F450 교육/연구용 픽스호크 2.4.8 + GPS, SIYI MK15 조종기 포함 풀셋 - 2024 Version

본 제품은 프레임 및 모터, 변속기, 프로펠러 및 조립에 필요한 배선, GPS 마운트 및

교육/연구용 비행 컨트롤러(FC)인 픽스호크 2.4.8 + GPS 가 포함된 패키지 구성입니다.

포함된 조종기에는 안드로이드 기반의 8-Core CPU 가 내장되어 있으며,

1920*1080 Full HD 고화질 + 1000cd 의 밝은 디스플레이로 맑은 날 야외에서도 화면이 잘 보입니다.

야간 탐조등이 부착된 IP67 등급의 760P HD 카메라가 포함되어 있습니다.

조종기 자체에 Qground Control 이 설치되어 있어 별도의 픽스호크용 텔레메트리가 없이도

기본 포함된 에어 유닛과 함께 데이터링크가 가능하며,

HD 화질의 카메라 영상을 실시간으로 수신받을 수 있습니다.

기본 포함된 카메라는 야간 탐조등이 부착되어 있으며, 조종기 스위치를 이용해 원격으로 탐조등을 ON/OFF 가능합니다.

2212-920KV 모터 및 초경량 고성능의 BLHeli_S 35A 변속기가 파워 트레인으로 구성되어 있으며,

11.1V 2200mAh 배터리와 충전기 까지 포함되어 있으므로

조립/셋팅 후 바로 비행할 수 있는 모든 기자재가 포함되어 있습니다.

대랑 구매를 원하시는 연구소 및 교육원 제위께서는 별도 견적 요청 부탁 드립니다!

* 본 제품은 조립이 되어 있지 않습니다. (옵션에서 조립 선택 가능)

<제 원>

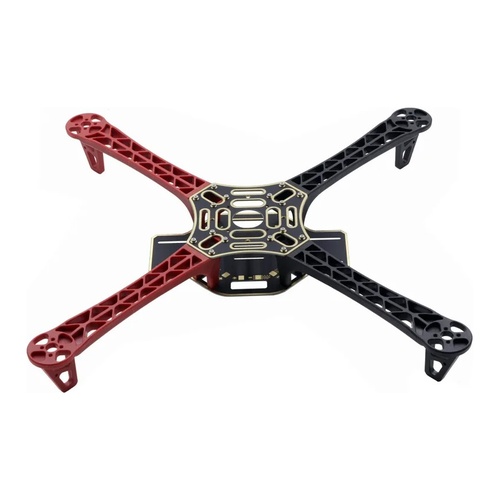

- Diameter : 450mm Wheel Base

- KIT Weight : 282g

- Brushless Motor : 제품에 포함되어 있습니다.

- Brushless ESC : 제품에 포함되어 있습니다.

- Prop' : 제품에 포함되어 있습니다.

- Flight controller : 제품에 포함되어 있습니다.

- Battery : 제품에 포함되어 있습니다.

- 조종기/수신기 : 제품에 포함되어 있습니다.

- Flight Time : 8~10 Min'

- Flight Weight : 800g~1600g

- 조립 완료된 기체 중량 (모터, ESC, 프로펠라, FC 모두 포함, 배터리만 제외) : 약 800g

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다 F450 드론 프레임 키트 [PX4, Ardupilot] 픽스호크 V2.4.8 32비트 비행 컨트롤러 + LED + NEO 8M GPS 셋트 (KC 인증) [SIYI] MK15 FPV Combo TX - 디지털 HD 영상 송수신기가 내장된 조종기 셋트, 픽스호크(Qground Control) 연동 SIYI MK15-J 카메라용 프레임 부착 마운트 (나사 포함) 픽스호크1(2.4.8) ↔ SIYI MK15 데이터링크 연결 케이블 T2212-920KV 브러쉬리스 모터 정방향 (V2) T2212-920KV 브러쉬리스 모터 역방향 (V2) [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone [GF] 9.4x4.3 (9443) 멀티콥터용 탄소 섬유 나일론 강화 프로펠라 (DJI/Universal Type) - 정방향, 역방향 1조, 픽스호크 추천 [Tarot] F450/F550 랜딩 스키드 (흰색 / 4개) VEGA 베가 그래핀 4셀 14.8V 2200mAh 35C 리튬 폴리머 배터리 ST450 멀티 충전기 (220V 입력, 2~4S LiPo, LiHV, LiFe, NiMH) XT60 병렬 컨넥터 케이블 Type 2

https://github.com/PX4/PX4-Autopilot/releases/download/v1.13.3/px4_fmu-v3_default.px4

픽스호크 2.4.8 은 전압 불안정으로 인해 PX4 사용시 Avionics Power Low 메세지가 출력되면서 시동이 안걸립니다.

CBRK_SUPPLY_CHK = 894281, COM_POWER_COUNT = 0 으로 설정하여 이 메세지를 무시할 수 있습니다.

안전스위치(Safety Switch)를 미사용하고 싶으시면 CBRK_IO_SAFETY = 22027 로 설정합니다.

[ 매뉴얼 다운로드 (영문) ]

* 최신 버전의 PX4 를 사용할 경우, SIYI QgroundContorl 앱 사용시 앱이 자꾸 꺼져버린다면 (버전 호환성 문제)

Qgroundcontrol 공식 웹사이트에서 공식 버전의 QgroundControl 최신버전 앱을 다운로드 받아서 설치하시기 바랍니다.

[ 제품 구성 ]

- 조종기 본체

- 에어 유닛 (RC 수신기 + HD 디지털 영상 송신기 겸용) - 입력전압 6S~14S

- 야간 탐조등 부착된 IP67 760P HD 카메라

[ 카메라 제원 ]

해상도: 720p

작동전압 : 5V (전용 수신기에 연결하여 사용)

카메라 및 LED 작동시 전압 : 14-52V (전용 수신기에 연결하여 사용)

작동전류 (LED on) : 140mA

크기: 105*43*35mm

무게: 90g

사용하는 드론 프레임에 카메라를 부착(고정)하기 위해 아래의 보조 마운트를 구입하실 수 있습니다.

SIYI MK15-J 카메라용 프레임 부착 마운트 (나사 포함)
10,000

Specification:

Max Transmission: 15km (unobstructed, free of interference)

AG control range: 3.5km (flying at 3 meter height)

Channels: 13

Datalink supported FC: Pix / APM

Videolink supported GCS (standard RTSP video stream): Q Ground Control / Mission Planner

Transmitter (Ground Unit)

Monitor: 5.5inch high definition and high brightness LCD touchscreen

System: Android 9.0 2G RAM, 16G ROM

Dimension (Antenna Foled): 189*138*41mm

Weight: 850g

Battery capacity & type: 10200mAh 7.4V 2S Li-on

Fast charging protocol: PD 30W

Charging time: 3 hours

Battery life: 15 hours

Interface & Ports:

Charging: Type-C

Firmware upgrade: DATA (4-pin)

Mobile network: SIM card slot

External storage: TF card slot

Tripod connect: 1/4-inch screw hole

Video output: standard HDMI

External RTK: DATA (4-pin)

Data transfer: USB-A

Waterproof level: IP53

Working temperature: -10℃ - 55℃

Receiver (Air Unit)

Signal output: 16 channels of S.BUS / 5 channels of PWM

Interface & Ports:

S.BUS: 3-pin

Datalink (to FC): UART 4-pin

PWM channel 1-5: 6-pin

Video input: 8-pin

Firmware upgrade: Type-C

Dimension (Antenna Excluded): 100g

Antenna gain: 5 dBi

Power input: 25.2 - 58.8V (6S-14S)

Working temperature: -10℃  - 55℃

Camera & Searchlight

Camera Angle: FOV 120°

Dimension: 106*25*41mm

Weight: 108g

Searchlight power consumption: 1W / 120 - 140lm

LED type: transparent

LED angle: 120°

Waterproof level: IP67

Working temperature: -10℃  - 55℃

픽스호크 연결시 DATA 케이블은 포함되어 있지 않으며, 아래 링크에서 별도로 구입이 가능합니다.

픽스호크1(2.4.8) ↔ SIYI MK15 데이터링크 연결 케이블
텔레메트리 연결용
5,000

SIYI FPV 앱이 자꾸 종료되는 경우, 시스템 언어를 영어로 변경하시면 됩니다.

시스템 언어를 한국어로 유지한 상태에서 SIYI FPV 앱을 사용하고자 하시면, 아래 링크에서 한글 지원 앱을 다운로드 받아서 설치하시기 바랍니다.

[ SIYI FPV v2.5.393 다운로드 ]

제품 구성품 4 : SIYI MK15-J 카메라용 프레임 부착 마운트 (나사 포함)

SIYI MK15 조종기 셋트에 포함된 번들 카메라를 드론에 부착하기 위한 마운트 입니다.

- 고정을 위한 나사 2개 포함 (M3x5mm)

위 사진의 카메라에 사용하는 제품입니다.'

사진과 같이 나사를 이용하여 카메라의 뒷면에 장착합니다.

위/아래 모든 방향으로 장착이 가능합니다.

위 영상과 같이 한쪽 나사를 먼저 채운 후, 손으로 밀어 올려서 반대쪽 나사를 고정하세요.

위 사진과 같이 프레임에 장착할 수 있습니다.

프레임에 나사구멍을 뚫어서 고정할 수도 있으나, 간단하게 양면테이프와 케이블타이로 고정할 수도 있습니다.

제품 구성품 5 : 픽스호크1(2.4.8) ↔ SIYI MK15 데이터링크 연결 케이블

픽스호크1(2.4.8) 본체와 SIYI MK15 에어 유닛의 DATA 단자를 연결하기 위한 케이블 입니다.

※ 전선 및 커넥터의 색상은 변경될 수 있습니다.

※ 사용하는 텔레메트리와 픽스호크 종류에 따라 배선이 다를 수 있습니다.

텔레메트리와 픽스호크는 아래와 같이 연결됩니다.

잭을 연결하기 전 사용하는 텔레메트리와 픽스호크의 배선을 먼저 확인하시고,

이 잭과 배선이 다를 경우 아래의 방법으로 잭 배선을 변경할 수 있습니다.

제품 구성품 6 : T2212-920KV 브러쉬리스 모터 정방향 (V2)

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CW(시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

팰콘샵에서는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

아래 이미지의 1, 2 번 모터 방향입니다.



<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

제품 구성품 7 : T2212-920KV 브러쉬리스 모터 역방향 (V2)

T2212-920KV Motor for F330/F450/F550/S500 Multicopter(CCW)

소형 멀티콥터를 위한 아웃러너 모터.

DJI 및 호환 계열 F330/F450/F550/S500/TBS500 등과 같은 소형 클래스 쿼드, 헥사콥터에 적합한 모터 입니다.

프롭은 3S 기준으로 8~11in를 사용하시면 됩니다.(카본/APC 겸용)

색상 : Orange

프롭 회전 방향 : CCW(반시계 방향)

※ 본사 제품 택(Tag)에 CW/CCW 표기가 반대로 되어 있어 혼동이 있습니다.

팰콘샵에서는 다른 모터들과의 규격 통일 및 혼동 방지를 위해 은색 캡을 CW, 검정색 캡을 CCW 로 표기 및 판매(Tag 수정)하고 있으니

구입시 주의하시기 바랍니다.

아래 이미지의 3, 4 번 모터 방향입니다.

<제 원>

- Type : 22x12mm

- KV : 920RPM/V

- 중량 : 53g

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

 이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

BLHeli_S 펌웨어 설정에 대한 자세한 내용은 아래 동영상을 참고하세요.

<제품 이미지>

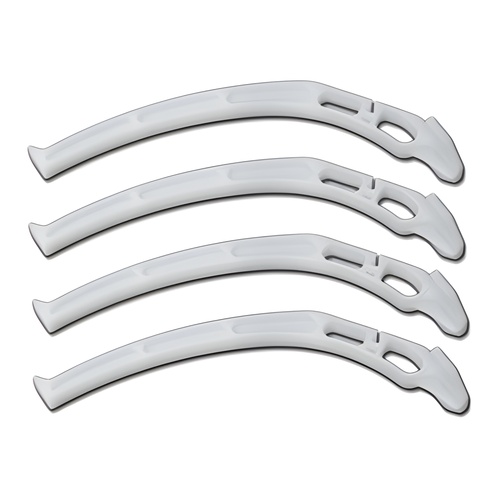

제품 구성품 10 : [Tarot] F450/F550 랜딩 스키드 (흰색 / 4개)

스키드 장착을 위한 M2.5x8 나사 8개가 포함되어 있습니다.

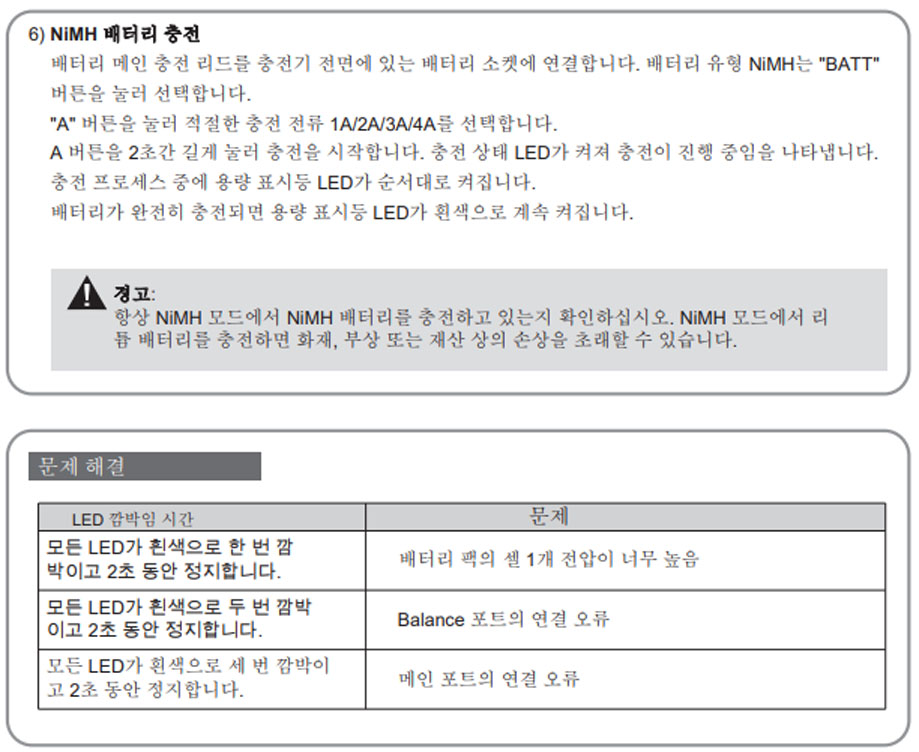

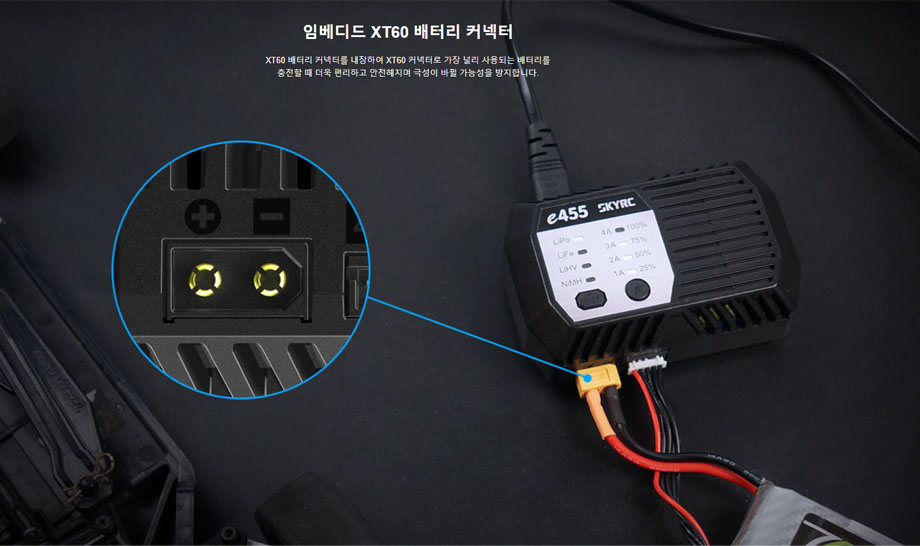

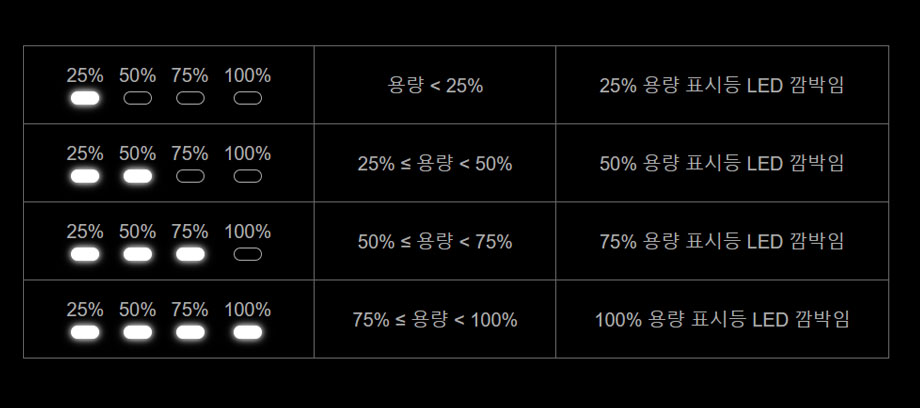

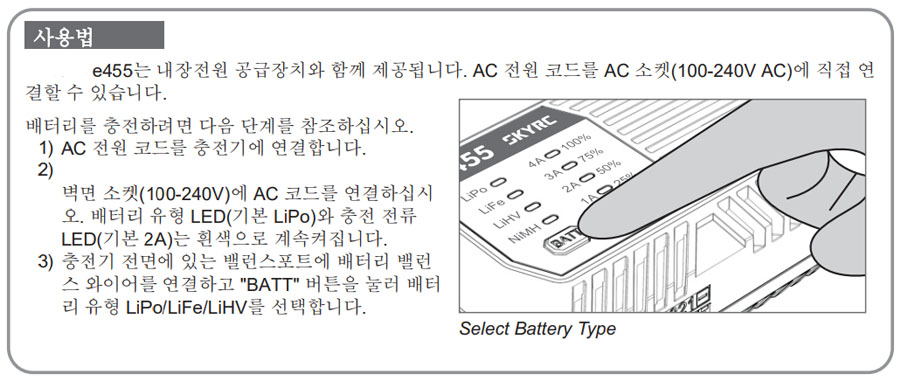

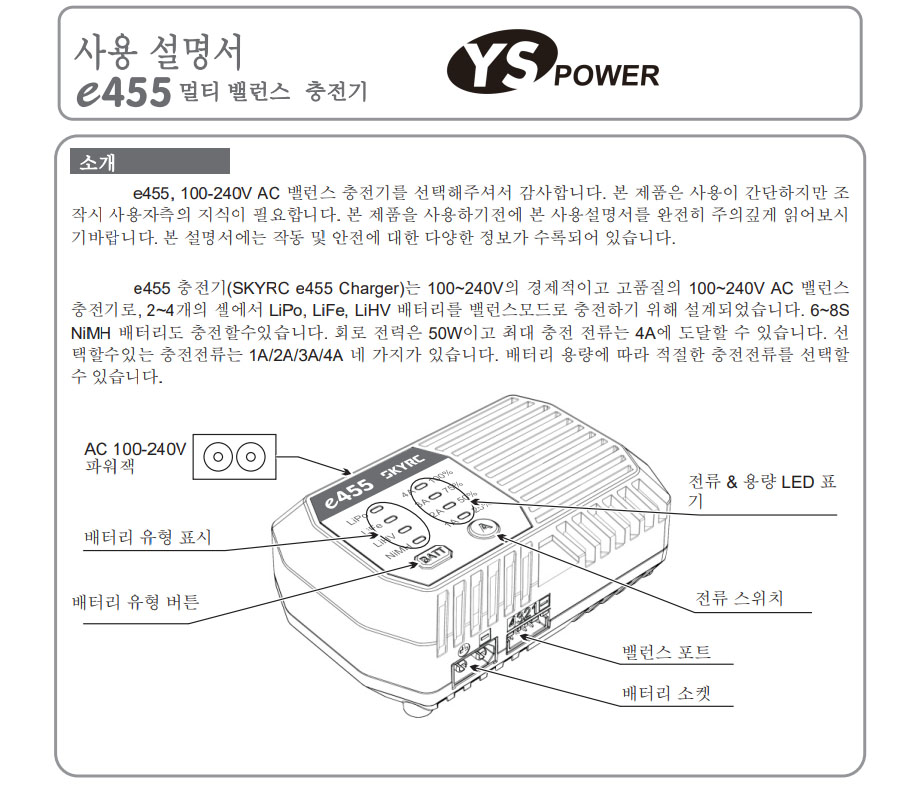

제품 구성품 12 : ST450 멀티 충전기 (220V 입력, 2~4S LiPo, LiHV, LiFe, NiMH)

※ 기본적으로 XT60 충전 코드가 같이 포함되어 있습니다.

배터리 잭이 XT60 이 아니면 충전 코드나 변환잭이 별도로 필요합니다.

제품 구성품 13 : XT60 병렬 컨넥터 케이블 Type 2

하나의 배터리 전원을 분배하여

2개의 장치에 사용하기 위한 XT60 병렬 분배 케이블 입니다.

---
