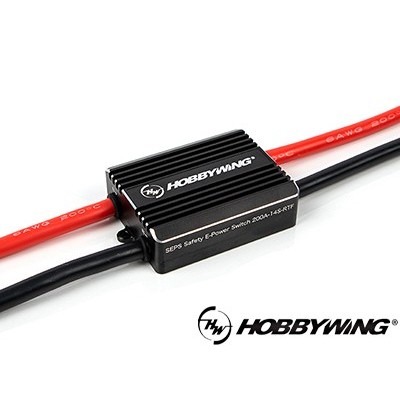

![[팰콘샵] HBW-ASM-200A [Hobbywing] 드론용 대용량 안티 스파크 모듈 200A](/shop/data/goods/1682078159507.jpg)
적립금 : 1,320원
상품상세설명
HobbyWing SEPS 200A Anti-Sparking Module for Drone
세계 최대의 변속기 메이커 하비윙사의 서지 방지용 안티 스파크 모듈 세트.
Anti-Spark module은 12S(44.4V) 이상의 배터리를 드론에 연결시 발생하는 서지로 인한 PCU 및 FC, GPS의 손상,
변속기 전해 콘덴서 및 FET 등의 수명 단축을 방지하는 제품로서 16,000mAh~40,000mAh 12S~14S까지 사용이 가능한 서지 프로텍션 모듈입니다.
대전류 방전시 원활한 냉각을 위해 CNC 알루미늄 케이스로 구성, 극한의 환경에서 사용하는 농업용/산업용 드론에 최적화 되어 있으며,
10~20L급은 200A 사양을, 22~40L급은 300A 사양을 사용하시면 됩니다.
1. Product Name : SEPS Safety E-Power Switch
2. Input/Putput Voltage : 4S~14S (18V~61V)
3. Max Current : 200A(원활한 Air 냉각시)
4. Input/Output Wire Gauge : 8 AWG
5. Dimension : 86x59x21mm
6. Weight : 240g
<제품 이미지>
![[팰콘샵] HBW-ASM-200A [Hobbywing] 드론용 대용량 안티 스파크 모듈 200A](/shop/lib/meditor/../../data/editor/1740711407.jpg)
|
하비윙 변속기 A/S 정책 안내
● 저희 팰콘샵에서 구입하신 국내 정식 수입된 하비윙(Hobbywing) 변속기 제품에 대하여 워런티(Warranty) 적용이 가능합니다. ● 초기불량 정의 : 제품이 한 번도 작동하지 않을 경우 '초기불량 의심' 상태이며, 팰콘샵에서 점검 후 '초기불량 확정' 유무가 판정됩니다. ● 초기불량이 아닌 경우 : 제품이 작동하다가 고장난 경우, 제품에 탄 흔적(또는 냄새)이 있는 경우, 제품을 개조(배터리 잭 단자 변경 포함)한 경우 초기불량으로 판정되지 않습니다. ● 미사용 초기 불량건은 구매일로부터 10일 이내에 팰콘샵에 도착시 무상 교환 처리되며, 왕복 배송비는 팰콘샵이 부담합니다. ● 미사용 초기 불량건은 구매일로부터 10일 이후 30일 이내 팰콘샵에 도착시 30% 할인 보상판매 처리되며, 왕복 배송비는 손님이 부담합니다. ● 미사용 초기 불량건은 구매일로부터 30일 이후 60일 이내 팰콘샵에 도착시 20% 할인 보상판매 처리되며, 왕복 배송비는 손님이 부담합니다. ● 미사용 초기 불량건이라도 구매일로부터 60일 이후에는 A/S 및 보상판매가 불가합니다. ● 초기 불량이 아닌 제품은 구매일로부터 10일 이후 30일 이내 팰콘샵에 도착시 20% 할인 보상판매 처리됩니다. ● 초기 불량이 아닌 제품은 구매일로부터 30일 이후에는 A/S 및 보상판매가 불가합니다.
하비윙 변속기 워런티 조건
● 구입한 지 60일 이내의 하비윙 변속기로, 팰콘샵에서 구입한 제품에 한정됩니다. ● 변속기 제품 박스에 붙어있는 워런티 코드(Warranty Code) 및 변속기 자체에 붙어있는 워런티 코드를 제거하거나 식별 불가시 워런티가 제한됩니다. ● 변속기를 개조한 경우(배터리 잭 단자 변경 포함) 워런티가 제한됩니다. ● 사용 부당으로 인한 고장(배터리 단자 잘못 연결, 비 방수 변속기에 물 들어감, 충격으로 인한 파손 등)은 워런티가 제한됩니다. ● 제품 초기 불량유무는 팰콘샵으로 제품이 도착해야 확인할 수 있습니다. ● 제품 박스 손상이나 구성품(설명서, 케이블타이, 전선 등) 중 하나라도 유실/훼손시 제품 초기 불량이라 하더라도 반품 및 교환이 제한됩니다. |
전자변속기(ESC) 최초 사용시 모터가 돌지 않으면 아래의 방법대로 보정하세요. 전자변속기(ESC) 사용시 아래의 사항에 주의하십시오. ● 변속기에 전원 연결시 + - 극성에 주의하십시오. 극성을 반대로 연결할 경우 바로 손상됩니다. ● 변속기가 허용하는 전압 이상의 전원을 입력하지 마십시오. 어길 경우 변속기가 손상될 수 있습니다. ● 모터가 돌아가지 못하는 상태(추락 등)에서 스로틀을 올려 놓지 마십시오. 어길 경우 변속기가 손상될 수 있습니다. ● 모터를 고정시켜 놓은 상태(비행중이지 않은 상태)에서 스로틀을 80% 이상 과도하게 올리지 마십시오. 과부하로 변속기가 손상될 수 있습니다. ● 변속기는 처음 사용시 하이/로우 보정 (캘리브레이션) 작업이 필요합니다. 변속기 종류에 따라 방법이 약간씩 다를 수 있으나, 대부분 이 링크의 동영상을 참조하십시오. ● 스로틀을 올렸을 때 모터가 원활하게 회전하지 않을 경우 (드르륵 거리며 돌지 않을 때) 이는 코깅(Cogging) 현상이 일어나고 있는 것입니다. 코깅 현상이 일어나면 빨리 스로틀을 완전히 내려서 더이상 변속기가 모터를 돌리게끔 시도하지 않도록 하십시오. 코깅 현상이 일어나고 있는데도 스로틀을 빨리 내리지 않을 경우, 변속기에서 모터쪽으로 전류가 제대로 흐르지 못해 변속기에 과부하가 일어나고, 곧 변속기가 손상될 수 있습니다. 위의 문제로 인한 변속기 손상은 소비자 과실이며, 초기 불량으로 처리되지 않습니다. 코깅 현상의 원인과 해결 방법 코깅 현상은 변속기와 모터를 연결하는 3가닥의 전선 중 1개 이상에서 전기가 제대로 흐르지 못할 때 일어납니다. 따라서 전기만 제대로 흘러 준다면 쉽게 해결할 수 있습니다. 아래의 순서대로 문제가 있는 부분을 찾아 보십시오.
1. 모터↔변속기 연결 커넥터 : 가장 자주 문제가 발생하는 부분입니다. 커넥터 납땜 불량, 커넥터 자체 접점 불량이 원인일 수 있습니다. 커넥터를 다시 납땜하거나, 다른 커넥터로 변경해서 납땜하거나, 커넥터 없이 전선을 직접 납땜해 보십시오. 2. 모터선 : 중간에 끊어진 부분이 없는지 점검합니다. 3. 변속기선 : 중간에 끊어진 부분이 없는지 점검합니다. 4. 모터선 (시작부분) : 모터선이 시작하는 부분은 아주 얇은 모터 코일이 모터선에 납땜이 되어 있습니다. 이 부분에 힘을 가하거나, 또는 접었다 폈다 반복하는 등 무리를 주게 되면 납땜이 떨어지거나 아예 절단될 수 있습니다. 단순히 납땜이 떨어진 경우 다시 용접하시고, 아예 절단된 경우 복구가 어렵습니다. 5. 모터 내부 코일 : 1~4번까지 점검해도 아무 문제가 없을 경우, 일단 변속기를 다른 제품으로 교체해 보십시오. 다른 변속기를 사용해도 똑같이 코깅 현상이 일어난다면 모터 내부 코일이 끊어진 것이므로 모터를 교체하십시오. |
