Matek FLIGHT CONTROLLER F405-WING V2
픽스호크 대체 가능
- 베스트셀러였던 F405-WING의 V2버전입니다.
- 무인기용 플라이트 컨트롤러입니다.
- 고정익이나 드론에 사용하실 수 있습니다.
- INAV와 아두파일럿/미션플래너 펌웨어를 사용할 수 있습니다.
- 최신 ICM42688P 칩을 사용합니다.
- DPS310 바로미터(고도계)가 내장되어 있습니다.
- OSD와 블랙박스가 내장되어 있습니다.
- 서보를 위한 고용량 BEC가 따로 있습니다.
- 서보BEC는 5V/6V/7.2V 변환가능하며, 연속5A/최대6A 입니다.
- 그외 5V/2A, 9V/2A bec(12V변환가능)가 추가로 있습니다.
- 그야말로 파워풀한 항공용 FC입니다.
구성
하단 사진 참조
마텍 홈페이지에 가시면 세팅에 관한 많은 자료를 찾아보실 수 있습니다.
![[팰콘샵] [Matek] 마텍 F405-WING V2 플라이트 컨트롤러](https://www.susungrc.com/web/upload/NNEditor/20231127/Mateck_F405-WING-V2_4.jpg)
FC Specifications
MCU: STM32F405RGT6, 168MHz , 1MB Flash
IMU: ICM42688-P
Baro: DPS310
OSD: AT7456E
Blackbox: MicroSD card slot
6x UARTs, 1x Softserial_Tx option(INAV)
10x PWM outputs
2x I2C
3x ADC (VBAT, Current, RSSI)
Built in inverter for SBUS input
USB Type-C(USB2.0)
FC Firmware
ArduPilot: MatekF405-Wing (ArduPlane 4.4 or newer)
INAV: MATEKF405SE (INAV 6.0 or newer)
PDB
Input voltage range: 9~30V (3~6S LiPo) w/TVS protection
Current Senor: 220A, 3.3V ADC (INAV scale 150, ArduPilot 66.7A/V)
Sense resistor: 100A continuous, 220A peak
Battery Voltage divider 1K:10K (Scale 1100 in INAV, BATT_VOLT_MULT 11.0 in ArduPilot)
BEC 5V output
Designed for Flight controller, Receiver, OSD, Camera, Buzzer, 2812 LED_Strip, Buzzer, GPS module, AirSpeed
Continuous current: 2 Amps
BEC 9V /12V output
Designed for Video Transmitter, Camera, Gimbal ect.
Continuous current: 2 Amps
12V option with Jumper pad
for stable 9V/12V output, input voltage should > output voltage +1V
BEC Vx output
Designed for Servos
Voltage adjustable, 5V Default, 6V or 7.2V options
Continuous current: 5 Amps, 6A Peak
for stable Vx output, input voltage should > Vx voltage +1V
BEC 3.3V output
Designed for external 3.3V peripherals
Linear Regulator
Continuous current: 200mA
Physical
Mounting: 30.5 x 30.5mm, Φ4mm with Grommets Φ3mm
Dimensions: 54 x 36 x 13 mm
Weight: 25g
Including
1x F405-Wing-V2
1x 20cm JST-GH-4P to JST-GH-4P cable for I2C port

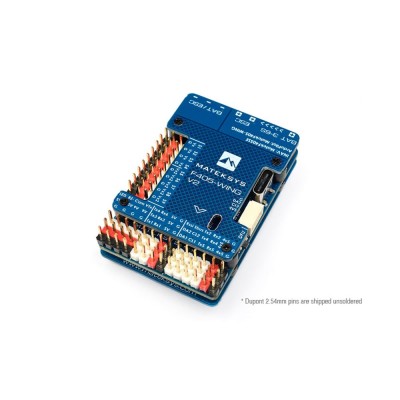

Dupont 2.54 pins (Board is shipped unsoldered)
