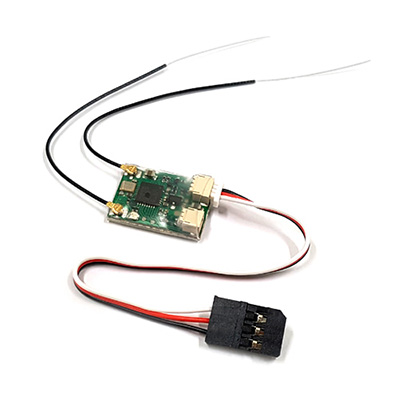

RF201S 수신기
RF201S 수신기는 작고 가볍지만 최고의 가성비로 인정받는 제품이며
ST08 조종기와 최고의 조합을 이루고 있습니다.
또한 고급형 12채널 조종기인 ST12 조종기와도 호환이 가능합니다.
![[팰콘샵] WFTRN006 ST08 조종기용 RF201S 수신기](https://www.helicraft-b2b.com/web/upload/NNEditor/20200501/copy-1588323281-2.jpg)
모델명 : RF201S
시스템 조합 : WFLY ET 시리즈 무선시스템
주파수 : 2.4GHz
입력전압 : 3.8V~6.5V
작동 전류 범위 : 75mA
해상도 비율 : 4096(PPM), 2048(W.BUS)
PPM : 지원
W.BUS : S.BUS와 호환
양방향 전송 : 지원
페일세이프 : 지원
외부 전압 감지 : DC 0~36V
크기 : 20 * 14mm
무게 : 1.32g
* 작동시 LED 색상
LED색상 | 동작 | 상태 |
빨간색 꺼짐 | 항상 켜짐 | 신호없음 |
빨간색 켜짐 | 항상 켜짐 | 낮은 전압(≤3.7V) |
녹색 꺼짐 | 항상 켜짐 | W.BUS 모드 |
파란색 꺼짐 | 항상 켜짐 | PPM 모드 |
인터페이스 정의
Antenna --> 안테나
The negtive pole --> -
The positive pole --> +
External battery detection pole --> 외부 배터리 감지 극
Red wire connect to the positive pole --> 빨간 선은 양극에 연결
The resistor connect to the negtive pole --> 저항은 음극에 연결
1Ωresistor --> 1Ω저항
바인딩 방법
1. 링크 :
송신기가 링크 상태로 들어가기 [링크 설정]-[링크],
그런 다음 수신기의 전원을 켜십시오.
2. 모드 선택 :
송신기 메뉴에서 [연결 설정]-[W.BUS / PPM] 설정
