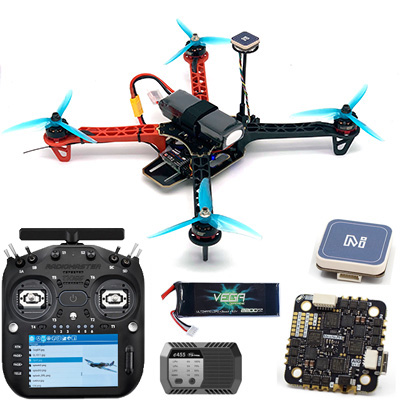

제품 구성품 1 : Whirlwind F330 드론 프레임 KIT

Whirlwind F330 KIT

본 제품은 순수 Kit 구성으로서 조종기, 수신기, 모터, 변속기, 배터리, 충전기 및 자이로, 프롭 등등이 필요합니다.

<제 원>

- Diameter : 330mm Wheel Base

- KIT Weight : 143g

- Battery Recommanded : 3S(11.1V) 1,300mAh ~ 2,200mAh(별매)

- Recommanded Motor :

   [Tarot] MT2206 BL Motor for 280~330 FPV Racing(CW/1900KV/7in Prop/V2) - HP Edition!

   [Tarot] MT2208II BL Motor for 280~330 FPV Racing(CW/2100KV/7in Prop/V2) - HP Edition!

   [Tarot] T2212/1200KV 3D Motor Power System(w/8 x 5in CW/CCW Prop) - 3D 매뉴버 사양

- Prop' :  7~8in Prop

- Brushless ESC : 12~20A ESC

- Flight Time : 4~12 Min'

- Flight Weight : 600g~1200g(Max)


<제품 이미지>

※ 입고 시기에 따라 색상이 변경될 수 있습니다.

제품 구성품 2 : [MicoAir] 미코에어 H743 V2 + 35A ESC AIO 올인원 픽스호크 비행 컨트롤러

제품 구성품 3 : 25mm FC 고정용 마운트 셋트 (M2x12mm 볼트, M2 너트, 모터 연장선 포함)

MicoAir AIO FC 를 F330 등의 프레임에 고정하기 위한 마운트 입니다.

3D 프린터로 출력하여 제작되므로, 출력 시기에 따라 색상이 변경될 수 있습니다.

부착을 위한 양면 테이프 및 모터 선 연장을 위한 여분의 20AWG 실리콘 케이블 60CM 가 포함되어 있습니다.

FC 에는 방진 댐퍼(고무)를 미리 삽입한 후, 동봉된 볼트/너트를 이용하여 FC 를 마운트에 고정합니다.

마운트 뒷면에 양면 테이프를 부착합니다.

사진과 같이 프레임에 양면 테이프로 부착합니다.

FC 에는 화살표로 방향이 표시되어 있으므로, 알맞은 방향으로 부착합니다.

F330 셋트의 경우 프레임에 있는 납땜 패드는 사용하지 않으며, 납땜이 필요한 모든 전선은 FC 자체에 납땜합니다.

모터 선이 짧을 경우, 동봉된 여분의 20AWG 실리콘 케이블을 이용하시기 바랍니다.

동봉된 전선을 적당한 길이로 자른 후, 모터 선을 연장(납땜) 합니다.

납땜한 부분은 쇼트가 발생하지 않도록 동봉된 수축튜브를 이용하여 감싸 줍니다.

제품 구성품 4 : [MicoAir] MG-A01 M10 GPS 모듈 울트라 버전 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)

제품 구성품 5 : [TR] T-타입 GPS 마운트 셋트 (고품질)

[Tarot] T-Type GPS Mount Set(High Grade)

타롯사의 T-Type GPS 마운트 세트.

차량 수납 또는 이동시 GPS Puck이 부딪히지 않도록 Mount를 접을 수 있는 구조로 되어 있습니다.

양쪽 끝단이 InterLock 방식이라 접었을 경우에도 단단하게 고정이 됩니다.

중량 : 8g

<제품 이미지>

제품 구성품 6 : [RTS] RS2205-2300KV 레이싱드론용 정방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

일반적인 저가형 P-Type 네오디움이 아닌 N-Type(N52) 네오디움 자석을 채용, 아울러 일본산 MineBee(NMB) 베어링이 기본사양으로 탑재, 또한 하드한 추락에도 휘지 않고 버틸 수 있도록 고주파 열처리된 Hollow(중공) 방식의 탄소강 샤프트를 채용!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

정피치 모터(CW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CCW 로 표기되어 있으나, 실제로 프롭 어댑터가 은색인 정방향(CW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 정방향(CW)으로 표기하고 있습니다.

RTS RS2205 Race Spec Motors ;

Introducing the Emax Race Spec family of high performance brushless motors for multirotor FPV racing. Redesigned and engineered to perform better than most in it’s class, every motor is precision crafted within tight tolerances. Paired with performance driven props from any leading manufacturer will result in unreal thrust.

Cooling:
The unique fins machined into the bell draw up cool air from the motor base and through the coils as the motor spools up. The faster it spins, the more air it ventilates. Cooling fins significantly reduce heat soak by at least 30%. This “cool” feature allows the RS2205 to not only have a longer lasting motor, but also harness the power of N52 magnets.

N52 Magnets:
Uses the highest grade magnets. Better acceleration, stopping power, and sustained RPMs during high kv.

Bearings:
Genuine Japanese NMB Bearings provide long lasting, smooth performance.

Thrust:
Produces over +1,000g of thrust using 4S and GF5045BN.

Key Features:
- 1K+ Thrust with 4s battery and recommend propeller combo
- Cooling Series Bell Design reduces motor temperature by at least 30%
- Highest Grade N52 Neodymium magnets
- Genuine Japanese NMB Bearings
- Each Motor is Dynamically Balanced in the factory.
- 15mm Extended Prop Shaft allows virtually any prop with 5mm hole.

Windings made from copper of high purity



- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g


제품 구성품 7 : [RTS] RS2205-2300KV 레이싱드론용 역방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CCW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

일반적인 저가형 P-Type 네오디움이 아닌 N-Type(N52) 네오디움 자석을 채용, 아울러 일본산 MineBee(NMB) 베어링이 기본사양으로 탑재, 또한 하드한 추락에도 휘지 않고 버틸 수 있도록 고주파 열처리된 Hollow(중공) 방식의 탄소강 샤프트를 채용!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

역피치 모터(CCW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CW 로 표기되어 있으나, 실제로 프롭 어댑터가 검정색인 역방향(CCW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 역방향(CCW)으로 표기하고 있습니다.

RTS RS2205 Race Spec Motors ;

Introducing the Emax Race Spec family of high performance brushless motors for multirotor FPV racing. Redesigned and engineered to perform better than most in it’s class, every motor is precision crafted within tight tolerances. Paired with performance driven props from any leading manufacturer will result in unreal thrust.

Cooling:
The unique fins machined into the bell draw up cool air from the motor base and through the coils as the motor spools up. The faster it spins, the more air it ventilates. Cooling fins significantly reduce heat soak by at least 30%. This “cool” feature allows the RS2205 to not only have a longer lasting motor, but also harness the power of N52 magnets.

N52 Magnets:
Uses the highest grade magnets. Better acceleration, stopping power, and sustained RPMs during high kv.

Bearings:
Genuine Japanese NMB Bearings provide long lasting, smooth performance.

Thrust:
Produces over +1,000g of thrust using 4S and GF5045BN.

Key Features:
- 1K+ Thrust with 4s battery and recommend propeller combo
- Cooling Series Bell Design reduces motor temperature by at least 30%
- Highest Grade N52 Neodymium magnets
- Genuine Japanese NMB Bearings
- Each Motor is Dynamically Balanced in the factory.
- 15mm Extended Prop Shaft allows virtually any prop with 5mm hole.

Windings made from copper of high purity



- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g


제품 구성품 8 : [GEMFAN] Hurricane 51366 ReV3 프로펠러(1대분, 색상 랜덤)

제품 구성품 9 : USB Type-C 1M 측면 꺾임 케이블

제품 구성품 10 : [Vega] 11.1V 2200mAh 35C 그래핀 리튬폴리머 배터리 (XT60 잭)

VEGA 2200mAh 3S 35C Battery

- 새로운 프리미엄 배터리 브랜드 ‘VEGA’입니다.
- 내부 안전성 테스트 및 각종 비행 테스트에서 우수한 성능을 검증받은 제품입니다.
- 고급 그래핀 셀을 사용한 배터리로, 전압 유지, 발란스 유지, 충전 등의 부분에서 뛰어난 퍼포먼스를 보여주는 배터리입니다.
- 드론 및 무선모형 용도에 최적화된 배터리로 최상의 성능을 느껴보십시오.

구성
배터리 1개

사이즈 112x34x24mm
무게 176g

제품 구성품 11 : ST450 멀티 충전기 (220V 입력, 2~4S LiPo, LiHV, LiFe, NiMH)

※ 기본적으로 XT60 충전 코드가 같이 포함되어 있습니다.

배터리 잭이 XT60 이 아니면 충전 코드나 변환잭이 별도로 필요합니다.

제품 구성품 12 : 라디오마스터 TX16S OpenTX MK2 조종기 (4in1 모듈, V4 홀센서, 컬러 터치 스크린)

RadioMaster TX16S Mark II (V4.0 hall sensor gimbal ver.)

- 세계적으로 폭발적인 인기를 끌고 있는 조종기입니다.

- 업그레이드된 V4.0 홀센서 짐벌을 사용합니다.

- EdgeTX 펌웨어가 기본 적용되어 화면 터치기능을 사용하실 수 있습니다.

- USB포트를 통해 조종기 자체적으로 배터리를 충전할 수 있습니다.

- 멀티모듈을 탑재하여 완구형 드론부터 후타바, Frsky, 스펙트럼 수신기까지 모두 사용할 수 있습니다.

- TBS 크로스파이어 모듈과 완벽 호환됩니다.

- 레이싱드론을 위한 최고의 선택입니다.

**본 제품은 4IN1 모듈입니다.**

**충전기 출력은 최대 1.5A를 넘어서는 안됩니다.**

<구성>

조종기 1개

18650 트레이 1개

USB 케이블 1개

LCD 보호필름 1개

리어그립 1세트

TX16S 키체인 1개

​

전파인증(KC인증) 번호 : R-R-ssr-TX16S

인증스티커는 뒷 모듈커버 안쪽에 있습니다.

제품 구성품 13 : [RadioLink] 라디오링크 R8FM 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)

라디오링크 T8FB 조종기 전용 8채널 수신기 입니다.

(AT9S 에 호환되지 않습니다)

SBUS/PPM 출력을 지원하며, 픽스호크와 같은 비행 컨트롤러에 연결해서 사용할 수 있는 초소형 수신기 입니다.

T8FB 조종기 바인딩 방법
1. 조종기의 전원을 켭니다
2. 수신기에 전원을 연결합니다
3. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
4. 몇초 후 바인딩이 완료됩니다.

제품 구성품 14 : [AMASS] XT60 변속기쪽 1개 (하우징 포함)

Name:XT60 WITH HOUSING
Item No.:XT60H
Body material and surface coating:Brass and gold plated
Insulation Material:PA
Internal Resistance:0.8mΩ
Max RC/MC:60A/100A
Temperature Resistance:-20℃~120℃
Insertion Force/500:3KG
Weight/pair:7.72g per pair
Recommend Use:1000 times

제품 구성품 15 : 배터리 고정 찍찍이 밴드 (벨크로)

배터리 고정용 벨크로(Velcro) 입니다.
