F330 은 F450 과 동일한 디자인에 크기만 조금 더 작은 프레임으로,

교육용 드론의 베스트셀러인 F450 과 같이 매우 간편하게 조립할 수 있는 장점을 가진 제품입니다.

본 제품은 픽스호크 아두파일럿(Ardupilot), PX4 를 지원하는 소형 FC 인 MicoAir H743 비행 컨트롤러와 GPS 가 포함되어 있으며,

조종기, 수신기, 배터리, 충전기까지 모두 포함되어 있는 풀셋 구성입니다.

조립이 되어 있지 않은 상품이므로 직접 조립을 해서 사용하셔야 하는 제품입니다.

※ 포함된 비행 컨트롤러(FC) 에는 납땜을 하기 전 반드시 USB 를 먼저 꽂아서 전원이 정상적으로 들어오는지, 미션플래너에 정상적으로 접속되는지 확인하십시오.

납땜을 한 이후에는 어떠한 경우에도 초기 불량이 인정되지 않습니다.

※ 납땜 시 납이 기판에 튀지 않도록 절대 주의하십시오.

< 조립 예시 사진 >

[팰콘샵] F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS + T8FB 조종기 포함 풀셋

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
Whirlwind F330 드론 프레임 KIT	[MicoAir] 미코에어 H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러	25mm FC 고정용 마운트 셋트 (볼트, 너트, 모터 연장선 포함)
[MicoAir] MG-A01 M10 GPS 모듈 울트라 버전 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)	[TR] T-타입 GPS 마운트 셋트 (고품질)	[RTS] RS2205-2300KV 레이싱드론용 정방향 모터
[RTS] RS2205-2300KV 레이싱드론용 역방향 모터	[HQ Prop] DP 5x4.3x3 V2S 프로펠러 (1대분)	USB Type-C 1M 측면 꺾임 케이블
PT-B2200N-SP35 (11.1V, 2200mAh, 3S1P, 35C /JST-XT) 리튬 폴리머 배터리 - 한정 이벤트!	[YS POWER] e4S 멀티 케미스트리 파워 서플라이 내장 충전기 (60W 5A)	라디오링크 T8FB 8채널 조종기
[RadioLink] 라디오링크 R8EF 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)	MicoAir FC 용 SBUS to UART 케이블	배터리 고정 찍찍이 밴드 (벨크로)

제품 구성품 1 : Whirlwind F330 드론 프레임 KIT

Whirlwind F330 KIT

본 제품은 순수 Kit 구성으로서 조종기, 수신기, 모터, 변속기, 배터리, 충전기 및 자이로, 프롭 등등이 필요합니다.

<제 원>

- Diameter : 330mm Wheel Base

- KIT Weight : 143g

- Battery Recommanded : 3S(11.1V) 1,300mAh ~ 2,200mAh(별매)

- Recommanded Motor :

[Tarot] MT2206 BL Motor for 280~330 FPV Racing(CW/1900KV/7in Prop/V2) - HP Edition!

[Tarot] MT2208II BL Motor for 280~330 FPV Racing(CW/2100KV/7in Prop/V2) - HP Edition!

[Tarot] T2212/1200KV 3D Motor Power System(w/8 x 5in CW/CCW Prop) - 3D 매뉴버 사양

- Prop' : 7~8in Prop

- Brushless ESC : 12~20A ESC

- Flight Time : 4~12 Min'

- Flight Weight : 600g~1200g(Max)

<제품 이미지>

※ 입고 시기에 따라 색상이 변경될 수 있습니다.

제품 구성품 2 : [MicoAir] 미코에어 H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러

MicoAir H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러 (V2)

Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 기압계 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.

펌웨어 / 핀아웃 링크 :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

UART Mapping (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

The default RC input is configured on the UART6. The SBUS pin is inverted and connected to RX6. Non SBUS, single wire serial inputs can be directly tied to RX6 if SBUS pin is left unconnected. RC could be applied instead at a different UART port such as UART2, UART4 or UART8, and set the protocol to receive RC data: SERIALn_PROTOCOL=23 and change SERIAL6 _Protocol to something other than `23`.

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

The MicoAir743v2-AIO supports up to 9 PWM outputs.
Channels 1-8 support DShot/bi-directional DShot.
(currently PX4&INAV not support BDShot function)
PWM output share grouped and every group must use the same output protocol:
1,2,3,4 are group 1
5, 6 are group 2
7,8, 11are group 3
Note: PWM11 is the “LED” pin. If this is configured for serial LED use then PWM 7 and 8 can only be used as serial LED also.

Compass

The MicoAir743v2-AIO doesn’t have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, Φ3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

제품 구성품 3 : 25mm FC 고정용 마운트 셋트 (볼트, 너트, 모터 연장선 포함)

MicoAir AIO FC 를 F330 등의 프레임에 고정하기 위한 마운트 입니다.

3D 프린터로 출력하여 제작되므로, 출력 시기에 따라 색상이 변경될 수 있습니다.

부착을 위한 양면 테이프 및 모터 선 연장을 위한 여분의 20AWG 실리콘 케이블 60CM 가 포함되어 있습니다.

< 구성품 >

- 3D Printed 패널

- M2x12mm 육각 볼트 x 4개

- M2 육각 너트 x 4개

- AWG 20 실리콘 케이블 x 1.4M

- 2∮수축 튜브 x 30CM

- 양면 테이프

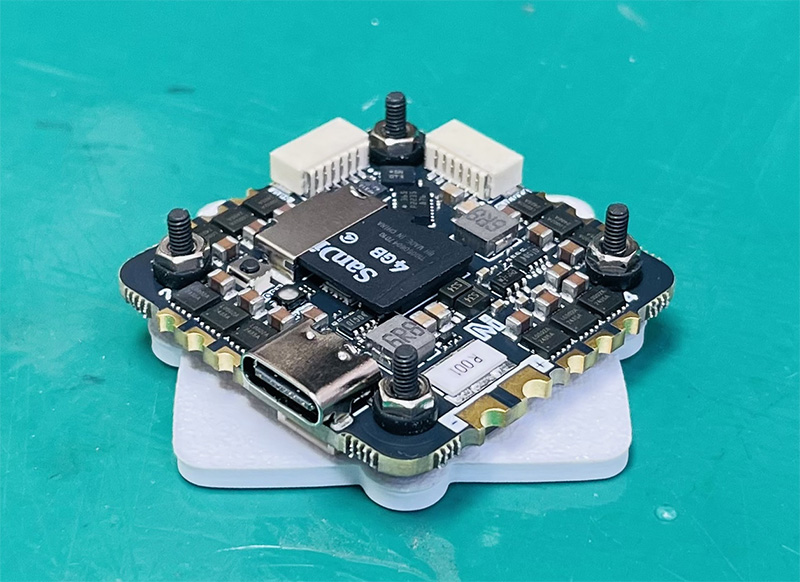

FC 에는 방진 댐퍼(고무)를 미리 삽입한 후, 동봉된 볼트/너트를 이용하여 FC 를 마운트에 고정합니다.

마운트 뒷면에 양면 테이프를 부착합니다.

사진과 같이 프레임에 양면 테이프로 부착합니다.

FC 에는 화살표로 방향이 표시되어 있으므로, 알맞은 방향으로 부착합니다.

F330 셋트의 경우 프레임에 있는 납땜 패드는 사용하지 않으며, 납땜이 필요한 모든 전선은 FC 자체에 납땜합니다.

모터 선이 짧을 경우, 동봉된 여분의 20AWG 실리콘 케이블을 이용하시기 바랍니다.

동봉된 전선을 적당한 길이로 자른 후, 모터 선을 연장(납땜) 합니다.

납땜한 부분은 쇼트가 발생하지 않도록 동봉된 수축튜브를 이용하여 감싸 줍니다.

제품 구성품 4 : [MicoAir] MG-A01 M10 GPS 모듈 울트라 버전 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)

M10 과 M10 Ultra의 차이점:

업데이트 간격이 100 ms로 설정되어 있어도 M10 의 일반 버전은 4-5Hz 탐색 속도에만 도달할 수 있습니다. 그리고 M10 Ultra 버전 10Hz 항법 속도 보장할 수 있습니다.

당사 웹 사이트에서 자세한 내용을 확인하십시오.

http://micoair.com/index.php/gps_mg-a01

소개

MG-A01(M10 Ultra) GNSS 모듈은 유블럭스 10세대 수신기 칩의 특수 버전인 M10050(정상보다 높은 주파수로 작동)과 자기 센서인 QMC5883L을 통합합니다. 모든 L1 GNSS 신호 (GPS/GLONASS/Galieo/BeiDou) 를 지원하며 최대 32개의 위성을 동시에 탐색에 사용할 수 있습니다.
고이득 25 x 25 x 4mm 패치 안테나는 최고의 성능을 제공합니다.
내장 플래시 , 모듈의 전원이 꺼진 경우에도 매개변수를 저장할 수 있습니다.

왜 M10 울트라인가?

우리 모두 알고 있듯이 M10은 더 높은 시작 속도, 포지셔닝 정확도 및 더 많은 위성을 갖춘 최신 세대의 GNSS 수신기입니다. 그러나 동시에 M10(5Hz)은 M8(10Hz) 및 M9(25Hz)에 비해 내비게이션 업데이트 속도를 희생합니다. 이 문제를 해결하기 위해 우리는 M10 칩의 Ultra 버전을 MG-A01에 통합했습니다. MG-A01은 더 높은 주파수로 실행되어 32개의 위성을 사용하면서 10Hz 내비게이션 업데이트 속도를 달성할 수 있습니다.

M10의 불안정한 내비게이션 업데이트 속도 문제를 해결하기 위해 ardupilot 개발자 팀은 BeiDou B1L 및 GLONASS를 끄고 위성 수를 강제로 제한했습니다. 실제로 그들은 아무런 변경 없이 M10 Ultra를 사용하기로 선택할 수 있었습니다.

명세서

GNSS 수신기: U-BLOX M10 (M10050)
자기 나침반: QMC5883L
안테나: 25x25x4mm
GNSS 시스템 지원: GPS L1 /CA; 글로나스 L10F; 베이더우 B1L/B1C; 갈릴레오 E1B/C; QZSS L1 C/A/S; SBAS L1 C/A
동시: 3개(GPS/BeiDou/Galileo(기본값) 또는 GPS/GLONASS/Galileo), Beidou B1L이 꺼지면 동시에 4개의 위성 시스템을 사용할 수 있습니다: GPS+BeiDou(B1C)+GLONASS+Galileo
최대 탐색 속도: 10Hz
최대 위성 수: 32

입력 전압: 5V
전류: 30mA
출력 인터페이스(GPS): UART(3.3V LVTTL)
인터페이스(나침반): I2C
UART 전송 속도: 115200(기본값)
출력 프로토콜: UBX-PVT(기본값)
PPS LED: 파란색(전원을 켠 후 계속 켜져 있고, GNSS가 3D 수정을 받으면 깜박임(1Hz))

비행 컨트롤러 펌웨어 필요

INAV: >=5.0.0
베타플라이트: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

물리적

크기: 25 x 25 x 7.8mm
무게: 12g
커넥터: SH1.0-6P 1.0mm 피치
3D 프린팅된 배터리 스트랩 GPS 마운트

연결

제품 구성품 5 : [TR] T-타입 GPS 마운트 셋트 (고품질)

[Tarot] T-Type GPS Mount Set(High Grade)

타롯사의 T-Type GPS 마운트 세트.

차량 수납 또는 이동시 GPS Puck이 부딪히지 않도록 Mount를 접을 수 있는 구조로 되어 있습니다.

양쪽 끝단이 InterLock 방식이라 접었을 경우에도 단단하게 고정이 됩니다.

중량 : 8g

<제품 이미지>

제품 구성품 6 : [RTS] RS2205-2300KV 레이싱드론용 정방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

일반적인 저가형 P-Type 네오디움이 아닌 N-Type(N52) 네오디움 자석을 채용, 아울러 일본산 MineBee(NMB) 베어링이 기본사양으로 탑재, 또한 하드한 추락에도 휘지 않고 버틸 수 있도록 고주파 열처리된 Hollow(중공) 방식의 탄소강 샤프트를 채용!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

정피치 모터(CW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CCW 로 표기되어 있으나, 실제로 프롭 어댑터가 은색인 정방향(CW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 정방향(CW)으로 표기하고 있습니다.

RTS RS2205 Race Spec Motors ;

Introducing the Emax Race Spec family of high performance brushless motors for multirotor FPV racing. Redesigned and engineered to perform better than most in it’s class, every motor is precision crafted within tight tolerances. Paired with performance driven props from any leading manufacturer will result in unreal thrust.

Cooling:
The unique fins machined into the bell draw up cool air from the motor base and through the coils as the motor spools up. The faster it spins, the more air it ventilates. Cooling fins significantly reduce heat soak by at least 30%. This “cool” feature allows the RS2205 to not only have a longer lasting motor, but also harness the power of N52 magnets.

N52 Magnets:
Uses the highest grade magnets. Better acceleration, stopping power, and sustained RPMs during high kv.

Bearings:
Genuine Japanese NMB Bearings provide long lasting, smooth performance.

Thrust:
Produces over +1,000g of thrust using 4S and GF5045BN.

Key Features:
- 1K+ Thrust with 4s battery and recommend propeller combo
- Cooling Series Bell Design reduces motor temperature by at least 30%
- Highest Grade N52 Neodymium magnets
- Genuine Japanese NMB Bearings
- Each Motor is Dynamically Balanced in the factory.
- 15mm Extended Prop Shaft allows virtually any prop with 5mm hole.

Windings made from copper of high purity

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

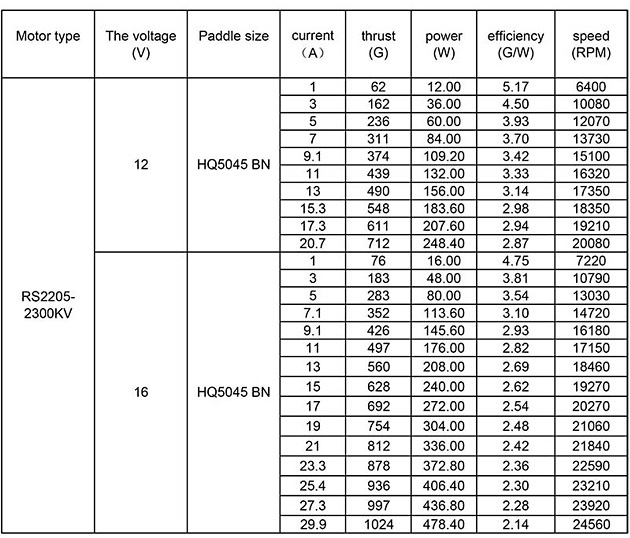

- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 7 : [RTS] RS2205-2300KV 레이싱드론용 역방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CCW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

역피치 모터(CCW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CW 로 표기되어 있으나, 실제로 프롭 어댑터가 검정색인 역방향(CCW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 역방향(CCW)으로 표기하고 있습니다.

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 8 : [HQ Prop] DP 5x4.3x3 V2S 프로펠러 (1대분)

HQProp DP5x4.3x3V2S Propeller 정피치2개, 역피치2개

- 기존 V1S프롭에 비해 추력은 향상되었으나 효율은 그대로 유지하였습니다.
- 세계 탑클래스 선수들이 사용하는 최고급 프로펠러를 경험해 보세요.
- 밸런스가 그 어떤 프롭 보다 좋습니다.
- 폴리카보네이트(PC)재질이라 강하면서 가볍습니다.

구성
프로펠러 한 대분(정피치 2개, 역피치 2개)

- 색상은 파랑/검정 두가지 종류가 있습니다. 임의로 보내드리며, 원하시는 색이 있으면 주문시 메모해 주세요~

제품 구성품 9 : USB Type-C 1M 측면 꺾임 케이블

제품 구성품 10 : PT-B2200N-SP35 (11.1V, 2200mAh, 3S1P, 35C /JST-XT) 리튬 폴리머 배터리 - 한정 이벤트!

Poly-Tronics 7th Generation 2,200mAh (11.1V, 3S1P, 35C+/JST-XT) - Slim Line

7세대 리튬 폴리머 전지 Poly-Tronics UFW Series!

Polytronics Brand 런칭 10주년 기념 세번 째 이벤트!

파격 특가에 2,000Pack 한정으로 발매 됩니다.

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율( 30C, 35C, 45C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.

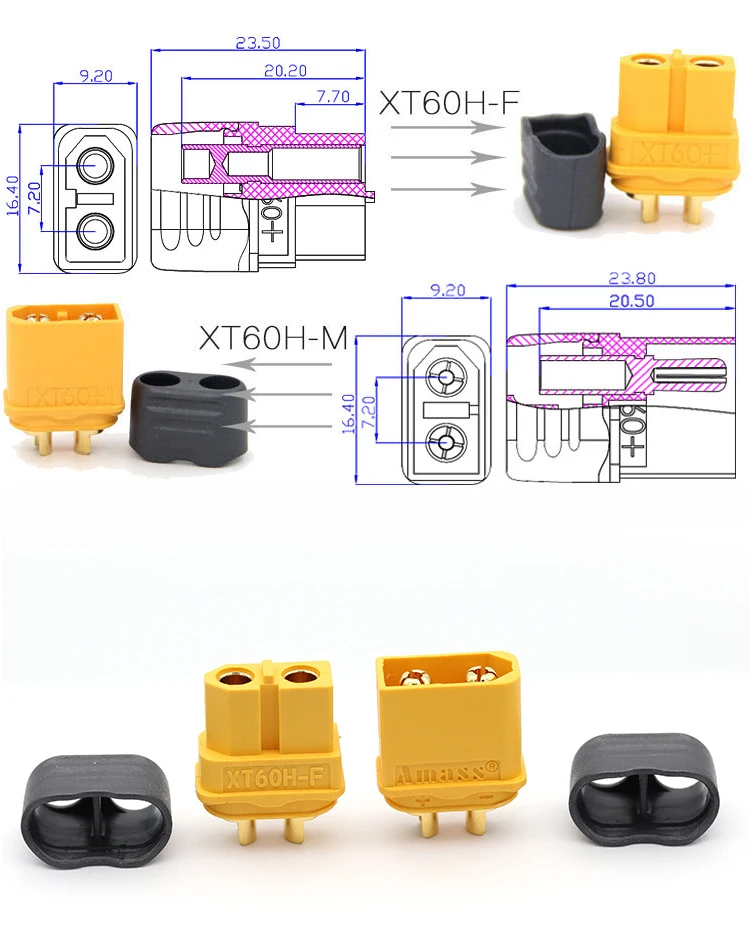

XT60 컨넥터가 기본 사양으로 출고 됩니다.

Neo Slim Line!

동급 배터리 중 가장 슬림한 두께를 가지고 있습니다.

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B2200N-SP35 (11.1V, 3S1P, 35C+)


No	Item	Spec'	비고
1	크기(WHD)	3310724.5	mm
2	무게(g)	176g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	11.1V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	2,200mAh
7	충전 전류	Max 5C	Coulomb
8	방전율(C)	연속 : 35C	Coulomb

제품 구성품 11 : [YS POWER] e4S 멀티 케미스트리 파워 서플라이 내장 충전기 (60W 5A)

KC인증번호:R-R-yon-e4S

안전인증번호:HU071390-21015A

YS POWER e4S AC Charger 60W 5A 4S LiPo/LiFe/LiIon/LiHV

Name: F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS + T8FB 조종기 포함 풀셋
SKU: QA88425
Price: 508000 KRW
Availability: InStock

(아래사진은 실물과 조금 상이할수도있습니다)

e4S는 상징적인 e450을 기반으로 내외부 모두 완전히 새롭게 진화했습니다.

60W의 출력과 최대 5A의 충전 전류를 제공하는 이 충전기는 간편한 버튼 조작과 정교한 알고리즘을 결합하여 정확하고 손쉬운 충전을 가능하게 합니다.

2~4S LiPo 및 6~8S NiMH 배터리용으로 설계된 e4S는 e455의 명성을 더욱 강력하게 계승합니다.

e4S 충전기는 다양한 배터리 종류를 정밀하고 간편하게 관리할 수 있도록 전문적으로 설계되었습니다.

LiPo(리튬 폴리머): 고성능 에너지로 까다로운 작업에 적합, LiHV(고전압 리튬 폴리머): 고전압 효율로 확장된 용량 제공, LiFe(리튬 인산철): 뛰어난 내구성과 탁월한 안전성, NiMH(니켈 금속 수소화물): 최고의 안전성과 긴 수명 보장

e4S 충전기는 100V~240V 범위에서 원활하게 작동하며 전 세계 전력 표준에 맞춰 사용할 수 있습니다.

어디를 가든 충전할 준비가 되어 있어 언제 어디서든 편리하게 사용할 수 있습니다.

e4S 충전기의 컬러 LED 표시등은 충전 진행 상황을 명확하고 직관적으로 확인할 수 있도록 해줍니다.

간편하고 매끄러운 모니터링으로 충전 상태를 손쉽게 확인할 수 있습니다.

사양:

크기 및 무게
케이스 재질: 플라스틱
케이스 크기: 110x70x38mm
무게: 약 169g
전원
입력: AC 100V-240V 50/60Hz
충전 전력: 60W
배터리
배터리 종류/셀:
LiPo/LiHV/LiFe: 2-4S
NiMH: 6-8S
충전
충전 전류: 1A/2A/3A/5A
밸런싱 전류: 최대 500mA
차단 전압
LiPo: 4.20V
LiFe: 3.65V
LiHV: 4.35V
작동 및 보관
작동 온도: 0℃-40℃
작동 습도: 0%-75% RH (비응축)
보관 온도: -10℃-70℃
보관 습도: 0%-75% RH (비응축)

경고 및 안전 참고 사항

►본제품은 사용방법을 정확히 숙지하고 사용해야하는 제품으로 사용상 부주의로 인해 화재등 위험한 상황이 발생할수있습니다.특히 어린이가 본제품을 사용하지않도록 주의바랍니다.

► 함께준비된 전원코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 요원 또는 이와 유사한 자격을 갖춘 사람이 공급 코드를 교체해야 합니다.

► 본제품은 LiPo/LiFe/LiHV/NiMH 배터리를 충전하는데 적합합니다. 충전할수없는 배터리를 재충전하 려고 하지 마십시오. 다른 유형의 배터리를 충전하면 화재 또는 폭발의 원인이 될수있습니다.

►충전기가 전원 공급 장치에 연결되어 있을 때는 절대 사람이 확인할수없는곳에 방치해두지 마시고 충전상황을 항상 주시해야합니다.

►허용 AC 입력 전압은 100-240V AC입니다. 절대 다른 전압에 연결하지 마십시오.

►충전기를 먼지, 먼지 및 습기로부터 보호하십시오.(내부 쇼트의 원인이 될수있습니다.)

►충전기와 충전기에 연결된 배터리는 어떠한 형태의 가연성 표면에도 두지 마십시오. 가연성 물질 또는 가스 주변에서 충전기를 작동하지마십시오.

►충전중에 배터리는 환기가 잘되는 곳에 보관해야 합니다. 충전기를 카펫이나 유사한 표면에 놓지마십시오.

►배터리 극성을 올바르게 유지하고 쇼트 회로를 피하도록 세심한 주의를 기울이십시오. 배터리 제조업체의 지침을 읽고 엄격히 준수하십시오.

►충전기는 접지된 콘센트에만 연결해야 합니다.

► 공급 주전원 연결은 캐러밴 및 유사 차량에 장착하기 위한 배터리 충전기의 경우 국가 배선 규칙에 따라야 합니다.

►충전시 부주의로인한 사고에 대한 책임은 당사에서 지지않는점 유의바랍니다.

제품 구성품 12 : 라디오링크 T8FB 8채널 조종기

조종기 KC인증번호 : MSIP-CRI-wmd-T8FB

라디오링크社의 뛰어난 가성비의 8채널 조종기입니다.

저렴한 가격을 위해 조종기 자체에는 조종기를 셋팅할 수 있는 액정이 부착되어 있지 않으며,

안드로이드 스마트폰을 연결해서 각종 설정을 할 수 있습니다.

스마트폰에 연결하지 않아도 채널1~4 의 리버스 설정은 기본적으로 가능하며,

안드로이드 스마트폰에 연결하면 듀얼레이트, 프로그램 믹스(2개), V-Tail, Elevon 믹스 등의 기능을 사용할 수 있습니다.

(※ 아이폰은 지원하지 않습니다)

좌측 상단에 2단 스위치, 우측 상단에 3단 스위치, 좌우 상단에 각 1개씩의 볼륨(슬라이더)이 장착되어 있습니다.

기본적으로 AA 사이즈 건전지 4개를 넣어서 작동할 수 있으며, 7.4V~14.8V 의 리튬폴리머 배터리를 사용할 수도 있습니다 (미포함)

드론에 사용시 스로틀 스틱을 가운데로 돌아오는 것이 편한 사용자를 위해 스틱 센터 스프링을 포함하여 드립니다.

조종기 뒷면의 트레이너 단자를 통해 PC 시뮬레이션을 지원합니다 (시뮬레이션 케이블 별매)

※ 본 제품은 헬기용 프로그래밍을 지원하지 않습니다. 고정익 비행기나 레이싱 드론 등에 사용이 가능합니다.

※ 펌웨어를 업데이트를 할 필요가 없습니다

사용자가 다른 펌웨어로 업데이트를 시도할 경우 제품이 손상될 수 있으며, 이는 AS 처리가 불가하오니 업데이트를 시도하지 마십시오.

한글설명서 다운로드

안드로이드 스마트폰용 설정 어플 다운

PC용 설정 프로그램 다운 (+ 조종기 계속 비프음 해결 방법)

제품 구성품 13 : [RadioLink] 라디오링크 R8EF 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)

라디오링크 T8FB 조종기 전용 8채널 수신기 입니다.

(AT9S 에 호환되지 않습니다)

표준 PWM 및 SBUS/PPM 출력을 지원하며, 비행기/헬기/드론 모두 사용 가능합니다.

바인딩 방법
1. 조종기의 전원을 켭니다
2. 수신기에 전원을 연결합니다
3. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
4. 몇초 후 바인딩이 완료됩니다.

S.Bus 와 PPM 모드 변경 방법
1. 수신기가 바인딩이 되어 있어야 합니다.
2. 수신기가 켜져 있는 상태에서, 측면의 작은 바인딩 버튼을 1초 이내에 두 번 연속으로 누르면 모드가 변경됩니다.

- LED 빨강색 : PWM 출력 모드
- LED 보라색 : SBUS/PPM 출력 모드

– Channel: 8 channels(support SBUS and PPM output)
– Working Voltage: MAX 10V
– Working Current: 19-25mA (input voltage:5V)
– Dimensions: 48.5*21*11mm
– Weight:7g
– Precision: 4096, 0.25us per section, servo anti-shake rudder

제품 구성품 14 : MicoAir FC 용 SBUS to UART 케이블

Micoair FC 에 SBUS 수신기를 연결하기 위한 변환 케이블입니다.

제품 구성품 15 : 배터리 고정 찍찍이 밴드 (벨크로)

배터리 고정용 벨크로(Velcro) 입니다.

상품후기 (1)

상품문의 (1)

소개

왜 M10 울트라인가?

명세서

비행 컨트롤러 펌웨어 필요

물리적

연결

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

MicoAir H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러 (V2)

Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 기압계 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.

펌웨어 / 핀아웃 링크 :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

UART Mapping (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

Compass

The MicoAir743v2-AIO doesn’t have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, Φ3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

YS POWER e4S AC Charger 60W 5A 4S LiPo/LiFe/LiIon/LiHV

사양:

고객 센터

BANKING
INFOMATION

	Ardupilot	PX4	Betaflight	INAV
Voltage Factor	21.12	21.12	211	211
Current Factor	14.14	14.14	707	707

장바구니 담기

장바구니에 담았습니다. 지금 확인하시겠습니까?
장바구니 보기 계속 쇼핑하기

이전 달 January February March April May June July August September October November December 다음 달

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

MicoAir H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러 (V2)

Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 기압계 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.펌웨어 / 핀아웃 링크 : https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB FlashIMU: BMI088+BMI270Baro: SPL06TF Card Slot7x UART9x PWM1x I2C1x SWD2x ADC (VBAT, Current)1x LED Strip1x BeeperUSB Type-CBEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17PWM Freq: 48KHzESC Protocol: PWM/DShot300/DShot600 (support BDShot)Continuous Current: 45A * 4Voltage Support: 2-6S (5.6V-27V)Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

ArdupilotPX4BetaflightINAVVoltage Factor21.1221.12211211Current Factor14.1414.14707707

UART Mapping (Ardupilot)

SERIAL0 -> USBSERIAL1 -> UART1 (MAVLink2, DMA-enabled)SERIAL2 -> UART2 (DisplayPort, DMA-enabled)SERIAL3 -> UART3 (GPS, DMA-enabled)SERIAL4 -> UART4 (MAVLink2, DMA-enabled)SERIAL5 -> UART5 (DMA-enabled)SERIAL6 -> UART6 (RCIN, DMA–enabled)SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USBttyS0->TELEM1 -> UART1ttyS1->GPS2 -> UART2 ttyS2->GPS1 -> UART3 ttyS3->TELEM2 -> UART4ttyS4->TELEM3-> UART5ttyS5->RC -> UART6ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

Compass

The MicoAir743v2-AIO doesn’t have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, Φ3mmDimensions: 36 x 36 x 8 mmWeight: 10g

소개

왜 M10 울트라인가?

명세서

비행 컨트롤러 펌웨어 필요

물리적

연결

YS POWER e4S AC Charger 60W 5A 4S LiPo/LiFe/LiIon/LiHV

사양:

고객 센터

BANKING INFOMATION

January February March April May June July August September October November December

Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 기압계 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.

펌웨어 / 핀아웃 링크 :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

Mounting: 25.5 x 25.5mm, Φ3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

BANKING
INFOMATION
