F330 은 F450 과 동일한 디자인에 크기만 조금 더 작은 프레임으로,

교육용 드론의 베스트셀러인 F450 과 같이 매우 간편하게 조립할 수 있는 장점을 가진 제품입니다.

본 제품은 픽스호크 아두파일럿(Ardupilot), PX4 를 지원하는 소형 FC 인 MicoAir H743 비행 컨트롤러와 GPS 가 포함되어 있으며,

조종기, 수신기, 배터리, 충전기까지 모두 포함되어 있는 풀셋 구성입니다.

* 포켓 엣지 (ELRS KC) 조종기가 포함되어 있습니다.

* 사용자의 편의를 위해 수신기 납땜 및 송수신기 바인딩을 미리 해서 보내드립니다.

양방향 텔레메트리 기능을 이용하여 드론의 각종 정보 (배터리, GPS, 고도, 자세, 메시지 등) 를 실시간으로 확인할 수 있습니다.

대한민국 코아에프씨에서 직접 개발한 양방향 소프트웨어로, 아두파일럿 / PX4 모두 지원합니다.

팰콘샵에서 본 제품 구입시 해당 소프트웨어를 조종기에 설치하여 발송해 드립니다.

양방향 텔레메트리 셋팅 방법 : https://github.com/koadrone/edgetx-bw-telemetry

조립이 되어 있지 않은 상품이므로 직접 조립을 해서 사용하셔야 하는 제품입니다.

※ 포함된 비행 컨트롤러(FC) 에는 납땜을 하기 전 반드시 USB 를 먼저 꽂아서 전원이 정상적으로 들어오는지, 미션플래너에 정상적으로 접속되는지 확인하십시오.

납땜을 한 이후에는 어떠한 경우에도 초기 불량이 인정되지 않습니다.

※ 납땜 시 납이 기판에 튀지 않도록 절대 주의하십시오.

< 조립 예시 사진 >

[팰콘샵] F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
Whirlwind F330 드론 프레임 KIT	[MicoAir] 미코에어 H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러	25mm FC 고정용 마운트 셋트 (볼트, 너트, 모터 연장선 포함)
[MicoAir] M10G-5883 M10 GPS 모듈 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)	[TR] T-타입 GPS 마운트 셋트 (고품질)	[RTS] RS2205-2300KV 레이싱드론용 정방향 모터
[RTS] RS2205-2300KV 레이싱드론용 역방향 모터	[HQ Prop] DP 5x4.3x3 V2S 프로펠러 (1대분)	USB Type-C 1M 측면 꺾임 케이블
PT-B2200N-SP35 (11.1V, 2200mAh, 3S1P, 35C /JST-XT) 리튬 폴리머 배터리 - 한정 이벤트!	ST450 리튬 폴리머 충전기 (220V 입력, 2~4S LiPo, LiHV)	[라디오마스터] Pocket 포켓 엣지TX 조종기 (ELRS, KC 인증) - 클리어쉘 반투명 색상

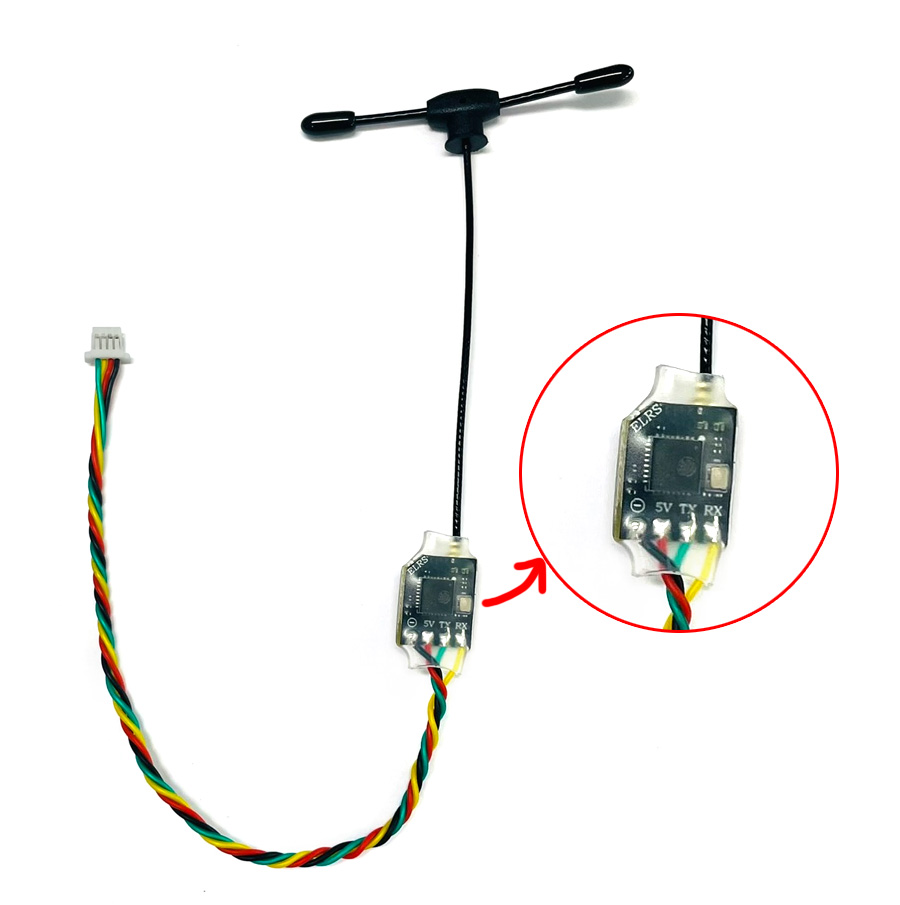

[SuperD] ELRS 2.4GHz Nano RX 나노 수신기 (KC, GH1.25 배선완료)	배터리 고정 찍찍이 밴드 (벨크로)	18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)

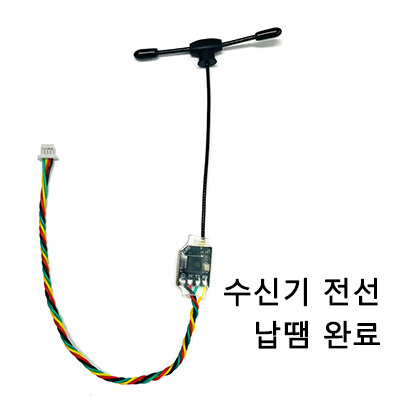

ELRS 수신기 선 납땜 완료 후 출고 (Micoair SH1.0)

제품 구성품 1 : Whirlwind F330 드론 프레임 KIT

Whirlwind F330 KIT

본 제품은 순수 Kit 구성으로서 조종기, 수신기, 모터, 변속기, 배터리, 충전기 및 자이로, 프롭 등등이 필요합니다.

<제 원>

- Diameter : 330mm Wheel Base

- KIT Weight : 143g

- Battery Recommanded : 3S(11.1V) 1,300mAh ~ 2,200mAh(별매)

- Recommanded Motor :

[Tarot] MT2206 BL Motor for 280~330 FPV Racing(CW/1900KV/7in Prop/V2) - HP Edition!

[Tarot] MT2208II BL Motor for 280~330 FPV Racing(CW/2100KV/7in Prop/V2) - HP Edition!

[Tarot] T2212/1200KV 3D Motor Power System(w/8 x 5in CW/CCW Prop) - 3D 매뉴버 사양

- Prop' : 7~8in Prop

- Brushless ESC : 12~20A ESC

- Flight Time : 4~12 Min'

- Flight Weight : 600g~1200g(Max)

<제품 이미지>

※ 입고 시기에 따라 색상이 변경될 수 있습니다.

제품 구성품 2 : [MicoAir] 미코에어 H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러

MicoAir H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러 (V2)

Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 기압계 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.

펌웨어 / 핀아웃 링크 :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

UART Mapping (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

The default RC input is configured on the UART6. The SBUS pin is inverted and connected to RX6. Non SBUS, single wire serial inputs can be directly tied to RX6 if SBUS pin is left unconnected. RC could be applied instead at a different UART port such as UART2, UART4 or UART8, and set the protocol to receive RC data: SERIALn_PROTOCOL=23 and change SERIAL6 _Protocol to something other than `23`.

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

The MicoAir743v2-AIO supports up to 9 PWM outputs.
Channels 1-8 support DShot/bi-directional DShot.
(currently PX4&INAV not support BDShot function)
PWM output share grouped and every group must use the same output protocol:
1,2,3,4 are group 1
5, 6 are group 2
7,8, 11are group 3
Note: PWM11 is the “LED” pin. If this is configured for serial LED use then PWM 7 and 8 can only be used as serial LED also.

Compass

The MicoAir743v2-AIO doesn’t have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, Φ3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

제품 구성품 3 : 25mm FC 고정용 마운트 셋트 (볼트, 너트, 모터 연장선 포함)

MicoAir AIO FC 를 F330 등의 프레임에 고정하기 위한 마운트 입니다.

3D 프린터로 출력하여 제작되므로, 출력 시기에 따라 색상이 변경될 수 있습니다.

부착을 위한 양면 테이프 및 모터 선 연장을 위한 여분의 20AWG 실리콘 케이블 60CM 가 포함되어 있습니다.

< 구성품 >

- 3D Printed 패널

- M2x12mm 육각 볼트 x 4개

- M2 육각 너트 x 4개

- AWG 20 실리콘 케이블 x 1.4M

- 2∮수축 튜브 x 30CM

- 양면 테이프

FC 에는 방진 댐퍼(고무)를 미리 삽입한 후, 동봉된 볼트/너트를 이용하여 FC 를 마운트에 고정합니다.

마운트 뒷면에 양면 테이프를 부착합니다.

사진과 같이 프레임에 양면 테이프로 부착합니다.

FC 에는 화살표로 방향이 표시되어 있으므로, 알맞은 방향으로 부착합니다.

F330 셋트의 경우 프레임에 있는 납땜 패드는 사용하지 않으며, 납땜이 필요한 모든 전선은 FC 자체에 납땜합니다.

모터 선이 짧을 경우, 동봉된 여분의 20AWG 실리콘 케이블을 이용하시기 바랍니다.

동봉된 전선을 적당한 길이로 자른 후, 모터 선을 연장(납땜) 합니다.

납땜한 부분은 쇼트가 발생하지 않도록 동봉된 수축튜브를 이용하여 감싸 줍니다.

제품 구성품 4 : [MicoAir] M10G-5883 M10 GPS 모듈 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)

소개

M10G-5883 GNSS 모듈은 u-blox 10세대 수신기 칩인 M10050과 자기 센서인 QMC5883L을 통합합니다. 모든 L1 GNSS 신호 (GPS/GLONASS/Galieo/BeiDou) 를 지원하며 최대 32개의 위성을 동시에 탐색에 사용할 수 있습니다.
고이득 18 x 18 x 4mm 패치 안테나는 성능과 작은 크기 사이에서 최상의 균형을 제공합니다.
내장 플래시 , 모듈의 전원이 꺼진 경우에도 매개변수를 저장할 수 있습니다.

Name: F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋
SKU: QA94020
Price: 538000 KRW
Availability: InStock

명세서

GNSS 수신기: U-BLOX M10 (M10050)
자기 나침반: QMC5883L
안테나: 18x18x4mm
GNSS 시스템 지원: GPS L1 /CA; 글로나스 L10F; 베이더우 B1L/B1C; 갈릴레오 E1B/C; QZSS L1 C/A/S; SBAS L1 C/A
동시: 3개(GPS/BeiDou/Galileo(기본값) 또는 GPS/GLONASS/Galileo), Beidou B1L이 꺼지면 동시에 4개의 위성 시스템을 사용할 수 있습니다: GPS+BeiDou(B1C)+GLONASS+Galileo
최대 탐색 속도: 5Hz
최대 위성 수: 32
입력 전압: 5V
전류: 30mA
출력 인터페이스(GPS): UART(3.3V LVTTL)
인터페이스(나침반): I2C
UART 전송 속도: 115200(기본값)
출력 프로토콜: UBX-PVT(기본값)
PPS LED: 파란색(전원을 켠 후 계속 켜져 있고, GNSS가 3D 수정을 받으면 깜박임(1Hz))

비행 컨트롤러 펌웨어 필요

INAV: >=5.0.0
베타플라이트: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

물리적

크기: 20 x 20 x 7.8mm
무게: 7g
커넥터: SH1.0-6P 1.0mm 피치
3D 프린팅된 배터리 스트랩 GPS 마운트

연결

유센터
u-center-2-사용자 가이드
u-blox-M10-SPG-5.10_InterfaceDescription

제품 구성품 5 : [TR] T-타입 GPS 마운트 셋트 (고품질)

[Tarot] T-Type GPS Mount Set(High Grade)

타롯사의 T-Type GPS 마운트 세트.

차량 수납 또는 이동시 GPS Puck이 부딪히지 않도록 Mount를 접을 수 있는 구조로 되어 있습니다.

양쪽 끝단이 InterLock 방식이라 접었을 경우에도 단단하게 고정이 됩니다.

중량 : 8g

<제품 이미지>

제품 구성품 6 : [RTS] RS2205-2300KV 레이싱드론용 정방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

일반적인 저가형 P-Type 네오디움이 아닌 N-Type(N52) 네오디움 자석을 채용, 아울러 일본산 MineBee(NMB) 베어링이 기본사양으로 탑재, 또한 하드한 추락에도 휘지 않고 버틸 수 있도록 고주파 열처리된 Hollow(중공) 방식의 탄소강 샤프트를 채용!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

정피치 모터(CW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CCW 로 표기되어 있으나, 실제로 프롭 어댑터가 은색인 정방향(CW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 정방향(CW)으로 표기하고 있습니다.

RTS RS2205 Race Spec Motors ;

Introducing the Emax Race Spec family of high performance brushless motors for multirotor FPV racing. Redesigned and engineered to perform better than most in it’s class, every motor is precision crafted within tight tolerances. Paired with performance driven props from any leading manufacturer will result in unreal thrust.

Cooling:
The unique fins machined into the bell draw up cool air from the motor base and through the coils as the motor spools up. The faster it spins, the more air it ventilates. Cooling fins significantly reduce heat soak by at least 30%. This “cool” feature allows the RS2205 to not only have a longer lasting motor, but also harness the power of N52 magnets.

N52 Magnets:
Uses the highest grade magnets. Better acceleration, stopping power, and sustained RPMs during high kv.

Bearings:
Genuine Japanese NMB Bearings provide long lasting, smooth performance.

Thrust:
Produces over +1,000g of thrust using 4S and GF5045BN.

Key Features:
- 1K+ Thrust with 4s battery and recommend propeller combo
- Cooling Series Bell Design reduces motor temperature by at least 30%
- Highest Grade N52 Neodymium magnets
- Genuine Japanese NMB Bearings
- Each Motor is Dynamically Balanced in the factory.
- 15mm Extended Prop Shaft allows virtually any prop with 5mm hole.

Windings made from copper of high purity

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 7 : [RTS] RS2205-2300KV 레이싱드론용 역방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CCW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

역피치 모터(CCW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CW 로 표기되어 있으나, 실제로 프롭 어댑터가 검정색인 역방향(CCW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 역방향(CCW)으로 표기하고 있습니다.

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 8 : [HQ Prop] DP 5x4.3x3 V2S 프로펠러 (1대분)

HQProp DP5x4.3x3V2S Propeller 정피치2개, 역피치2개

- 기존 V1S프롭에 비해 추력은 향상되었으나 효율은 그대로 유지하였습니다.
- 세계 탑클래스 선수들이 사용하는 최고급 프로펠러를 경험해 보세요.
- 밸런스가 그 어떤 프롭 보다 좋습니다.
- 폴리카보네이트(PC)재질이라 강하면서 가볍습니다.

구성
프로펠러 한 대분(정피치 2개, 역피치 2개)

- 색상은 파랑/검정 두가지 종류가 있습니다. 임의로 보내드리며, 원하시는 색이 있으면 주문시 메모해 주세요~

제품 구성품 9 : USB Type-C 1M 측면 꺾임 케이블

제품 구성품 10 : PT-B2200N-SP35 (11.1V, 2200mAh, 3S1P, 35C /JST-XT) 리튬 폴리머 배터리 - 한정 이벤트!

Poly-Tronics 7th Generation 2,200mAh (11.1V, 3S1P, 35C+/JST-XT) - Slim Line

7세대 리튬 폴리머 전지 Poly-Tronics UFW Series!

Polytronics Brand 런칭 10주년 기념 세번 째 이벤트!

파격 특가에 2,000Pack 한정으로 발매 됩니다.

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율( 30C, 35C, 45C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.

XT60 컨넥터가 기본 사양으로 출고 됩니다.

Neo Slim Line!

동급 배터리 중 가장 슬림한 두께를 가지고 있습니다.

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B2200N-SP35 (11.1V, 3S1P, 35C+)


No	Item	Spec'	비고
1	크기(WHD)	3310724.5	mm
2	무게(g)	176g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	11.1V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	2,200mAh
7	충전 전류	Max 5C	Coulomb
8	방전율(C)	연속 : 35C	Coulomb

제품 구성품 11 : ST450 리튬 폴리머 충전기 (220V 입력, 2~4S LiPo, LiHV)

※ 기본적으로 XT60 충전 코드가 같이 포함되어 있습니다.

배터리 잭이 XT60 이 아니면 충전 코드나 변환잭이 별도로 필요합니다.

제품 구성품 12 : [라디오마스터] Pocket 포켓 엣지TX 조종기 (ELRS, KC 인증) - 클리어쉘 반투명 색상

KC 전파인증 번호 : R-R-ssr-POCKETELRS / R-R-cdr-PRC

ELRS 양방향 텔레메트리 기능을 이용하여 드론의 각종 정보 (배터리, GPS, 고도, 자세, 메시지 등) 를 실시간으로 확인할 수 있습니다.

텔레메트리 셋팅 방법 : https://github.com/koadrone/edgetx-bw-telemetry

홀 효과 짐벌 | 탈착식 스틱 끝단 | 접이식 안테나 | 18650 배터리 수납공간

*리얼플라이트 호환 가능 (배터리,수신기 미포함)

라디오마스터 포켓은 작고 가벼운 조종기이지만 강력한 성능을 자랑합니다. ExpressLRS버전으로 EdgeTX 펌웨어가 사전 설치되어 있습니다. 또한 포켓에는 탈착식 스틱 끝과 접이식 안테나가 장착되어 있어 휴대와 보관이 간편합니다. 18650 배터리와 호환되어 긴 배터리 수명으로 몇 시간 동안 즐길 수 있습니다.

라디오마스터 포켓은 강력한 기능을 모두 갖춘 작고 가벼운 조종기를 찾는 사람에게 최고의 선택입니다.

라디오마스터 포켓의 특징

- ExpressLRS 버전에서 사용 가능
- EdgeTX 펌웨어 및 ExpressLRS ISM FW가 사전 설치되어 있습니다.(최대 전력은 하드웨어에 따라 다름)]
- 18650 배터리, 몇 시간 동안 즐기는 데 필요한 모든 전력 [배터리 미포함]
- 탈착식 스틱 끝과 접이식 안테나를 갖춘 휴대가 간편한 경량 디자인
- 부드러운 센터링과 정확한 반응을 위한 홀 이펙트 짐벌 기본 제공
- 스위치 위치를 시각화하는 데 도움이 되는 내장 LED 조명 [SA 및 SD]
- 크기와 기능의 완벽한 균형을 제공하는 백라이트 LCD 스크린
- 손쉬운 채널 트리밍을 위한 트림 버튼
- 라디오마스터 나노 사이즈 모듈 및 TBS 나노 크로스파이어/나노 트레이서와 호환되는 외부 모듈 베이

휴대성과 경량성

어디서나 휴대하기 편리하도록

홀 효과 짐벌

부드러운 센터링 및 정밀한 반응

트림 버튼

간편한 채널 트리밍

더욱 강력하고 더 오래

18650 배터리로 더 오랫동안 즐길 수 있는 외부 모듈을 위한 충분한 전원
*배터리 별도구매

빌트인 LED 조명

외장 나노 모듈 베이

라디오마스터 나노 사이즈 모듈, TBS 나노 크로스파이어/나노 트레이서와 호환 가능

짐벌 조정

A L-R
M1/M2를 전환합니다. 시계 방향으로 돌리면 자동 센터링(스로틀)이 비활성화됩니다.
시계 반대 방향으로 돌리면 자동 센터링(엘리베이터)이 활성화됩니다.
B T
스로틀 스틱 장력을 조정합니다. 시계 방향으로 돌리면 스틱 장력이 증가합니다.
시계 반대 방향으로 돌리면 스틱 장력이 감소합니다.
C 상-하
시계 방향으로 돌리면 수직 스틱 장력이 증가합니다.
시계 반대 방향으로 돌리면 스틱 장력이 감소합니다.
D 왼쪽-오른쪽
시계 방향으로 돌리면 수평 스틱 장력이 증가합니다.
시계 반대 방향으로 돌리면 스틱 장력이 감소합니다.

세부 사이즈

버튼 명칭

구성품

Pocket Radio
*배터리, 수신기 미포함

커스텀 이동용 파우치

USB-C 케이블

화면 보호기

스티커

낮은 텐션 스프링 *4

매뉴얼

SPEC

사이즈	156.665.1125.3mm(안테나 접은 상태) 156.673.1154.8mm(안테나 편 상태)
무게	288g
작동 주파수	2.400GHz ~ 2.480GHz
내부 RF	ELRS 2.4GHz
지원 프로토콜	모듈에 따라 다름
작동 전압	6.6-8.4V DC
운영 체제	Edge TX
제어 채널	최대 16 (수신기 종속)
디스플레이	128*64 흑백 LCD
배터리	2*18650 (별도 구매)
충전	USB-C 충전 내장
펌웨어 업그레이드 방법	Via USB 또는 SD card
짐벌	홀 효과
모듈 베이	나노 크기 (TBS 나노크로스파이어/나노 트레이서/RM RANGER 나노/RM4in1 모듈과 호환 가능)
필독	자사에서 판매하고 있는 라디오마스터 포켓 조종기는 한국형 펌웨어가 업데이트 되어 있습니다. 따라서 조종기와 수신기가 한국형 펌웨어로 일치해야 정상적으로 바인딩이 가능합니다. 만약 수신기의 펌웨어가 다르다면 한국형 펌웨어로 업데이트 후 사용해주셔야 합니다.

제품 구성품 13 : [SuperD] ELRS 2.4GHz Nano RX 나노 수신기 (KC, GH1.25 배선완료)

SuperD ELRS Nano Receiver

- SuperD ELRS 나노 수신기입니다.

본 제품은 ELRS 전용 수신기 입니다.

4in1모듈이나 CC2500모듈에 사용하실 수 없습니다.

구성

수신기 1개

T 안테나 1개

케이블 1개

메뉴얼

BETAFPV Nano receiver is based on the ExpressLRS project, an open-source RC link for RC applications.

ExpressLRS aims to achieve the best possible link performance in both speeds, latency, and range.

This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

[팰콘샵] F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋
Specification
Weight : 0.7g (receiver only)
Size : 12mm*19mm
Telemetry power : 20dbm (100mW, 2.4G Version)
Frequency bands (Nano receiver 2.4G version) : 2.4GHz ISM
Frequency bands (Nano receiver 915MHz/868MHz version) : 915MHz FCC/868MHz EU
Input voltage : 5V
Antenna connector : IPEX MHF

BETAFPV ExpressLRS Receivers
Choosing a suitable receiver to fly quadcopter or other RC models is very important.
BETAFPV ExpressLRS Receivers including ELRS Lite, Nano, Micro, and the newest SuperD, greatly fulfill pilots' requirements for FPV flying.

	SuperD RX	Micro RX	Nano RX	Lite RX
Weight	1.1g (RX only)	3.5g (RX only)	0.7g (RX only)	0.47g (Tower), 0.53g (Flat)
Antenna	IPEX MHF + T antenna	IPEX MHF + T antenna	IPEX MHF + T antenna	SMD ceramic antenna
MCU	ESP32-PICO-D4, dual SX1280	ESP8285	ESP8285	ESP8285
RF Chip	Dual SX1280 + Dual PA	SX128X	SX1280 + PA, SX1276 + PA	SX128X
Frequency	2.4GHz ISM	2.4GHz ISM	2.4GHz ISM, 915MHz (FCC), 868MHz (EU)	2.4GHz ISM
Telemetry Power	100mW	17mW	100mW	17mW
Serial Output Protocol	CRSF	PWM or CRSF	CRSF	CRSF
Model Type	FPV Drone, Fixed-wing aircraft	Fixed-wing aircraft, Helicopter, RC Cars, RC Boats	FPV Drone	Whoop Drone

[팰콘샵] F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋
Diagram
Nano receiver 2.4G version diagram as shown below.
Nano receiver 868MHz/915MHz version diagram as shown below.Note : Now the firmware version of the Nano receiver and module manufactured by our company is ELRS 3.3.0.;
ELRS Innovative team has officially released version 1.0.0, based on the version, we have some updates:

2.4G Nano TX Module supports 500Hz refresh rate；
Short press the button on the Nano module 3 times to get into the binding status.

We suggest our customers upgrade their modules and receivers' ELRS version to 3.3.0. Significantly,
the module and receiver have to be in the same ELRS version, otherwise, the frequency cannot match successfully.

Click to download the firmware of the ELRS Nano Receiver(V3.3.0 Version).

Know More About ExpressLRS
ExpressLRS is an open-source RC link for RC applications. Everyone could find this project on Github or join the discussion in Facebook Group.

ExpressLRS is based on Semtech Lora SX127x or SX1280 hardware for RX and TX respectively. it aims to achieve the best possible link performance
in both speeds, latency, and range. At 900 MHz a maximum of 200 Hz packet rate is supported. At 2.4 GHz a blistering 500Hz is currently supported
with a custom OpenTX build. This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

More and more vendors start to support the ExpressLRS radio protocol in different parts, like radio transmitter with ELRS in stock, drone with built-in
ELRS receiver, ELRS TX module for JR bay, or Nano bay. BETAFPV team take part in this project and provide a series of ExpressLRS components.

Configuration & Bind
ExpressLRS uses the Crossfire serial protocol (AKA CRSF protocol) to communicate between the receiver and the flight controller board.
So make sure your flight controller board supports the CRSF serial protocol.
Next, we use the flight controller with Betaflight firmware to show how to set up the CRSF protocol.

The connection between the ELRS Nano receiver and the FC board is shown below. [팰콘샵] F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋
Enable the corresponding UART (e.g. UART3 below) as a Serial Rx on Betaflight Configurator "Ports" tab.

On the "Configuration" tab, select "Serial-based receiver" on the "Receiver" panel, and select "CRSF" as the protocol.
Telemetry is optional here and will reduce your stick update rate due to those transmit slots being used for telemetry.
[팰콘샵] F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋
Nano receiver could enter binding status by power on/off three times.

Plugin and unplug nano receiver three times;
Make sure the LED is doing a quick double blink, which indicates the receiver is in bind mode;
Make sure the RF TX module or radio transmitter enter binding status, which sends out a binding pulse;
If the receiver has a solid light, it's bound.

Note: Binding once and the receiver will store the binding information. Re-power and the connect successfully auto.

BETAFPV ELRS Nano receiver user manual download.

These folding TPU holders for BETAFPV's ExpressLRS 2.4G receiver have been designed by Ridwan Hughes to be reusable and easily printable.
You could download the STL file on Thingiverse.

[팰콘샵] F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋

Package
1 * BETAFPV ELRS Nano receiver
1 * BETAFPV T antenna
2 * Spare shrink tube
4 * 30awg silicon connection wires (1 black, 1 red, 1 white, 1 yellow)
1 * pin header 1x4
1 * Nano receiver user manual

[팰콘샵] F330 교육/연구용 쉬운 조립 소형 드론 + 픽스호크 + GPS + 포켓 ELRS 디지털 양방향 조종기 포함 풀셋

제품 구성품 14 : 배터리 고정 찍찍이 밴드 (벨크로)

배터리 고정용 벨크로(Velcro) 입니다.

제품 구성품 15 : 18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)

Li-Ion 18650 2000mAh (65mm)

보호회로 적용 65mm 표준사이즈 18650 리튬이온전지입니다.

대부분 보호회로 적용된 18650 배터리는 길이가 약 5mm정도 길게 제작되어있어서

배터리 트레이에 장착이 불편합니다.

본 제품은 표준사이즈 65mm로 특별히 제작된 제품으로 모든 18650 표준 배터리 케이스에

깔끔하게 장착이 됩니다.

수량 : 1pcs

- 보호회로 적용된 배터리임에도 불구하고 길이가 65mm입니다.

- 비보호 배터리와 사이즈가 동일합니다.

- 이제 사이즈/안전 걱정없이 편하게 사용하세요.

구성

배터리 1개(벌크 비닐포장)

제품 구성품 16 : ELRS 수신기 선 납땜 완료 후 출고 (Micoair SH1.0)

사용자의 편의를 위해 ELRS 수신기에 잭 납땜을 완료해서 보내드립니다.

이러한 작업을 위해 제품을 개봉/납땜/작업해서 보내드리오니,

미개봉 제품을 받고 싶으시다면 주문 후 메모 또는 유선 연락 주시기 바랍니다.

(단, 미개봉의 경우 직접 납땜 작업을 진행하셔야 합니다)

상품후기

상품문의

크기: 20 x 20 x 7.8mm
무게: 7g
커넥터: SH1.0-6P 1.0mm 피치
3D 프린팅된 배터리 스트랩 GPS 마운트

연결

유센터
u-center-2-사용자 가이드
u-blox-M10-SPG-5.10_InterfaceDescription

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

MicoAir H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러 (V2)

Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 기압계 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.

펌웨어 / 핀아웃 링크 :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

UART Mapping (Ardupilot)

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

Compass

The MicoAir743v2-AIO doesn’t have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, Φ3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

소개

명세서

비행 컨트롤러 펌웨어 필요

INAV: >=5.0.0
베타플라이트: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

물리적

고객 센터

BANKING
INFOMATION

	Ardupilot	PX4	Betaflight	INAV
Voltage Factor	21.12	21.12	211	211
Current Factor	14.14	14.14	707	707

장바구니 담기

장바구니에 담았습니다. 지금 확인하시겠습니까?
장바구니 보기 계속 쇼핑하기

이전 달 January February March April May June July August September October November December 다음 달

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

MicoAir H743 V2 + 45A ESC AIO 올인원 픽스호크 비행 컨트롤러 (V2)

Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 기압계 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.펌웨어 / 핀아웃 링크 : https://micoair.com/flightcontroller_micoair743v2_aio_45a/

Flight Controller

MCU: STM32H743VIH6, 480MHz, 2MB FlashIMU: BMI088+BMI270Baro: SPL06TF Card Slot7x UART9x PWM1x I2C1x SWD2x ADC (VBAT, Current)1x LED Strip1x BeeperUSB Type-CBEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)BEC 12V 2A output (for DJI O3/O4/O4 pro)

ESC

Firmware: AM32_F4A_4IN1_F421_2.17PWM Freq: 48KHzESC Protocol: PWM/DShot300/DShot600 (support BDShot)Continuous Current: 45A * 4Voltage Support: 2-6S (5.6V-27V)Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Voltage&Current Monitoring

ArdupilotPX4BetaflightINAVVoltage Factor21.1221.12211211Current Factor14.1414.14707707

UART Mapping (Ardupilot)

SERIAL0 -> USBSERIAL1 -> UART1 (MAVLink2, DMA-enabled)SERIAL2 -> UART2 (DisplayPort, DMA-enabled)SERIAL3 -> UART3 (GPS, DMA-enabled)SERIAL4 -> UART4 (MAVLink2, DMA-enabled)SERIAL5 -> UART5 (DMA-enabled)SERIAL6 -> UART6 (RCIN, DMA–enabled)SERIAL8 -> UART8 (DMA–enabled)

UART Mapping (PX4)

ttyACM0->USBttyS0->TELEM1 -> UART1ttyS1->GPS2 -> UART2 ttyS2->GPS1 -> UART3 ttyS3->TELEM2 -> UART4ttyS4->TELEM3-> UART5ttyS5->RC -> UART6ttyS7->TELEM4/SERIAL4 -> UART8

RC Input (Ardupilot)

OSD Support (Ardupilot)

The MicoAir743v2-AIO supports OSD using OSD_TYPE 5 (MSP_DISPLAYPORT).

VTX Support

The SH1.0-6P connector supports a DJI Air Unit / HD VTX connection. Protocol defaults to DisplayPort. Pin 1 of the connector is 12v so be careful not to connect this to a peripheral requiring 5v.

PWM Output

Compass

The MicoAir743v2-AIO doesn’t have a built-in compass sensor, but you can attach an external compass using I2C on the SDA and SCL connector.

Physical

Mounting: 25.5 x 25.5mm, Φ3mmDimensions: 36 x 36 x 8 mmWeight: 10g

소개

명세서

비행 컨트롤러 펌웨어 필요

INAV: >=5.0.0베타플라이트: >=4.3.0Ardupilot: >=4.3.0PX4: >= 1.14.0

물리적

크기: 20 x 20 x 7.8mm무게: 7g커넥터: SH1.0-6P 1.0mm 피치

연결

유센터u-center-2-사용자 가이드u-blox-M10-SPG-5.10_InterfaceDescription

고객 센터

BANKING INFOMATION

January February March April May June July August September October November December

Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 기압계 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.

펌웨어 / 핀아웃 링크 :
https://micoair.com/flightcontroller_micoair743v2_aio_45a/

MCU: STM32H743VIH6, 480MHz, 2MB Flash
IMU: BMI088+BMI270
Baro: SPL06
TF Card Slot
7x UART
9x PWM
1x I2C
1x SWD
2x ADC (VBAT, Current)
1x LED Strip
1x Beeper
USB Type-C
BEC 5V 2A output (for controller, receiver, GPS, optical flow or other devices)
BEC 12V 2A output (for DJI O3/O4/O4 pro)

Firmware: AM32_F4A_4IN1_F421_2.17
PWM Freq: 48KHz
ESC Protocol: PWM/DShot300/DShot600 (support BDShot)
Continuous Current: 45A * 4
Voltage Support: 2-6S (5.6V-27V)
Tutorial: How to Configure and Update AM32 ESC on MicoAir743-AIO

Ardupilot PX4 Betaflight INAV
Voltage Factor 21.12 21.12 211 211
Current Factor 14.14 14.14 707 707

SERIAL0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA-enabled)
SERIAL2 -> UART2 (DisplayPort, DMA-enabled)
SERIAL3 -> UART3 (GPS, DMA-enabled)
SERIAL4 -> UART4 (MAVLink2, DMA-enabled)
SERIAL5 -> UART5 (DMA-enabled)
SERIAL6 -> UART6 (RCIN, DMA–enabled)
SERIAL8 -> UART8 (DMA–enabled)

ttyACM0->USB
ttyS0->TELEM1 -> UART1
ttyS1->GPS2 -> UART2
ttyS2->GPS1 -> UART3
ttyS3->TELEM2 -> UART4
ttyS4->TELEM3-> UART5
ttyS5->RC -> UART6
ttyS7->TELEM4/SERIAL4 -> UART8

Mounting: 25.5 x 25.5mm, Φ3mm
Dimensions: 36 x 36 x 8 mm
Weight: 10g

INAV: >=5.0.0
베타플라이트: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

크기: 20 x 20 x 7.8mm
무게: 7g
커넥터: SH1.0-6P 1.0mm 피치
3D 프린팅된 배터리 스트랩 GPS 마운트

유센터
u-center-2-사용자 가이드
u-blox-M10-SPG-5.10_InterfaceDescription

BANKING
INFOMATION
