[팰콘샵] S500 쿼드콥터 드론 PDB 에디션 베이직 콤보

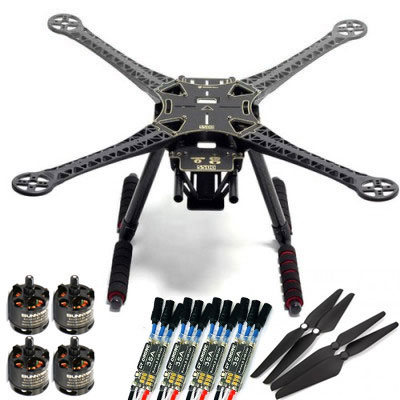

S500 쿼드콥터 드론 PDB 에디션 베이직 콤보 - 4S 사양 (최대 900g 페이로드)

00. 산업/연구/교육용 드론> S500 교육/연구용 (500g~1.5kg 페이로드)

일반가격 : 278,000 (회원 가입시 추가 할인)
적립금 : 2,780원

물류창고 :

재고 : 물류창고 31개있음

상품번호 : QA91899 (※전화문의시 상품번호를 알려주세요)

조립 선택

조립 선택 옵션 선택 ▼

▣ 조립 선택 선택 ==
선택 닫기

미조립

미조립 / 납땜 불필요 버전 (+50,000원)

위에서 옵션을 선택하세요.

위에서 옵션을 선택하세요.

구매 수량

바로구매

장바구니

상품후기

Virtual Assistant

Email Us

Contact Us

Your Email Subject Message

장바구니에 담았습니다.
지금 확인하시겠습니까?

이미지 상품명 선택

기타 필요한 옵션상품 총합계:
0원

옵션 상품을 포함하여 장바구니 담기 >

상품상세설명

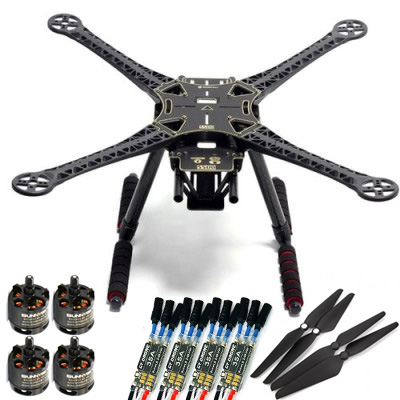

S500 교육/연구용 드론 4S 사양 베이직 콤보 셋트 (최대 900g 페이로드)

F450 과 비슷하면서, 좀 더 좋은 제품을 찾으신다면 이 제품을 추천 드립니다.

본 제품은 프레임 및 모터, 변속기, 프로펠러가 포함된 베이직 콤보 구성입니다.
비행을 위해 조종기와 수신기, 비행 컨트롤러, 배터리, 충전기가 별도로 필요합니다.

F450 과 비슷한 엔지니어링 플라스틱 소재의 암(Arm)에 강화 카본 파이프를 삽입하여 Arm이 더욱 튼튼하면서도 두께가 얇게 제작되었습니다.
F450 의 낭창하고 얇아서 가볍지만 대신 내구성이 너무 약했던 랜딩 스키드와 달리,
S500 은 카본 랜딩 스키드를 채용하여 무게는 가벼우면서도 흔들리지 않고 탄탄한 느낌이 듭니다.

F450 의 저렴한 T2212 모터에 비해 더 뛰어난 퀄리티의 SunnySky X2212 980KV 모터를 사용하며,
최대의 성능을 발휘하는 홀리브로(Holybro) 10인치 엔지니어링 플라스틱 프로펠라가 함께 구성되어 있습니다.

풀셋에 포함된 4S 2900mAh 배터리를 사용할 때 기준으로 최대 추가 페이로드는 약 900g 이지만,
안정적인 비행을 위해서는 약 500g 이하의 추가 페이로드까지 사용하는 것을 권장드립니다.

라디오링크 T8FB 8채널 조종기가 포함되어 있으며, SBUS/PPM 지원하는 드론용 수신기, 14.8V 배터리까지,
조립/셋팅 후 바로 비행할 수 있는 모든 기자재가 포함되어 있습니다.

* 본 제품은 조립이 되어 있지 않습니다.

- 기본 비행 중량 : 1500g (배터리 포함)
- 프레임 대각선 크기 : 500mm

제품 구성
아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다

S500 쿼드콥터 드론 PDB 에디션 Kit (Black Arm) - 카본 랜딩기어 포함
[SUNNYSKY] X2212 980KV 드론모터 450-550급 (CW)
[SUNNYSKY] X2212 980KV 드론모터 450-550급 (CCW)

[GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone
[Holybro] 1045 (10x4.5) 프로펠라 (s500 V2 / 2조 / 1대분) - 강력추천!

제품 구성품 1 : S500 쿼드콥터 드론 PDB 에디션 Kit (Black Arm) - 카본 랜딩기어 포함
S500 쿼드콥터 프레임 키트 (카본 랜딩 스키드) - 500급 드론

- S500 쿼드콥터 500급 드론입니다.
- 본 제품은 프레임만 있는 제품으로 별도의 모터, 변속기, FC, 배터리, 송수신기가 필요합니다.

S500 키트는 저렴하고 가벼우며, 간단하고 조립이 쉽습니다.
픽스호크 2.4.8, 픽스호크4, 6C, Pix32 v6 등 다양한 비행 컨트롤러와 완벽하게 호환됩니다.
이 S500 프레임은 다양한 소재를 혼합하여 제작되었습니다. 팔은 고강도, 초내구성 폴리아미드-나일론 복합 소재로 제작되었으며, 중앙 부분은 탄소 섬유 막대로 보강되었습니다.
랜딩 기어는 직경 16mm 및 10mm의 탄소 섬유 튜브로 구성되어 있으며, 이전 버전보다 두껍고 강화된 플라스틱 티 커넥터를 통해 연결됩니다.
이 제품은 랜딩 기어와 1.5mm 두께의 상하부 플레이트를 갖춘 견고하고 가벼운 쿼드콥터 프레임입니다. 하부 플레이트에는 깔끔하고 간편한 배선을 위한 전원 분배보드(PDB)가 내장되어 있습니다.
또한, 완벽한 무게 분산을 위해 조절 가능한 배터리 마운트가 있습니다.
하부 프레임은 다양한 카메라 마운트와 짐벌을 장착할 수 있어 다양한 용도에 적합합니다.

모든 프레임 볼트에 미리 나사산이 가공된 슬리브가 있어 조립이 매우 간단하며, 잠금 너트가 필요하지 않습니다.
전체 구조에 단일 크기의 볼트를 사용하므로 조립 시 단일 크기의 육각 볼트만 필요합니다.

조립시 주의사항

아래 이미지는 S500의 하판입니다.

전원부입니다. XT60 또는 딘스잭을 하단에 끼워 납땜하실 수 있습니다.
위, 아래로 극성이 +, -입니다. 아래 이미지와 같은 양쪽으로 납땜하시면 배터리 연결시 쇼트가 납니다.

제품 구성품 2 : [SUNNYSKY] X2212 980KV 드론모터 450-550급 (CW)
SUNNYSKY X2212 980KV Outrunner Brushless Motor For Drone (드론모터 450-550급)

●특징
SunnySky 모터는 검정된 제품으로 3D기체나 파일런에 사용시 최고의 만족을 드립니다.
SunnySky 모터는 일제 베어링을 사용하여 오랜시간 사용이 가능합니다. 소음도 적습니다.
일본 kawasaki stator steel을 사용 효율성을 높혔습니다.
고순도 무산소동선 (Oxygen free pure copper wires) 사용
사용된 고급의 마그네틱 자석은 180 ℃이상을 견딥니다.
CNC로 커팅된 모터 케이스.실리콘 와이어 사용,Patented balance techniques,Unique wiring method.

아래 이미지의 3, 4 번 모터 방향입니다.

●이미지 및 제원

프로펠라는 포함되어 있지 않습니다.

제품 구성품 3 : [SUNNYSKY] X2212 980KV 드론모터 450-550급 (CCW)
SUNNYSKY X2212 980KV Outrunner Brushless Motor For Drone (드론모터 450-550급)

●특징
SunnySky 모터는 검정된 제품으로 3D기체나 파일런에 사용시 최고의 만족을 드립니다.
SunnySky 모터는 일제 베어링을 사용하여 오랜시간 사용이 가능합니다. 소음도 적습니다.
일본 kawasaki stator steel을 사용 효율성을 높혔습니다.
고순도 무산소동선 (Oxygen free pure copper wires) 사용
사용된 고급의 마그네틱 자석은 180 ℃이상을 견딥니다.
CNC로 커팅된 모터 케이스.실리콘 와이어 사용,Patented balance techniques,Unique wiring method.

아래 이미지의 1, 2 번 모터 방향입니다.

●이미지 및 제원

프로펠라는 포함되어 있지 않습니다.

제품 구성품 4 : [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone
[GT Drone] 35A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.
6-레이머, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.
입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,
BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.
(LED 설정의 기본값은 OFF 입니다)

대부분의 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.
그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,
픽스호크를 통해 ESC 설정에 접속할 수 있습니다.
자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >
- Utilizes high-performance EFM8BB2 50MHz MCU
- Capacity : 30A
- Input Voltage: 2S~5S(7.4V~18.5V)
- Continuous Current : 35A
- Burst Current(10s) : 45A
- BEC : NO(Opto)
- Programming : YES
- PCB+ power cord length: 12cm
- PCB+ signal line length: 16cm
- Dimension : 13x25x5.4mm
- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.
A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.
The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.
Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.
이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)
MOT_PWM_TYPE = 6 (DSHOT 600)
SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)
SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)
SERVO2_FUNCTION = 0
SERVO3_FUNCTION = 0
SERVO4_FUNCTION = 0
SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)
SERVO10_FUNCTION = 34
SERVO11_FUNCTION = 35
SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,
픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

BLHeli_S 펌웨어 설정에 대한 자세한 내용은 아래 동영상을 참고하세요.

<제품 이미지>

제품 구성품 5 : [Holybro] 1045 (10x4.5) 프로펠라 (s500 V2 / 2조 / 1대분) - 강력추천!
[Holybro] X500 V2 전용 1045 프로펠라 (2조 / 1대분)

450~550 드론 + 기존 사용중인 프롭이 9~10인치 제품인데
픽스호크 FC 사용시 드론 비행성이 불안정할 경우,
프로펠라를 이 제품으로 사용하면 괜찮아 지는 경우가 많습니다!

일반 저렴한 프로펠라들 보다 가격이 비싸지만, 그만큼 품질이 뛰어나므로,
픽스호크 FC 를 사용하는 450~550 드론 사용자에게 추천드립니다!
