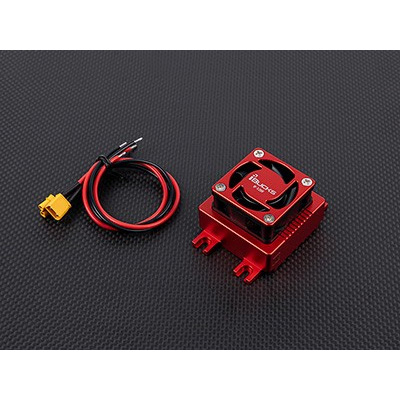

![[팰콘샵] IF-120F [iBucks] IF-120F Universal DC/DC Regulator BEC (5.0V/10A/HV) - 국산 KC인증](/shop/data/goods/1775795798_l.jpg)
상품상세설명
믿을 수 있는 팰콘샵, 6가지 안심 약속

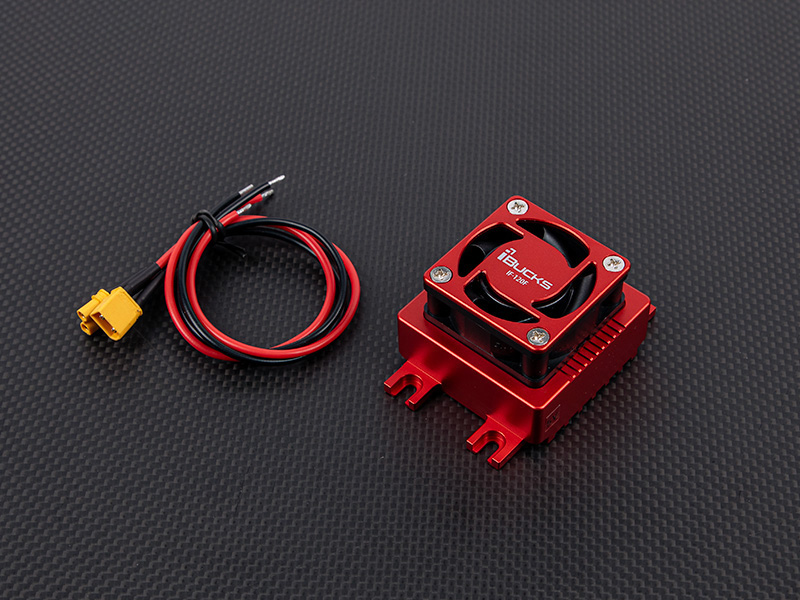

[iBucks] IF-120F Universal DC/DC Regulator(85V-5.0V/10A)
100% Made in KOREA!
ECI㈜의 산업용 DC-DC 컨버터는 드론의 소형 경량화와 고효율 전력 제어 장치에 적합한 고압 DC 전력 제어 장치(DC-DC 컨버터)입니다.
이 제품은 높은 DC 전압(최대 85V)을 5V, 12V, 24V로 변환해 주며, 최대 10A 안정적인 전력 출력을 지속적으로 제공할 수 있는 DC-DC 컨버터입니다.
1. 고전력 자동차용 DC/DC 레귤레이터
2. 자동차 모터 드라이브, ADAS
3. 모빌리티 전력 제어(전기 스쿠터, 바이크, 기타)
4. 배터리 충전 장치로 사용 가능(Li-Po : 20 Cell / 84V / 10A)
5. 고효율, 소형화, 경량화가 요구되는 산업용 DC/DC 레귤레이터
6. 자동차의 엔터테인먼트 시스템 또는 전자 장치 및 조명
7. HEV, EV 파워트레인 시스템의 고전압 DC 출력을 조정하여 에어컨과 같은 보조 시스템에 전원 공급
8. 기타 고전압 전력 장치의 전압을 원하는 전압으로 다운시켜 안정적인 DC 전력 공급
아울러 드론과 무인항공체의 안정적인 전력 공급을 위해 심혈을 기울인, 국산 제품에 대한 믿음을 바탕으로 개발한 제품이며, 사용자가 별도의 지식이 없이도 쉽게 설치하고 쓸 수 있도록 설계되었습니다.
ECI㈜의 DC-DC 컨버터 제품은 모두 국내 KC 인증과 미국 FCC 인증을 득하였습니다.
![[팰콘샵] IF-120F [iBucks] IF-120F Universal DC/DC Regulator BEC (5.0V/10A/HV) - 국산 KC인증](https://www.rcbank.co.kr/shop/data/editor/f422c30561004e4b.jpg)
<제품 소개 (Introduction)>
본 제품은 드론의 소형 경량화와 고효율 전력 제어 장치에 적합한 고압 DC 전력 제어 장치(DC-DC 컨버터)로서 안정적인 전력 출력을 지속적으로 제공할 수 있는 DC-DC 컨버터입니다.
1. 셀 수가 많은 배터리 팩 시스템(Li-Po 10S~20S)
2. 하이브리드, 전기 및 파워 트레인
3. 드론의 통신 장치 및 컨트롤러 전력 공급 장치(초소형 고효율 시스템에 적합)
4. 산업용 대형 드론의 전원 공급 장치 또는 약제 펌프의 전원 공급
5. 로보트의 각 관절용 Servo Motor 전원 공급 장치
6. 기타 선박용 DC LED 전구 전원 공급 장치
7. 태양광 솔라 판넬 충전 장치
<제품 특징 (Features)>
- 입력 전압 범위 : IF-120(15~85V) / IF-120F(9~85V) / IF-240(27~85V) DC
- 출력 전압/전류 : IF-120(12V 10A) / IF-120F(5V 10A) / IF-240(24V 10A) DC
- 효율 : 94%(@240W/120W/50W)
- 보호기능 : 과전류, 과전압, 단락
- 냉각 방식 : 공냉식
- 인증사항 : KC, FCC
<주의 및 안전 사항 (Warning)>
- 잘못된 설치나 사용은 제품 손상, 화재, 또는 심각한 상해를 유발할 수 있습니다.
- 사용자는 반드시 본 설명서의 지침을 엄격히 준수해야 하며, 지침을 따르지 않아 발생한 문제에 대해서는 제조사가 책임지지 않습니다.
- 전원 및 배터리와 연결은 기구적으로 극성이 보호되어 있지만 임의로 변경하게 될 경우 파손될 수 있습니다.
- 특히 입력 단자와 출력 단자 구분에 신경써 주시길 바랍니다.
<기술 사양 (Specifications)>
| 항목 | 사양 |
| 입력 전압 (Input Voltage) | IF-120(15~85V) / IF-120F(9~85V) / IF-240(27~85V) DC |
| 출력 전압 (Output Voltage) | IF-120(12V) / IF-120F(5V) / IF-240(24V) DC |
| 출력 전류 (Output Current) | Max. 10A(IF-120, 120F, 240) |
| 출력 전력 (Output Power) | IF-120(120W) / IF-120F(50W) / IF-240(240W) |
| 효율 (Efficiency) | 최대 94% |
| 동작 온도 | -40℃ ~ +85℃ (과열 셧다운 +175℃) |
| 냉각 방식 | 공냉 |

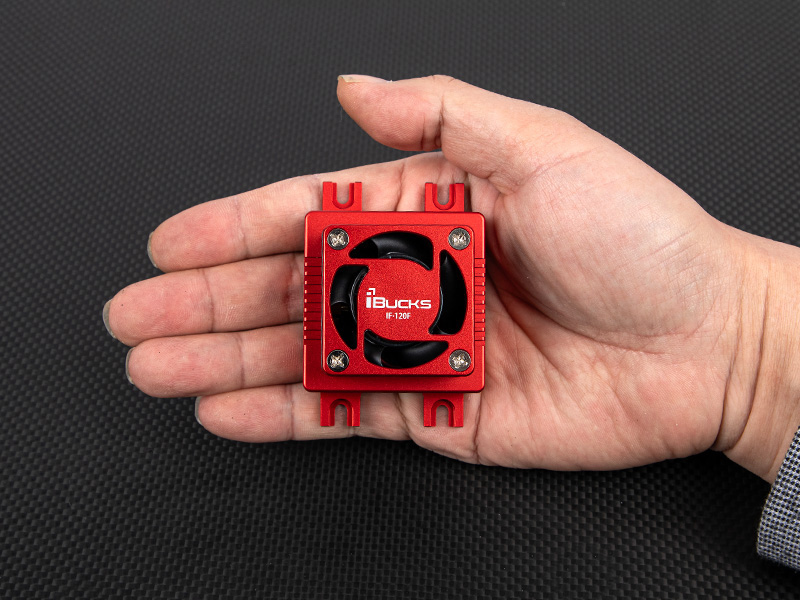

| 크기 (Dimension) | 51(71)W x 51L x 21(37)H (With Fan&Stand Foot) mm |
| 무게 | 80g |
![[팰콘샵] IF-120F [iBucks] IF-120F Universal DC/DC Regulator BEC (5.0V/10A/HV) - 국산 KC인증](https://www.rcbank.co.kr/shop/data/editor/35501faad61813c4.jpg)
IF-120 Series Line-ups
![[팰콘샵] IF-120F [iBucks] IF-120F Universal DC/DC Regulator BEC (5.0V/10A/HV) - 국산 KC인증](https://www.rcbank.co.kr/shop/data/editor/0ddd52c9adfae335.jpg)
Dimension
![[팰콘샵] IF-120F [iBucks] IF-120F Universal DC/DC Regulator BEC (5.0V/10A/HV) - 국산 KC인증](https://www.rcbank.co.kr/shop/data/editor/31569e750700ade1.jpg)
![[팰콘샵] IF-120F [iBucks] IF-120F Universal DC/DC Regulator BEC (5.0V/10A/HV) - 국산 KC인증](https://www.rcbank.co.kr/shop/data/editor/16931b2fc30759d9.jpg)
레귤레이터(BEC) 사용시 아래의 사항에 주의하십시오. ● 본 제품은 취미용 RC용으로 제작된 전용 기기입니다. 다른 용도로 사용시 보증하지 않습니다. ● 본 제품은 배터리(또는 전원)의 전압을 낮춰주는 전자 기기입니다. ● 공산품의 특성상 낮은 확률로 불량이 있을 수 있으므로, 반드시 미리 출력되는 전압을 확인한 후 사용하십시오. ● 서보 및 수신기, FC 등 사용하실 기기에 장착하기 전 반드시 출력 전압을 먼저 확인하십시오. ● 제품 초기 불량시 본품에 대해서만 교환이 가능하며, 본 기기로 인해 파생된 서보, 수신기 및 기타 장비의 손상에 대해서는 제조사 및 판매처에서 책임지지 않습니다. |
