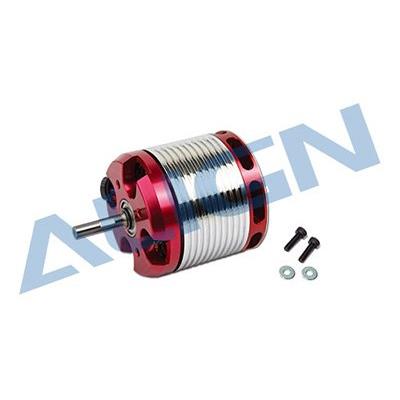

![[팰콘샵] HML47M01T [Align] 520MX Brushless Motor(1600KV/3527)](/shop/data/goods/1498403131000_l.jpg)
적립금 : 1,250원
상품상세설명

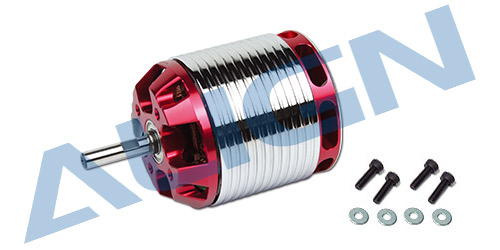

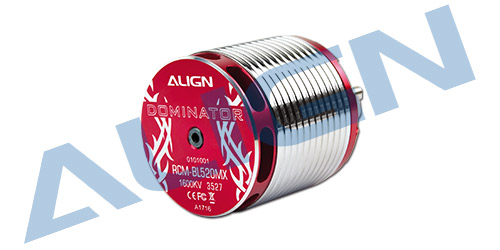

AlignRC 520MX BL Motor(1,600KV) RCM-BL520MX
ALIGN "MX" 시리즈의 일곱 번째 모터 ALIGN BL 520MX Super Torque Motor.
1. The 520MX 모터는 엔드벨에 방사형 팬을 통합하여 열을 분산시키는 강력한 공기 흐름을 생성합니다.
모터 설계의 미세 조정 및 무게 감소는 극적인 전력 증가에 기여할뿐만 아니라 고효율 냉각 시스템은 이전 세대의 모터와 비교할 때 비행 중 및 비행 후 더 낮은 작동 온도를 가능하게합니다.
2. The 520MX 모터는 다른 소형 모터가 가지고 있는 진동 문제를 개선하기 위해 밸런스 작업이 완료되어 있습니다.
3. 높은 토크, 고효율, 안정적이고 조용한 작동
4. 고속 회전용 볼 베어링, 강력한 마그네틱 아웃 러너 로터.
5. Trex 500X / 500L에 적합합니다.
추천 모터 피니언 기어 : 일반 비행의 경우 12T, 3D 비행의 경우 13T
<제품사양>
●입력 전압 :6S
●최대 연속 전류 :85A/130A(2sec)
●최대 출력 :1900W/2750W(2sec)
●회전 속도 :1600KV
●스테이터 규격 :3527
●스테이터 암 :9
●마그넷 폴 :6

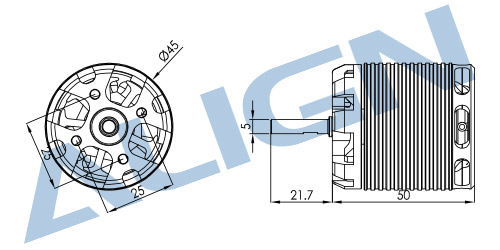

●크기 : 샤프트 Φ5xΦ45x71.7mm
●무게 : 약 267g
●소켓 나사 x 4 (M3x10)
●M3 와샤 x 4 (Φ3xΦ8x1)
![[팰콘샵] HML47M01T [Align] 520MX Brushless Motor(1600KV/3527)](/shop/lib/meditor/../../data/editor/1498403432.jpg)
![[팰콘샵] HML47M01T [Align] 520MX Brushless Motor(1600KV/3527)](/shop/lib/meditor/../../data/editor/1498403437.jpg)
![[팰콘샵] HML47M01T [Align] 520MX Brushless Motor(1600KV/3527)](/shop/lib/meditor/../../data/editor/1498403441.jpg)
![[팰콘샵] HML47M01T [Align] 520MX Brushless Motor(1600KV/3527)](/shop/lib/meditor/../../data/editor/1498403445.jpg)

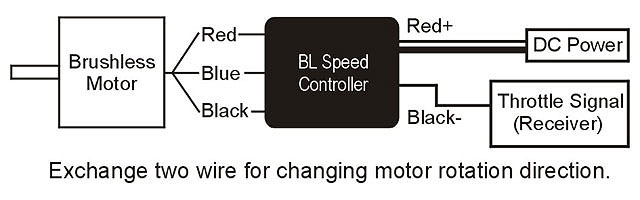

브러쉬리스 모터 사용시 아래의 사항에 주의하십시오. ● 브러쉬리스 모터에는 극성이 없습니다. 변속기와 연결하는 3 선은 색상 등의 상관이 없이 아무거나 연결하시면 되며, 연결 후 모터가 반대로 돌아갈 경우 3선 중 임의의 2선을 서로 바꿔서 연결하십시오. ● 각 제품의 상세 내용에 표기된 데이터 시트(Data Sheet)는 제조사에서 제공하는 것으로, 팰콘샵에서 보증하지 않습니다. ● 모터가 돌아가지 못하는 상태(추락 등)에서 스로틀을 올려 놓지 마십시오. 어길 경우 모터가 손상될 수 있습니다. ● 모터를 고정시켜 놓은 상태(비행중이지 않은 상태)에서 스로틀을 80% 이상 과도하게 올리지 마십시오. 모터의 열이 식지 않으므로 과부하로 모터가 손상될 수 있습니다. ● 스로틀을 올렸을 때 모터가 원활하게 회전하지 않을 경우 (드르륵 거리며 돌지 않을 때) 이는 코깅(Cogging) 현상이 일어나고 있는 것입니다. 코깅 현상이 일어나면 빨리 스로틀을 완전히 내려서 더이상 변속기가 모터를 돌리게끔 시도하지 않도록 하십시오. 코깅 현상이 일어나고 있는데도 스로틀을 빨리 내리지 않을 경우, 변속기에서 모터쪽으로 전류가 제대로 흐르지 못해 과부하가 일어나고, 곧 제품이 손상될 수 있습니다. ● 모터를 프레임에 고정할 때 너무 긴 나사를 사용하면 모터 내부의 코일에 나사가 닿을 수 있습니다. 이 경우 나사로 인해 코일이 손상될 수 있으므로 나사의 길이에 주의하십시오. 위의 문제로 인한 손상은 소비자 과실이며, 초기 불량으로 처리되지 않습니다. 코깅 현상의 원인과 해결 방법 코깅 현상은 변속기와 모터를 연결하는 3가닥의 전선 중 1개 이상에서 전기가 제대로 흐르지 못할 때 일어납니다. 따라서 전기만 제대로 흘러 준다면 쉽게 해결할 수 있습니다. 아래의 순서대로 문제가 있는 부분을 찾아 보십시오.
1. 모터↔변속기 연결 커넥터 : 가장 자주 문제가 발생하는 부분입니다. 커넥터 납땜 불량, 커넥터 자체 접점 불량이 원인일 수 있습니다. 커넥터를 다시 납땜하거나, 다른 커넥터로 변경해서 납땜하거나, 커넥터 없이 전선을 직접 납땜해 보십시오. 2. 모터선 : 중간에 끊어진 부분이 없는지 점검합니다. 3. 변속기선 : 중간에 끊어진 부분이 없는지 점검합니다. 4. 모터선 (시작부분) : 모터선이 시작하는 부분은 아주 얇은 모터 코일이 모터선에 납땜이 되어 있습니다. 이 부분에 힘을 가하거나, 또는 접었다 폈다 반복하는 등 무리를 주게 되면 납땜이 떨어지거나 아예 절단될 수 있습니다. 단순히 납땜이 떨어진 경우 다시 용접하시고, 아예 절단된 경우 복구가 어렵습니다. 5. 모터 내부 코일 : 1~4번까지 점검해도 아무 문제가 없을 경우, 일단 변속기를 다른 제품으로 교체해 보십시오. 다른 변속기를 사용해도 똑같이 코깅 현상이 일어난다면 모터 내부 코일이 끊어진 것이므로 모터를 교체하십시오. |
