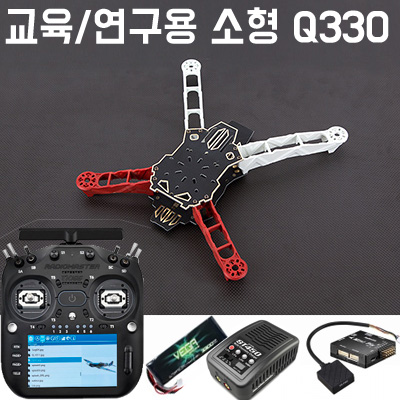

[교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S 타라니스 호환 디지털 16채널 조종기 포함 풀셋

본 제품은 프레임 및 모터, 변속기, 프로펠러 및 조립에 필요한 배선, GPS 마운트 및

교육/연구용 비행 컨트롤러(FC)인 미니 픽스호크 + GPS 가 포함된 패키지 구성입니다.

타라니스와 같은 OpenTX 를 사용하는 최신형 조종기인 TX16S 디지털 16채널 조종기 및

배터리, 충전기가 함께 구성되어 있는 풀셋 구성으로,

조립/셋팅 후 바로 비행할 수 있는 모든 기자재가 포함되어 있습니다.

* 본 제품은 조립이 되어 있지 않으며, 직접 조립 하셔야 하는 제품입니다.

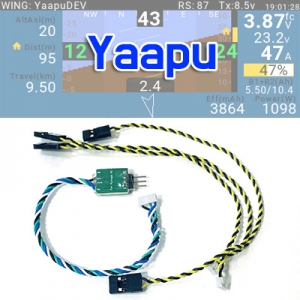

양방향 ELRS 수신기가 포함되어 있으므로, 조종기에서 Yaapu 텔레메트리를 사용할 수 있습니다.

( Yaapu 텔레메트리 기능은 Ardupilot 펌웨어 전용으로, PX4 펌웨어는 지원하지 않습니다.)

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
[TR] Q330 PDB Edition Frame Kit 드론 키트	[RadioLink] 미니 픽스호크 크로스플라이트 비행컨트롤러 + TS100 Mini M10 GPS	[RTS] RS2205-2300KV 레이싱드론용 정방향 모터
[RTS] RS2205-2300KV 레이싱드론용 역방향 모터	[CY] Cyclone-35A BLHeli_S ESC (2S~5S) for Racing Drone	[Azure Power] 4.8x3.8 프리스타일 프롭펠라 (1대분)
PT-B1600N-SP55 (11.1V, 3S1P, 55C /JST-XT) 리튬 폴리머 배터리	[YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)	라디오마스터 TX16S Mk3 조종기 (ELRS, 차콜 색상)
[SuperD] ELRS 2.4GHz Nano RX 나노 수신기 (KC, GH1.25 배선완료)	ELRS 수신기 선 납땜 완료 후 출고 (KoaFC GH1.25)	18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)

제품 구성품 1 : [TR] Q330 PDB Edition Frame Kit 드론 키트

TAROT Q330 Frame PDB Edition - KIT

Tarot사의 QAV330 Racing Quad Kit.(V2)

파격적인 가격, 깜찍한 사이즈에 Trust 구조의 엔지니어링 플라스틱으로 제작된 튼튼한 Arm 사양 등등... 초보자 입문 및 교보재용으로 적합한 프레임 입니다.

상판 프레임은 PCB 패턴 설계로 변속기 및 전원 라인은 손쉽게 솔더링이 가능합니다.

Q330은 비등방형 프레임 휠로서 크루즈 비행 등에 적합합니다.

Looking for a little more maneuverability from your next quadcopter?

Q330 frame with downswept style arms that will produce a better CG and will increase the overall maneuverability with total yaw authority.

The latest design also includes super tough glass filled nylon arms with vertical struts to reduce weight and increase the strength of each arm.

The new style arms have pre-molded landing skids to keep your setup simple, however the frame has additional mounting holes for FPV equipment etc.

The lower deck of the Q330 has an integrated printed distribution board (PDB) for neat and easy equipment installation.

The upper and lower deck spacing has been increased to allow for additional equipment to be fitted without ruining the aesthetics of your quadcopter.

• Glass filled nylon arms for increased strength and durability
• Lightweight arm design
• Integrated PDB for easy wiring and tidy installation
• Increased internal space for additional electronics/equipment
• Additional mounting holes for frame upgrades

• Frame Diameter: 330mm
• Frame Spacing: 30mm
• Frame Weight: 150g
• Material: Glass fiber (center plates), Nylon filled glass fiber (arms)

• 4 x 2204 / 2206 Size motors
• 4 x 6045 Props
• 4 x 12~20amp ESC's
• Flight Controller
• FPV Gear (optional)
• 3S 1300-1200mAh LiPoly battery

<제품 이미지>

- Q330 Frame 사이즈

제품 구성품 2 : [RadioLink] 미니 픽스호크 크로스플라이트 비행컨트롤러 + TS100 Mini M10 GPS

주의 : 라디오링크 미니 픽스는 제조사에서 제공하는 전용 펌웨어만 사용이 가능하며, 펌웨어 설치가 미리 되어 있는 상태로 출고됩니다.

절대 펌웨어 자동 업데이트를 하지 마십시오 (업데이트시 사용 불능이 될 수 있습니다)

경고

RadioLink CrossFlight는 ArduPilot에서 지원되지 않습니다. ArduPilot 개발팀이 알고 있는 한, RadioLink는 ArduPilot 수정에 대한 소스 코드 공개를 거부한다는 점에서 ArduPilot의 GPLv3 라이센스를 위반하고 있습니다. 개발팀에서는 이 제품 대신 지원되는 다른 많은 보드 중 하나를 선택할 것을 권장합니다.

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

crossflight

소프트웨어로 진동 댐핑, 미니 픽스만큼 안정적!
멀티로터, 마이크로 레이싱 드론, 비행기, 헬리콥터, 자동차, 보트, 잠수함, 레이더트래커에 적용 가능한
재개발용 소스 코드를 GitHub에서 받을 수 있습니다.

소프트웨어 진동 댐핑

종합적인 기술 지원

OSD 모듈 통합

자동화 소프트웨어 테스트

효율적인 비용 솔루션

10채널 PWM 출력

기술 보증

칼만 필터링 기술과 관성 항법 알고리즘을 결합한 독특한 고 동적 알고리즘 비행 컨트롤러로
여러 비행 자동차 및 고속 자율 드론에 널리 사용할 수 있습니다.
드론용으로 이상적인 작동 효과를 구현하고 그 밖의 여러 산업에서 요구하는 임무 수행을 할 수 있습니다.

공급 보증

기존의 칩 제공에 제약을 받았던 문제를 극복하고 비행 제어 시스템 분야 연구, 지속적인 독자적 연구 개발 능력,
칩의 제약을 받지 않는 안전한 연구 개발 시스템 구축으로 주요 전자 부품의 생산이 중단되더라도
crossflight 비행컨트롤러 비행 제어기는 안정적인 출하 및 기능 개선과 업그레이드를 계속 지원합니다.

자동화 소프트웨어 데스트 시스템 품질 보증

픽스호크 및 미니픽스와 동일한 자동화 소프트웨어 테스트 시스템을 통해 센서부터 연결 포트 및
인터페이스까지 테스트 자동화를 실현할 수 있습니다. 테스트 효율성과 품질 보증이 기존의 수동 테스트보다
훨씬 뛰어나 모든 교차 비행의 모든 기능의 품질을 보장합니다.

Crossflight 성능 테스트

쉬운 사용

어렵지 않은 설치 및 매개 변수 설정

지난 10년간의 연구 개발의 축적으로 비행기, 멀티콥터, 헬리콥터, 자동차, 보트 등 모든 기종의
모든 기능을 재분석하고 재시험을 거쳤습니다. 각 기종의 기본 사용법, PID 파라미터 조정, 로그 보기 등
모든 기능에 필요한 사용 가이드를 제공합니다.

미니 픽스만큼 안정적인 소프트웨어 진동 댐핑

미니 픽스와 동일한 소프트웨어에 의한 진동 댐핑은 고주파 진동을 효과적으로 차단하고 센서 데이터의 정확성을 제공하며 비행을 보다
안정적으로 만들 수 있습니다. 고정 날개를 가진 모든 비행기, 드론 (레이싱 드론 포함) 등 장착 프레임을 추가 할 필요가 없습니다.

* 비행 중 기류가 기압에 미치는 상호 작용 효과를 보호하기 위해 쉘이 완전히 닫혀 있습니다.
* 기압계 테스트의 정확성을 보장하기 위해 메인보드에 기압 통풍구가 있습니다.
* 쉘 설계와 소프트웨어에 의한 진동 감쇠로 라디오링크 crossflight는 더 나은 고도 유지 효과를 얻을 수 있습니다.

OSD 모듈 통합 실시간 제스처 시각화 디스플레이

외부 OSD 모듈 없이도 항공기의 비행 방향, 위치 등의 OSD 정보를 실시간으로 그래픽으로 표시할 수 있습니다.
조종사는 레이싱 드론, 장거리 고정익 항공기 등 항공기의 퍼스트뷰(FPV) 비행 중에도
언제든지 기체의 상태와 좌표*를 직관적으로 파악할 수 있어 보다 편안한 비행 경험을 제공합니다.

* 비행 모드, 거리, GPS 별, 경도 및 위도, 수직 속도, 자기 편차, 현재 시간, 배터리 전압, 전류, 풍속, 복귀 경로, 정확한 경로,
진동 상태, 방향 등과 같은 비행 정보를 실시간으로 표시합니다. 풍부한 매개변수 표시와 세심한 설정으로 더욱 안전한 비행이 가능합니다.

10채널 PWM 출력

39.7*39.7*13mm 미니 사이즈의 crossflight는 최대 10채널의 PWM 출력을 지원하며 멀티로터, 비행기, 헬리콥 등에
적용할 수 있습니다. 항공 사진, 공공 안전, 항공 측량 및 AEC, 전기, 석유 및 가스, 측량 및 매핑, 농업, 교육 및 비행 형성 등
다양한 산업 분야에서 사용할 수 있습니다.

미니 사이즈

크기가 39.7*39.7*13mm에 불과하여 불필요한 중복 인터페이스를 제거하고 설치의 복잡성을 줄였으며,
연결 케이블을 포함한 총 중량은 54g으로 전체 기계의 무게를 줄여 비행 시간을 연장하고 소형 고속 항공 촬영 드론에 설치할 수 있습니다.

효율적인 비용 솔루션

최첨단 UAV 솔루션, UAV 교육, 비행 형성, 교육 회사, 보안 및 구조, 공공 안전 등 과 같은
다양한 응용 분야에서 효율적입니다.

OSD: GND, VOUT, VCC(5V), GND, VCC(5V), VIN
GPS/I2C: GND, SDA(3.3 pullups), SCL(3.3V pullups), RX(IN 3.3V), TX(OUT 3.3V), VCC(5V)
RC IN/BUZZER: VCC(5V), RC IN, GND, Null, BZ(-), BZ(+)
POWER: VCC(5V), VCC(5V), Current, Voltage, GND, GND
USB: Type-C
TELEM1: VCC(5V), TX(OUT 3.3V), RX(IN 3.3V), GND
TELEM2: VCC(5V), TX(OUT 3.3V), RX(IN 3.3V), GND

* crossflight는 라디오링크 미션 플래너, 아두파일럿 미션 플래너 및 QGC 미션 플래너를 통해 매개변수를 설정할 수 있습니다.
* crossflight는 라디오링크 전용 미션 플래너를 통해서만 펌웨어를 업그레이드할 수 있습니다.
* crossflight의 최신 펌웨어는 별도로 공지되지 않습니다. 필요에 따라 업그레이드하시기 바랍니다.

구성품

비행 제어(crossflight)*1

전원 모듈(2-12S 지원)
*1

버저
*1

I2C 전송 보드
*1

FC 상태 표시 LED
*1

버저 및 수신기 연결 케이블
*1

전원 모듈 연결 케이블
*1

I2C 전송 보드 연결 케이블
*1

OSD 포트 연결 케이블
*1

TELEM1&2 포트 연결 케이블
*2

FC 상태표시 LED 케이블
*1

양면 접착 테이프 A
*1

양면 접착 테이프 B
*1

Type-C 케이블
*1

매뉴얼
*1

SPEC

Weight & Dimension
Dimension	39.739.712.1mm (1.56"1.56"0.48")
Weight	16.5g(0.58oz), 54g(1.9oz when all the connect wires included)

Hardware
Processor	HC32F4A0PITB

Sensor
Gyro & Accelerometer	ICM42670
Compass	VCM5883L
Barometer	LPS22HB
FRAM	Without FRAM, use the internal flash to store parameters, 2617 waypoints for multi-copters, and 2623 waypoints for airplanes, cars, and boats.
Buzzer	1
Switch	None

Connector
Type	JST GH1.25 Connector
PWM Output	10 PWM Output
Mavlink UART	2(without CTSRTS)
USB Port	1(Type-C)
GPS UART/I2C Port	1
RC In Signal Input	PPM/SBUS
RSSI Output	Support
OSD Module	OSD Module Integrated
ESC Protocol	PWM, DShot, and OneShot Protocol
DShot/OneShot Protoco	upgrade the firmware to the latest first
RTK	Support
Redevelopment	Support

Power Module Specifications
Weight	16g(0.56oz) without wire
Input Voltage	2-12S
Input Current	90A
Output Voltage	5.1V
Output Current (BEC)	2.5A
Input Current (connect to one ESC only)	20A

Adaptable Models
Models	Airplane/3-8 Copters/Helicopter/Car/Boat/Submarine/Radartracker

Operating Paramteters
USB Voltage	5V±0.3V
Servo Voltage	Not applicable
Operating Temperature	-40~80℃

제품 구성품 3 : [RTS] RS2205-2300KV 레이싱드론용 정방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

일반적인 저가형 P-Type 네오디움이 아닌 N-Type(N52) 네오디움 자석을 채용, 아울러 일본산 MineBee(NMB) 베어링이 기본사양으로 탑재, 또한 하드한 추락에도 휘지 않고 버틸 수 있도록 고주파 열처리된 Hollow(중공) 방식의 탄소강 샤프트를 채용!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

정피치 모터(CW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CCW 로 표기되어 있으나, 실제로 프롭 어댑터가 은색인 정방향(CW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 정방향(CW)으로 표기하고 있습니다.

RTS RS2205 Race Spec Motors ;

Introducing the Emax Race Spec family of high performance brushless motors for multirotor FPV racing. Redesigned and engineered to perform better than most in it’s class, every motor is precision crafted within tight tolerances. Paired with performance driven props from any leading manufacturer will result in unreal thrust.

Cooling:
The unique fins machined into the bell draw up cool air from the motor base and through the coils as the motor spools up. The faster it spins, the more air it ventilates. Cooling fins significantly reduce heat soak by at least 30%. This “cool” feature allows the RS2205 to not only have a longer lasting motor, but also harness the power of N52 magnets.

N52 Magnets:
Uses the highest grade magnets. Better acceleration, stopping power, and sustained RPMs during high kv.

Bearings:
Genuine Japanese NMB Bearings provide long lasting, smooth performance.

Thrust:
Produces over +1,000g of thrust using 4S and GF5045BN.

Key Features:
- 1K+ Thrust with 4s battery and recommend propeller combo
- Cooling Series Bell Design reduces motor temperature by at least 30%
- Highest Grade N52 Neodymium magnets
- Genuine Japanese NMB Bearings
- Each Motor is Dynamically Balanced in the factory.
- 15mm Extended Prop Shaft allows virtually any prop with 5mm hole.

Windings made from copper of high purity

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 4 : [RTS] RS2205-2300KV 레이싱드론용 역방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CCW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

역피치 모터(CCW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CW 로 표기되어 있으나, 실제로 프롭 어댑터가 검정색인 역방향(CCW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 역방향(CCW)으로 표기하고 있습니다.

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 5 : [CY] Cyclone-35A BLHeli_S ESC (2S~5S) for Racing Drone

[Cyclone] Cyclone-35A BL Heli-S ESC (DShot150/300/600/One Shot)

초 소형! 초 경량!

최신 EFM8BB21F16G 칩셋을 장착한 소형 드론용 변속기로서 BL Heli-S 및 Shot 150/300/600 디지털 쓰로틀 방식을 지원합니다.

6-레이어, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 30A

- Burst Current(10s) : 40A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.
A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability. The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.
Integrated RGB multi-color bright LED night light, night flight is even more dazzling.
It supports BLHeli-S and DShot 150/300/600 digital throttle. It has strong anti-jamming ability and quick response.
By default, the hardware PWM is turned on and the Damped Light hardware PWM drives the motor. The noise is low and the throttle response is smoother.
Damped Light mode, regenerative braking function, make motor deceleration more sensitive and effective, control more precise; Active continuous current technology, so that the battery recovery power, prolong the duration.

- Voltage: Support 2-5S power supply
- Working current: 35A / Continuous current 35A, peak 45A/10s
- Support protocols: dshot 125/300/600, oneshot 125
- Weight: 6g
- Size: 13*28.5
- Power cord length: 18AWG 90mm
- Signal line length: 150 mm

<제품 이미지>

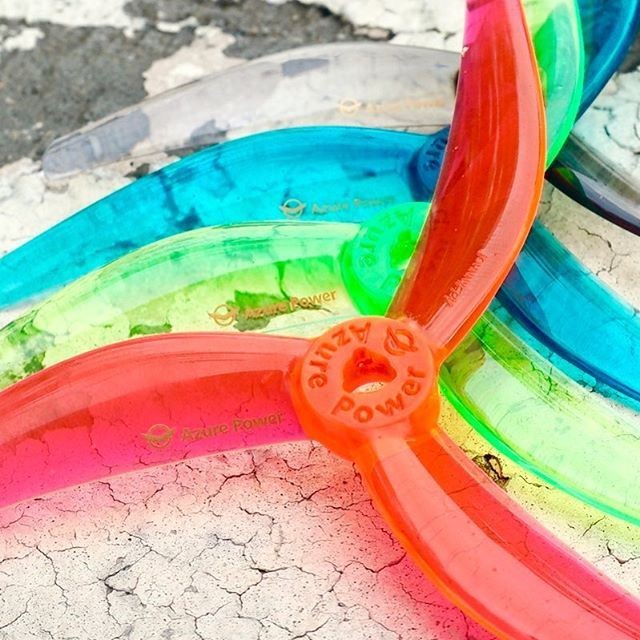

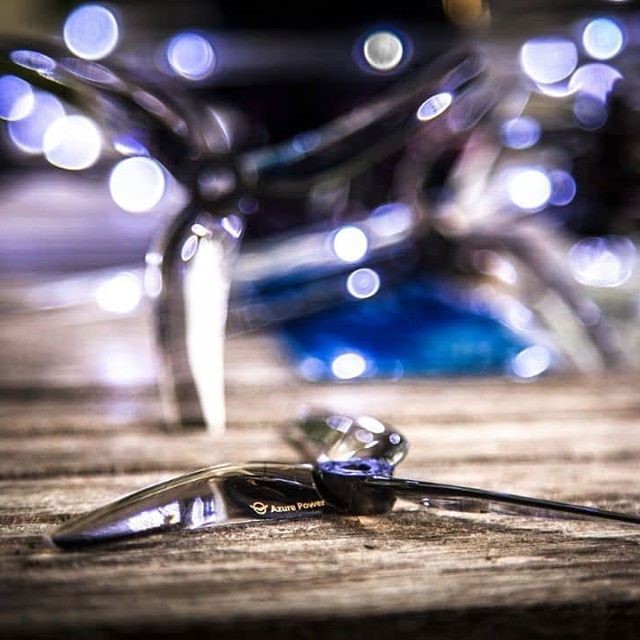

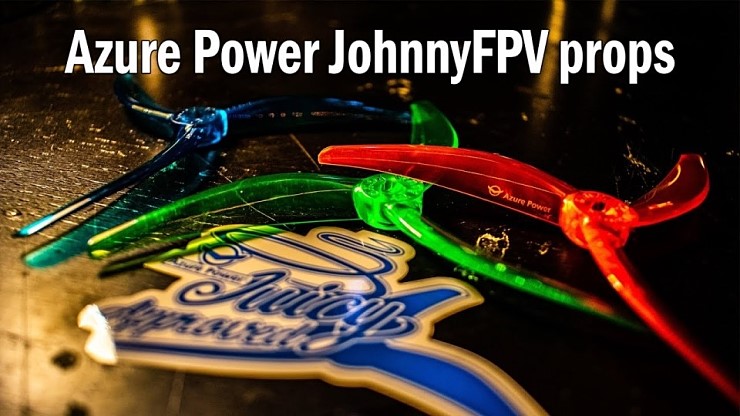

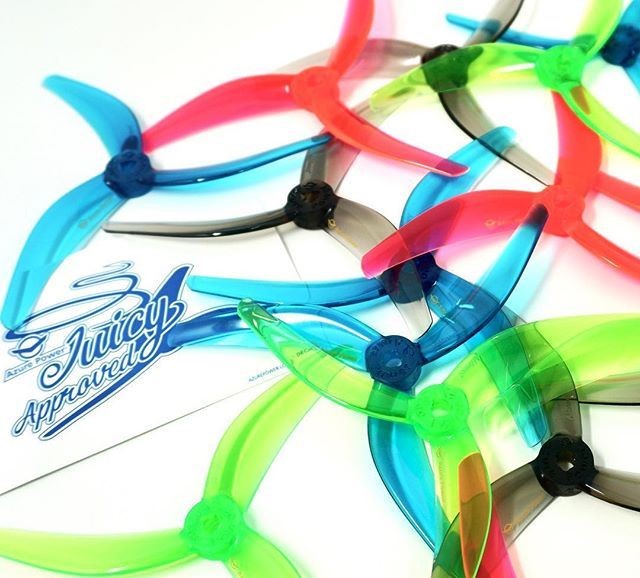

제품 구성품 6 : [Azure Power] 4.8x3.8 프리스타일 프롭펠라 (1대분)

1대분 (4개입) 입니다.

색상은 그레이, 오렌지, Teal 3종류이며, 임의로 발송됩니다.

원하시는 색상이 있으시면 주문시 메모 남겨주시면 재고에 맞춰서 최대한 맞춰드립니다.

Azure Power 3 Blades Johnny Freestyle, POPO Compatible

With an extremely lightweight feel, smooth performance for the best possible image quality and industry-leading acceleration.

Re-designed the airfoil of the blades to have the smoothest possible lift curve to ensure the Johnny freestyle prop have the best freestyle performance.

With balance control in the highest standard in the industry, to ensure the drone images are as crisp and jitter free as can possibly be. Making your video juicier!

Amazing durability
POPO Compatible

Available Color: Orange/Bright Green/Teal/Iron Grey

With this brand new design, the JohnnyFPV Freestyle props will give you the best in smoothness, acceleration, and like all Azure Power props, amazing durability

Set to be the new Freestyle standard.

Specification

Length 4.8" Pitch= 3.8˚ Hub ID = 5mm

Material & Style

HG.(High-grade) Polycarbonate

3.9g

What's in the package?

1 Set
2x CCW Propellers, 2x CW Propellers

제품 구성품 7 : PT-B1600N-SP55 (11.1V, 3S1P, 55C /JST-XT) 리튬 폴리머 배터리

Poly-Tronics 7th Generation 1,600mAh (11.1V, 3S1P, 55C+/JST-XT)

7세대 리튬 폴리머 전지 Poly-Tronics SP Series!

250 Racing Drone용으로 특화된 Super Competition LiPo Battery!

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율(30C, 35C, 45C, 55C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.

SP55 Series에는 XT60 컨넥터가 기본 사양으로 출고 됩니다.

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B1600N-SP55 (11.1V, 3S1P, 55C+)


No	Item	Spec'	비고
1	크기(WHD)	347424	mm
2	무게(g)	123g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	11.1V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	1600mAh
7	충전 전류	Max 5C(6.5A/h)	Coulomb
8	방전율(C)	연속 : 55C(~58.5A/h)	Coulomb

충전시 발생할 수 있는 과충전으로 인한 부풀음 및 폭발을 방지하기 위해 전용 충전 포트가 부착되어 있으며 충전시 반드시 전용 Cell Balancer 와 함께 사용하시기 바랍니다.

주의 : Pack 상태에 따라 Dimension 및 Pack 중량은 약간씩 차이가 있을 수 있으며 제품의 성능 향상을 위해서 Pack 구성은 예고 없이 변경될 수 있습니다.

* 배터리의 관리 및 A/S는 기술자료실을 참조하시기 바랍니다.

* 구매전 필독 사항 *
COW(Connector on Wire) 타입 배터리의 경우, 컨넥터 단자가 장착되어 있더라도 처음 연결시 사용하고 계시는 변속기 또는 Power Board의 극성을 반드시 확인 후에 연결하시기 바랍니다.
배터리 자체의 문제가 있는 경우, 배터리만 A/S가 가능하며 이로 인해 파생되는 문제에 대해서는 본사에서 일절 책임을 지지 않습니다.
멀티콥터 및 항공기의 경우, 첫 Break-In(처음 연결)시 약 3~5회 정도 Bench Test(지상 Test) 그리고 헬기 및 멀티콥터의 경우, 1m 이하의 고도에서 호버링 테스트 후 이상이 없는 경우에만 사용하시기 바랍니다.

제품 구성품 8 : [YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)

KC인증번호:R-R-yon-e455

안전인증번호:HU071390-21015A

* 배터리 출력잭이 XT60 이 아니면 별도의 변환잭이 필요합니다.

e455 충전기는 균형 모드에서 2-4셀의 LiPo, LiFe 및 LiHV 배터리를 충전하도록 설계된 경제적인 고품질 범용 100-240V AC 균형 충전기입니다. 6-8S NiMH 배터리도 충전할 수 있습니다. 회로 전력은 50W이고 최대 충전 전류는4A에 도달할 수 있습니다.

4종류의 충전 전류 1A/2A/3A/4A를 선택할 수 있습니다. 배터리 용량에 따라 적절한 충전 전류를 선택할 수 있습니다.

AC 입력: 100-240V
배터리 유형: LiPo/LiFe/LiHV/NiMH

셀 수:

LiPo/LiFe/LiHV: 2-4S
NiMH: 6-8S

충전 전류: 1A/2A/3A/4A ± 10%

셀 종단 전압:

LiPo 4.2V±0.02V
LiHV: 4.35V±0.02V

수명: 3.6V±0.02V
NiMH: - ΔV

회로 전력:
밸런싱을 위한 50W

전류 드레인: 300mA

사양

-케이스 재질:플라스틱

-케이스 사이즈:110X70X40mm

-무게: 191g

-AC 입력:100-240V

-충전가능 배터리 유형: Lipo/LiFe/LiHV/NiMH

-셀수: Lipo/LiFe/LiHV 2-4s

NiMH 6-8s

-충전 전류:1A/2A/3A/4A +- 10%

-셀 최대 전압:

LiPO: 4.2V +- 0.02V

LiHV: 4.35V +- 0.02V Life:3.6V +- 0.02V

NiMH:회로전력 50W

경고 및 안전 참고 사항

►본제품은 사용방법을 정확히 숙지하고 사용해야하는 제품으로 사용상 부주의로 인해 화재등 위험한 상황이 발생할수있습니다.특히 어린이가 본제품을 사용하지않도록 주의바랍니다.

► 함께준비된 전원코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 요원 또는 이와 유사한 자격을 갖춘 사람이 공급 코드를 교체해야 합니다.

► 본제품은 LiPo/LiFe/LiHV/NiMH 배터리를 충전하는데 적합합니다. 충전할수없는 배터리를 재충전하 려고 하지 마십시오. 다른 유형의 배터리를 충전하면 화재 또는 폭발의 원인이 될수있습니다.

►충전기가 전원 공급 장치에 연결되어 있을 때는 절대 사람이 확인할수없는곳에 방치해두지 마시고 충전상황을 항상 주시해야합니다.

►허용 AC 입력 전압은 100-240V AC입니다. 절대 다른 전압에 연결하지 마십시오.

►충전기를 먼지, 먼지 및 습기로부터 보호하십시오.(내부 쇼트의 원인이 될수있습니다.)

►충전기와 충전기에 연결된 배터리는 어떠한 형태의 가연성 표면에도 두지 마십시오. 가연성 물질 또는 가스 주변에서 충전기를 작동하지마십시오.

►충전중에 배터리는 환기가 잘되는 곳에 보관해야 합니다. 충전기를 카펫이나 유사한 표면에 놓지마십시오.

►배터리 극성을 올바르게 유지하고 쇼트 회로를 피하도록 세심한 주의를 기울이십시오. 배터리 제조업체의 지침을 읽고 엄격히 준수하십시오.

►충전기는 접지된 콘센트에만 연결해야 합니다.

► 공급 주전원 연결은 캐러밴 및 유사 차량에 장착하기 위한 배터리 충전기의 경우 국가 배선 규칙에 따라야 합니다.

►충전시 부주의로인한 사고에 대한 책임은 당사에서 지지않는점 유의바랍니다.

제품 구성품 9 : 라디오마스터 TX16S Mk3 조종기 (ELRS, 차콜 색상)

라디오마스터 TX16S MK3 조종기 (ELRS)

- 라디오마스터의 베스트셀러 TX16S MK2의 신형모델인 TX16S MK3입니다.
- 최신 ELRS 듀얼밴드 모듈을 탑재하였습니다.
- 고성능 STM32 H7 칩으로 빠르고 정확한 제어가 가능합니다.
- 5인치 컬러 터치 디스플레이가 적용되었습니다.
- 업그레이드된 V6 쿼드 베어링 홀 센서 짐벌을 사용합니다.
- 모듈형 스위치 패널로 사용자에 맞게 설정할 수 있습니다.(관련 파츠 포함)
- USB포트를 통해 조종기 자체적으로 배터리를 충전할 수 있습니다.
- 마이크로타입의 모듈 베이로 외장모듈 확장성이 뛰어납니다.
- 전용 가방이 포함됩니다.
- FPV드론을 위한 최고의 선택입니다.

**본 제품은 ELRS 모듈입니다**

**충전기 출력은 최대 2.2A를 넘어서는 안됩니다.**

**주의사항** 꼭 읽어주세요!!

안전하고 쾌적한 조종기 사용을 위해 몇 가지 사항을 알려드리겠습니다.
팰컨샵에서 판매하는 TX16S MK3는 국내 전파법에 의거하여 KC인증을 받은 조종기입니다.

본 제품은 국내 전파법 준수를 위해 한국 전용의 ELRS 펌웨어를 사용합니다.
이 상태에서는 우리나라에 적합한 2.4G 주파수만 출력됩니다.
900Mhz는 출력되지 않습니다. 따라서 듀얼밴드 기능을 사용하실 수 없습니다.

한국 전용 펌웨어가 아닌 일반 펌웨어로 업데이트하게 되면 원래 기능으로 복구가 되지만
이는 국내 전파법에 어긋나며 사용자의 임의개조에 해당하므로 수입사/판매사는 어떠한 책임도 없습니다.

또한 수신기도 국내 전용의 KC펌웨어를 사용하여야 정상적인 바인딩이 가능합니다.
이 점 충분히 숙지하시고 사용해주시면 감사하겠습니다.
KC펌웨어가 올라간 2.4G 수신기도 판매하고 있습니다.(RP1, RP2, RP3, RP4TD 외 수신기는 KC펌웨어 미지원)

구성

- 조종기 1개 (차콜 색상)
- 조종기 가방 1개
- 18650 트레이 1개
- 넥스트랩 1개
- USB 케이블 1개
- LCD 보호필름 1개
- 리어그립 1세트

국내 정식 전파인증된 제품입니다.

전파인증 번호 : R-R-ssr-TX16SMK3

인증스티커는 뒷 모듈커버 안쪽에 있습니다.

- 1년 무상 워런티 제공(추락, 수장, 역전압, 펌업, 그외 파손에 의한경우 제외)

- 1년 경과 시 유상수리 진행

배터리 추천 및 충전 안내

- 배터리는 아래 링크의 18650배터리 2개 사용하시면 됩니다.
- 배터리를 조종기에 넣어놓은 상태로 휴대폰 충전기로 자체충전이 가능합니다.

18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)
5,800

라디오마스터 TX16S, TX12 조종기용 2셀 7.4V 5000mAh 배터리
33,000

라디오마스터 TX16S, TX12 조종기용 2셀 7.4V 6200mAh 배터리
Radiomaster 2S Lipo Battery
59,000

라디오마스터는 전 세계적으로 신뢰받는 TX16S 시리즈의 유산을 바탕으로, 오픈소스 RC 혁신을 계속해서 선도하고 있습니다.
TX16S MK3는 성능, 정밀도, 그리고 인체공학적 설계를 한 단계 더 끌어올렸습니다.

더욱 고급스러운 모델을 찾고 계신가요? 업계 최고 수준의 AG02 CNC 풀 알루미늄 홀 이펙트 짐벌과 알루미늄 CNC 버튼·노브, 카본 룩 케이스를 갖춘 TX16S MK3 MAX를 만나보세요.

TX16S MK3 — 전설의 진화

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

특징

- 고성능 MCU: STM32 H7 칩을 탑재하여 최대의 처리 성능을 제공합니다.
- 터치스크린 디스플레이: 선명한 색상과 또렷한 디테일의 5인치 800x480 IPS 터치스크린을 탑재했습니다.
- 정밀 짐벌: V6 쿼드 베어링 홀 센서 짐벌 탑재 (AG02 호환)
- RGB 프로그래머블 짐벌 라이트 링: LUA로 제어 가능한 맞춤형 LED 짐벌 조명입니다.
- 내장 RF 모듈: 듀얼밴드 Gemini 2.4GHz 및 Sub-G 900MHz
- 스마트 밸런스 배터리 회로: 배터리 효율과 수명을 극대화하여 더 오래 사용할 수 있습니다.
- 강력한 냉각 시스템: 저소음 고출력 팬과 알루미늄 방열판으로 무더운 날씨에도 조종기를 시원하게 유지합니다.
- 디지털 오디오: 더 뛰어난 음질과 줄어든 간섭을 제공합니다.
- 듀얼 폴더블 안테나: 신호 강도의 손실 없이 콤팩트하게 접어서 보관할 수 있습니다.
- 내장 마이크: 향후 기능 확장을 위해 탑재되었습니다.
- 자동 백라이트 조절: 실내외 어디서나 화면을 더 쉽게 볼 수 있습니다.
- 내장 모션 센서: 조종기를 기울이는 동작만으로 스위치, 팬/틸트 카메라, 텔레메트리 알림 등을 작동시킬 수 있습니다.
- 저장공간: 내장 플래시 메모리와 외장 SD카드를 지원합니다.
- 탈착식 숄더 스위치 패널: 모듈형 스위치 패널로 나만의 설정을 구성할 수 있습니다.

제품 사양

- 품목: TX16S MK3 조종기
- 색상: 차콜
- 전압 범위: DC 6.6~8.4V
- 동작 전류: 1.10A (최대 RF 출력 시)
- 조종기 펌웨어: EdgeTX (3.0.0 이상 필요)
- 내장 RF 모듈: ExpressLRS 2 x LR1121
- 주파수: ISM 2.4GHz 및 Sub-G 900MHz
- 채널 수: 최대 16채널
- 짐벌: V6 홀 센서 짐벌 (기본)
- MicroSD 카드 슬롯: 지원 (카드 미포함)
- 내장 플래시: 지원
- 디스플레이: 5인치 IPS 터치스크린 (800x480 해상도)
- 배터리: 3.7V 18650 리튬이온 셀 2개 / 21700 리튬이온 5000mAh 배터리 / 2S 7.4V 6200mAh 리포 배터리 중 선택 (배터리 미포함)
- 업그레이드 방법: USB / EdgeTX Companion PC 소프트웨어
- 모듈 베이: 추가 모듈 장착이 가능한 JR 호환 모듈 베이
- 크기: 200*178*88mm
- 무게: 813g (배터리 미포함)

고성능 STM32H7 프로세서를 탑재하여 매우 빠른 처리 속도와 부드러운 동작, 즉각적인 반응성을 제공합니다.
밝은 5인치 480×800 IPS 터치스크린은 야외에서도 선명하게 보이는 화면으로 편리한 탐색과 설정을 지원합니다.

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

듀얼 LR1121 송수신 칩을 탑재한 Gemini-X 듀얼밴드 ExpressLRS 시스템을 통해 TX16S MK3는 2.4GHz와 900MHz 대역 모두에서 초저지연·고신뢰성 제어를 구현하며, 뛰어난 신호 안정성과 링크 품질을 제공합니다.

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

TX16S MK3 스탠다드 모델에는 AG02에 사용된 것과 동일한 고성능 칩셋을 적용한 신형 V6 쿼드 베어링 홀 이펙트 짐벌이 탑재되어, 향상된 정밀도와 안정성을 제공합니다.
짐벌 스틱의 트래블, 센터링, 텐션을 외부에서 직접 조절할 수 있어 원하는 조작감으로 세밀하게 맞출 수 있습니다.
프로그래머블 LED 짐벌 라이트 링을 통해 모드, 경고, 상태 표시 등을 시각적으로 알려주는 커스터마이징이 가능하며, 조종기에 개성 있는 룩을 더해줍니다.

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

전 세계 파일럿들에게 신뢰받아온 클래식하고 검증된 TX16S 레이아웃을 기반으로 한 풀사이즈 파워하우스입니다.
모든 스위치, 슬라이더, 포텐셔미터가 완벽한 위치에 배치되어 타협 없는 완전한 컨트롤을 제공합니다.
모듈형 스위치 패널로 어떤 비행 스타일에도 맞춘 개인화된 구성이 가능합니다.

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

TX16S MK3의 모든 요소는 세심한 진화를 보여줍니다 — 강력하고 인체공학적이며, 최고를 추구하는 파일럿을 위해 만들어졌습니다.

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

패키지 구성

- 조종기 1개
- 전용 캐리 케이스 1개
- 18650 배터리 트레이 1개
- 교체용 숄더 패널 2개
- Type-C 케이블 1개
- 액정 보호필름 1개
- 1.5mm 육각렌치 1개
- 저텐션 짐벌 스프링 4개
- 짐벌 스틱 고정 나사 2개
- 나일론 넥스트랩 1개
- 라디오마스터 스티커 세트 1개
- TX16S MK3 매뉴얼 1개
- 인벤토리 카드 1개

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

<모드 변경 방법>

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

TX16S MK3에는 ExpressLRS가 기본으로 탑재되어 있습니다.

ExpressLRS는 첨단 LoRa 기술을 기반으로 뛰어난 거리와 저지연 통신을 제공하는 오픈소스 고성능 무선 조종 링크입니다.
커스터마이징 자유도가 높아 신뢰성과 효율성을 중시하는 RC 애호가에게 최적의 선택입니다.

ExpressLRS를 라디오마스터의 최상급 송신기·수신기와 함께 사용해보세요.
라디오마스터 제품은 ExpressLRS의 장점을 최대한 활용할 수 있도록 설계되어, RC 활동에 최첨단 성능을 제공합니다.
ExpressLRS와 라디오마스터의 강력한 조합으로 RC 경험을 한 단계 업그레이드하세요 — 최고의 성능을 위해 설계되었습니다.

ExpressLRS에 대해 더 알아보기

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

TX16S MK3는 이제 mLRS와도 호환됩니다!

mLRS 프로젝트는 LoRa 기술을 기반으로 한 오픈소스 고성능 무선 시스템으로, 2.4GHz, 915/868MHz, 433MHz/70cm 대역에서 동작하며 어떤 환경에서도 안전하고 신뢰성 높은 견고한 링크를 제공하도록 설계되었습니다.
mLRS는 MAVLink 및 MSP 최적화를 고려하여 설계되었으며, 투명 시리얼 링크도 지원하여 다양한 용도로 활용할 수 있습니다.
비교적 높은 데이터 전송률을 유지하면서도 최상의 신호 무결성을 확보하도록 설계되어, 성능과 신뢰성의 균형을 타협 없이 제공합니다.

mLRS에 대해 더 알아보기
mLRS 웹 플래셔 바로가기

제품 구성품 10 : [SuperD] ELRS 2.4GHz Nano RX 나노 수신기 (KC, GH1.25 배선완료)

SuperD ELRS Nano Receiver

- SuperD ELRS 나노 수신기입니다.

본 제품은 ELRS 전용 수신기 입니다.

4in1모듈이나 CC2500모듈에 사용하실 수 없습니다.

구성

수신기 1개

T 안테나 1개

케이블 1개

메뉴얼

BETAFPV Nano receiver is based on the ExpressLRS project, an open-source RC link for RC applications.

ExpressLRS aims to achieve the best possible link performance in both speeds, latency, and range.

This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋
Specification
Weight : 0.7g (receiver only)
Size : 12mm*19mm
Telemetry power : 20dbm (100mW, 2.4G Version)
Frequency bands (Nano receiver 2.4G version) : 2.4GHz ISM
Frequency bands (Nano receiver 915MHz/868MHz version) : 915MHz FCC/868MHz EU
Input voltage : 5V
Antenna connector : IPEX MHF

BETAFPV ExpressLRS Receivers
Choosing a suitable receiver to fly quadcopter or other RC models is very important.
BETAFPV ExpressLRS Receivers including ELRS Lite, Nano, Micro, and the newest SuperD, greatly fulfill pilots' requirements for FPV flying.

	SuperD RX	Micro RX	Nano RX	Lite RX
Weight	1.1g (RX only)	3.5g (RX only)	0.7g (RX only)	0.47g (Tower), 0.53g (Flat)
Antenna	IPEX MHF + T antenna	IPEX MHF + T antenna	IPEX MHF + T antenna	SMD ceramic antenna
MCU	ESP32-PICO-D4, dual SX1280	ESP8285	ESP8285	ESP8285
RF Chip	Dual SX1280 + Dual PA	SX128X	SX1280 + PA, SX1276 + PA	SX128X
Frequency	2.4GHz ISM	2.4GHz ISM	2.4GHz ISM, 915MHz (FCC), 868MHz (EU)	2.4GHz ISM
Telemetry Power	100mW	17mW	100mW	17mW
Serial Output Protocol	CRSF	PWM or CRSF	CRSF	CRSF
Model Type	FPV Drone, Fixed-wing aircraft	Fixed-wing aircraft, Helicopter, RC Cars, RC Boats	FPV Drone	Whoop Drone

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋
Diagram
Nano receiver 2.4G version diagram as shown below.
Nano receiver 868MHz/915MHz version diagram as shown below.Note : Now the firmware version of the Nano receiver and module manufactured by our company is ELRS 3.3.0.;
ELRS Innovative team has officially released version 1.0.0, based on the version, we have some updates:

2.4G Nano TX Module supports 500Hz refresh rate；
Short press the button on the Nano module 3 times to get into the binding status.

We suggest our customers upgrade their modules and receivers' ELRS version to 3.3.0. Significantly,
the module and receiver have to be in the same ELRS version, otherwise, the frequency cannot match successfully.

Click to download the firmware of the ELRS Nano Receiver(V3.3.0 Version).

Know More About ExpressLRS
ExpressLRS is an open-source RC link for RC applications. Everyone could find this project on Github or join the discussion in Facebook Group.

ExpressLRS is based on Semtech Lora SX127x or SX1280 hardware for RX and TX respectively. it aims to achieve the best possible link performance
in both speeds, latency, and range. At 900 MHz a maximum of 200 Hz packet rate is supported. At 2.4 GHz a blistering 500Hz is currently supported
with a custom OpenTX build. This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.

More and more vendors start to support the ExpressLRS radio protocol in different parts, like radio transmitter with ELRS in stock, drone with built-in
ELRS receiver, ELRS TX module for JR bay, or Nano bay. BETAFPV team take part in this project and provide a series of ExpressLRS components.

Configuration & Bind
ExpressLRS uses the Crossfire serial protocol (AKA CRSF protocol) to communicate between the receiver and the flight controller board.
So make sure your flight controller board supports the CRSF serial protocol.
Next, we use the flight controller with Betaflight firmware to show how to set up the CRSF protocol.

The connection between the ELRS Nano receiver and the FC board is shown below. [팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋
Enable the corresponding UART (e.g. UART3 below) as a Serial Rx on Betaflight Configurator "Ports" tab.

On the "Configuration" tab, select "Serial-based receiver" on the "Receiver" panel, and select "CRSF" as the protocol.
Telemetry is optional here and will reduce your stick update rate due to those transmit slots being used for telemetry.
[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋
Nano receiver could enter binding status by power on/off three times.

Plugin and unplug nano receiver three times;
Make sure the LED is doing a quick double blink, which indicates the receiver is in bind mode;
Make sure the RF TX module or radio transmitter enter binding status, which sends out a binding pulse;
If the receiver has a solid light, it's bound.

Note: Binding once and the receiver will store the binding information. Re-power and the connect successfully auto.

BETAFPV ELRS Nano receiver user manual download.

These folding TPU holders for BETAFPV's ExpressLRS 2.4G receiver have been designed by Ridwan Hughes to be reusable and easily printable.
You could download the STL file on Thingiverse.

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋

Package
1 * BETAFPV ELRS Nano receiver
1 * BETAFPV T antenna
2 * Spare shrink tube
4 * 30awg silicon connection wires (1 black, 1 red, 1 white, 1 yellow)
1 * pin header 1x4
1 * Nano receiver user manual

[팰콘샵] [교육/연구용 소형 드론 패키지] Q330 + 미니 픽스호크 GPS + TX16S MK3 타라니스 호환 디지털 16채널 조종기 포함 풀셋
