BP5 는 프로펠라를 감싸는 안전 가드 형태로 설계된 안전한 프레임 구조로 인해 교육, 연구용으로 뛰어난 장점을 지닌 5인치 소형 드론입니다.

프레임은 100% 탄소 섬유 (카본 파이버) 로 제작되어 매우 견고하고 충격에 강하면서도 가볍습니다. 이로 인해 충돌시 프레임이 쉽게 손상되지 않아 드론의 주요 부품을 보호할 수 있으며, 비행 중 또는 착륙 시 프로펠러가 외부 물체나 사람과 접촉하여 발생할 수 있는 손상을 방지해 줍니다.

각 부분이 나사로 정밀하게 고정되어 있는 설계로 인해 드론의 비행 중 진동을 최소화하여 안정성을 높여주며, 그로 인해 비행 성능 향상과 함께 예기치 않은 사고를 줄이는 데 도움을 줍니다.

모듈화된 디자인으로 인해 유지보수 및 수리가 용이하여 안전한 운영을 지속적으로 유지할 수 있고, 부품을 쉽게 교체할 수 있어서 문제가 발생했을 때 신속하게 대응할 수 있습니다.

본 제품은 픽스호크 아두파일럿(Ardupilot), PX4 를 지원하는 소형 FC 인 MicoAir H743 비행 컨트롤러와 GPS 가 포함되어 있으며,

조종기, 수신기, 배터리, 충전기까지 모두 포함되어 있는 풀셋 구성입니다.

조립이 되어 있지 않은 상품이므로 직접 조립을 해서 사용하셔야 하는 제품입니다 (옵션에서 조립 선택 가능)

※ 포함된 비행 컨트롤러(FC) 에는 납땜을 하기 전 반드시 USB 를 먼저 꽂아서 전원이 정상적으로 들어오는지, 미션플래너에 정상적으로 접속되는지 확인하십시오.

납땜을 한 이후에는 어떠한 경우에도 초기 불량이 인정되지 않습니다.

※ 납땜 시 납이 기판에 튀지 않도록 절대 주의하십시오.

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
[3Max] BP5 안전 덕트 범퍼 가드 드론 프레임 키트 (5인치 프로펠라)	[MicoAir] 미코에어 H743 V2 신형 픽스호크 비행 컨트롤러 + 55A 4in1 AM32 ESC 스택 콤보	[MicoAir] MG-A01 M10 GPS 모듈 울트라 버전 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)
[RTS] RS2205-2300KV 레이싱드론용 정방향 모터	[RTS] RS2205-2300KV 레이싱드론용 역방향 모터	HQ Prop 3D 5x3.5x3 프로펠러 (그레이 / 1대분)
모터 나사는 빼고 보내드립니다	M3x20mm 볼트 너트 셋트 (4개, FC 고정용)	PT-B2200N-SP35 (11.1V, 2200mAh, 3S1P, 35C /JST-XT) 리튬 폴리머 배터리 - 한정 이벤트!
[YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)	라디오링크 T8FB 8채널 조종기	[RadioLink] 라디오링크 R8FM 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)
MicoAir FC 용 SBUS to UART 케이블

제품 구성품 1 : [3Max] BP5 안전 덕트 범퍼 가드 드론 프레임 키트 (5인치 프로펠라)

[3Max] BP5 안전 범퍼 가드 드론 프레임 키트 (5인치 프로펠라)

카본 플레이트 두께 : 1.5MM

키트 중량 : 약 120g

비행 중량 (배터리 제외) : 약 363g

크기 : 285 x 292 x 35mm (가로x세로x높이)

모터 장착 : 16mm * 19mm / 직경 * 3.0MM

프로펠라 : 최대 5 인치

카메라 설치 공간: 29mm

FC 설치 Hole : 표준 20mm x 20mm/30.5mm*30.5mm

* 키트에는 내부 기자재(모터, 변속기, 프로펠라, FC 등)은 포함되어 있지 않습니다.

* 모터 조립시 모터에 포함되어 있는 나사를 사용하면 나사가 길어서 모터 코일에 닿아 고장날 수 있습니다.

프레임 셋트에 모터를 위한 짧은 나사가 동봉되어 있으므로, 그것을 사용하시기 바랍니다.

[팰콘샵] [3Max] BP5 안전 덕트 범퍼 가드 5인치 드론 + 픽스호크 + GPS + T8FB 조종기 포함 풀셋

* 아래 사진은 참조용 예시입니다.

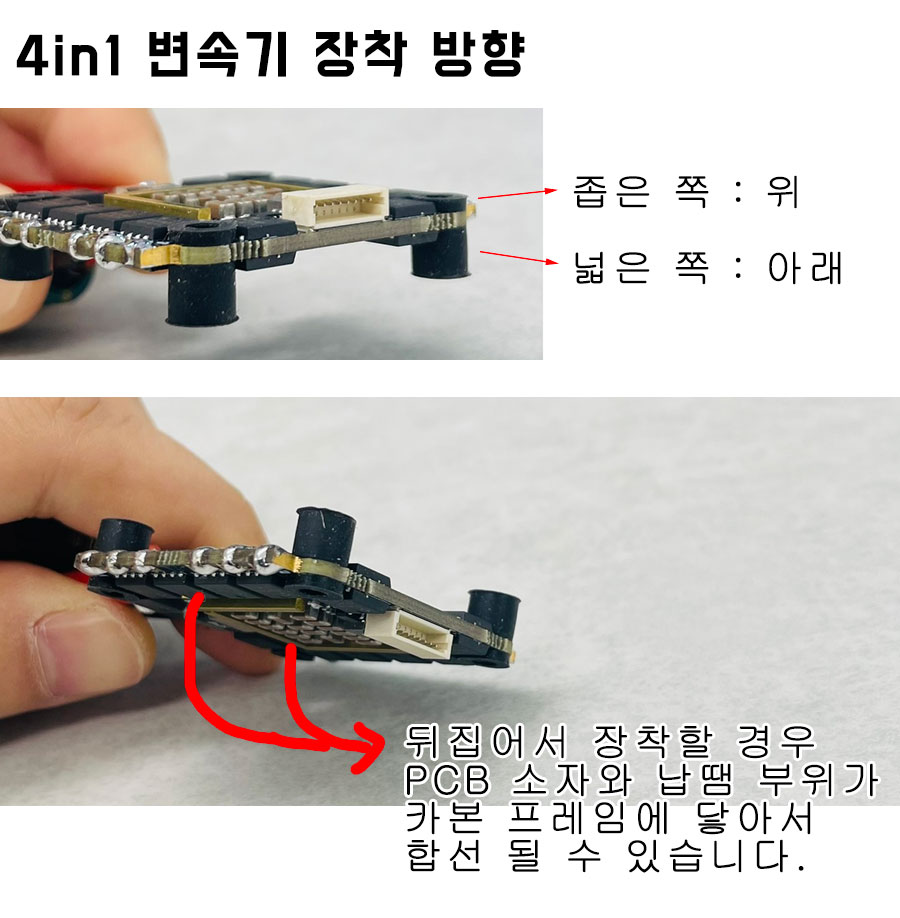

제품 구성품 2 : [MicoAir] 미코에어 H743 V2 신형 픽스호크 비행 컨트롤러 + 55A 4in1 AM32 ESC 스택 콤보

MicoAir743 V2 비행 컨트롤러 + 55A AM32 4in1 ESC

Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 나침반 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.

펌웨어 / 핀아웃 링크 : https://micoair.com/flightcontroller_micoair743v2/

매뉴얼 : https://micoair.com/docs/micoair743-user-manual/

* 기본적으로 Ardupilot 이 설치되어 있습니다.

* PX4 설치시 stm32cube Programmer 를 이용하여 bootloader (bin 또는 elf) 파일을 먼저 설치하시고,

QGC 에서 px4 펌웨어를 설치하시면 됩니다.

* 펌웨어 설치 방법 참고 : https://youtu.be/H7TsouQlBfg

* ESC 가 8비트 Bluejay 에서 32비트 AM32 로 업그레이드 되었습니다.

* 납땜 전에 반드시 USB 를 먼저 꽂아서 정상 작동하는지 점검하십시오.

** 납땜 이후에는 어떤 경우에도 초기 불량 처리가 되지 않습니다.

< Ardupilot 셋팅시 참고 파라미터 >

- SERVO1_FUNCTION : 34 (M2)

- SERVO2_FUNCTION : 35 (M3)

- SERVO3_FUNCTION : 36 (M4)

- SERVO4_FUNCTION : 33 (M1)

- MOT_PWM_TYPE : 6 (Dshot 600)

- SERVO_DSHOT_ESC : 3 (AM32)

- SERVO_BLH_BDMASK : 15 (생략가능, 적용시 RPM 체크 가능)

- SERVO_BLH_AUTO : 1

- NTF_BUZZ_TYPES : 3 (생략 가능, 적용시 모터를 부저로 사용)

상세 제원

MCU: STM32H743VIH6, 480MHz, 2MB 플래시
IMU: BMI088/BMI270
바로: SPL06
나침반: QMC5883L
OSD: AT7456E
MicroSD 카드 슬롯
8x UART
11x PWM
1x I2C
1x SWD
2x ADC(VBAT, 전류)
USB 타입-C
DJI O3/O4 VTX 커넥터
BEC 5V 3A 출력(컨트롤러, 수신기, GPS, 광학 흐름 또는 기타 장치용)
BEC 12V 3A 출력(비디오 송신기, 카메라용)
Bluetooth 원격 측정(UART8에 내부적으로 연결됨, 통신 속도 115200)
VBAT 입력 범위: 2-6S(6-27V)

UART 매핑(Ardupilot)

직렬0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA 지원)
SERIAL2 -> UART2(DisplayPort, DMA 지원)
SERIAL3 -> UART3(GPS, DMA 지원)
SERIAL4 -> UART4(MAVLink2, DMA 지원)
SERIAL5 -> UART5(DMA 지원)
SERIAL6 -> UART6( RCIN , DMA – 활성화됨 )
SERIAL7-> UART7(ESC 원격 측정, DMA 지원)
SERIAL8 -> UART8( DMA 활성화됨, 온보드 Bluetooth Telemetry에 연결됨 )

UART 매핑(PX4)

ttyACMo -> USB
ttyS0 -> TEL1 -> UART1
ttyS1 -> GPS2 -> UART2
ttyS2 -> GPS1 -> UART3
ttyS3 -> TEL2 -> UART4
ttyS4 -> TEL3-> UART5
ttyS5 -> RC -> UART6
ttyS6 -> UART6 -> UART7
ttyS7 -> TEL4/SERIAL4 -> UART8

RC 입력(Ardupilot)

UART6는 ArduPilot이 지원하는 모든 수신기 프로토콜과 호환됩니다.

PPM은 지원되지 않습니다.

SBUS/DSM/SRXL은 RX6 핀에 연결됩니다.

FPort는 TX6에 대한 연결이 필요합니다. FPort 수신기를 참조하세요.

CRSF는 RX6뿐만 아니라 TX6 연결도 필요하며 자동으로 원격 측정을 제공합니다.

SRXL2는 TX6에 연결해야 하며 자동으로 원격 측정을 제공합니다. SERIAL6_OPTIONS를 "4"로 설정합니다.

모든 UART는 ArduPilot의 RC 시스템 연결에도 사용할 수 있으며 PPM을 제외한 모든 프로토콜과 호환됩니다. 자세한 내용은 무선 제어 시스템을 참조하세요.

OSD 지원(Ardupilot)

MicoAir743 V2는 OSD_TYPE 1(MAX7456 드라이버)를 사용하여 온보드 OSD를 지원합니다. 동시에 DisplayPort OSD는 HD VTX 커넥터에서 사용할 수 있습니다.

VTX 지원

SH1.0-6P 커넥터는 DJI 에어 유닛 /HD VTX 연결을 지원합니다 . 프로토콜의 기본값은 DisplayPort 입니다 . 커넥터의 핀 1은 12V이므로 5V가 필요한 주변 장치에 연결하지 않도록 주의하십시오.

PWM 출력

MicoAir743 V2은 최대 11개의 PWM 출력을 지원합니다.

채널 1-8은 DShot 및 양방향 DShot을 지원합니다.

(현재 PX4&INAV는 BDShot 기능을 지원하지 않습니다)

PWM 출력 공유는 그룹화되어 있으며 모든 그룹은 동일한 출력 프로토콜을 사용해야 합니다.

1,2,3,4는 그룹 1입니다.

5, 6은 그룹 2입니다.

7,8,11은 그룹 3입니다.

9.10은 그룹 4입니다.

참고 : PWM11은 "LED" 핀입니다. 이것이 직렬 LED 사용으로 구성된 경우 PWM7, 8은 직렬 LED로만 사용할 수 있습니다.

배터리 모니터링

보드에는 내부 전압 센서가 있고 ESC 커넥터에는 외부 전류 센서 입력을 위한 연결 장치가 있습니다.

전압 센서는 최대 6S LiPo 배터리를 처리할 수 있습니다.

Ardupilot의 기본 배터리 매개변수는 다음과 같습니다.

BATT_VOLT_PIN 10
BATT_CURR_PIN 11
BATT_VOLT_MULT 21.2
BATT_CURR_SCALE 40.2

나침반

MicoAir743 V2에는 나침반 센서(QMC5883L)가 내장되어 있으며 SDA 및 SCL 커넥터에서 I2C를 사용하여 외부 나침반을 연결할 수도 있습니다.

규격

장착: 30.5 x 30.5mm, Φ4mm
크기: 36 x 36 x 8mm
무게: 10g

제품 구성품 3 : [MicoAir] MG-A01 M10 GPS 모듈 울트라 버전 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)

M10 과 M10 Ultra의 차이점:

업데이트 간격이 100 ms로 설정되어 있어도 M10 의 일반 버전은 4-5Hz 탐색 속도에만 도달할 수 있습니다. 그리고 M10 Ultra 버전 10Hz 항법 속도 보장할 수 있습니다.

당사 웹 사이트에서 자세한 내용을 확인하십시오.

http://micoair.com/index.php/gps_mg-a01

소개

MG-A01(M10 Ultra) GNSS 모듈은 유블럭스 10세대 수신기 칩의 특수 버전인 M10050(정상보다 높은 주파수로 작동)과 자기 센서인 QMC5883L을 통합합니다. 모든 L1 GNSS 신호 (GPS/GLONASS/Galieo/BeiDou) 를 지원하며 최대 32개의 위성을 동시에 탐색에 사용할 수 있습니다.
고이득 25 x 25 x 4mm 패치 안테나는 최고의 성능을 제공합니다.
내장 플래시 , 모듈의 전원이 꺼진 경우에도 매개변수를 저장할 수 있습니다.

왜 M10 울트라인가?

우리 모두 알고 있듯이 M10은 더 높은 시작 속도, 포지셔닝 정확도 및 더 많은 위성을 갖춘 최신 세대의 GNSS 수신기입니다. 그러나 동시에 M10(5Hz)은 M8(10Hz) 및 M9(25Hz)에 비해 내비게이션 업데이트 속도를 희생합니다. 이 문제를 해결하기 위해 우리는 M10 칩의 Ultra 버전을 MG-A01에 통합했습니다. MG-A01은 더 높은 주파수로 실행되어 32개의 위성을 사용하면서 10Hz 내비게이션 업데이트 속도를 달성할 수 있습니다.

M10의 불안정한 내비게이션 업데이트 속도 문제를 해결하기 위해 ardupilot 개발자 팀은 BeiDou B1L 및 GLONASS를 끄고 위성 수를 강제로 제한했습니다. 실제로 그들은 아무런 변경 없이 M10 Ultra를 사용하기로 선택할 수 있었습니다.

명세서

GNSS 수신기: U-BLOX M10 (M10050)
자기 나침반: QMC5883L
안테나: 25x25x4mm
GNSS 시스템 지원: GPS L1 /CA; 글로나스 L10F; 베이더우 B1L/B1C; 갈릴레오 E1B/C; QZSS L1 C/A/S; SBAS L1 C/A
동시: 3개(GPS/BeiDou/Galileo(기본값) 또는 GPS/GLONASS/Galileo), Beidou B1L이 꺼지면 동시에 4개의 위성 시스템을 사용할 수 있습니다: GPS+BeiDou(B1C)+GLONASS+Galileo
최대 탐색 속도: 10Hz
최대 위성 수: 32

입력 전압: 5V
전류: 30mA
출력 인터페이스(GPS): UART(3.3V LVTTL)
인터페이스(나침반): I2C
UART 전송 속도: 115200(기본값)
출력 프로토콜: UBX-PVT(기본값)
PPS LED: 파란색(전원을 켠 후 계속 켜져 있고, GNSS가 3D 수정을 받으면 깜박임(1Hz))

비행 컨트롤러 펌웨어 필요

INAV: >=5.0.0
베타플라이트: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0

물리적

크기: 25 x 25 x 7.8mm
무게: 12g
커넥터: SH1.0-6P 1.0mm 피치
3D 프린팅된 배터리 스트랩 GPS 마운트

연결

제품 구성품 4 : [RTS] RS2205-2300KV 레이싱드론용 정방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

일반적인 저가형 P-Type 네오디움이 아닌 N-Type(N52) 네오디움 자석을 채용, 아울러 일본산 MineBee(NMB) 베어링이 기본사양으로 탑재, 또한 하드한 추락에도 휘지 않고 버틸 수 있도록 고주파 열처리된 Hollow(중공) 방식의 탄소강 샤프트를 채용!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

정피치 모터(CW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CCW 로 표기되어 있으나, 실제로 프롭 어댑터가 은색인 정방향(CW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 정방향(CW)으로 표기하고 있습니다.

RTS RS2205 Race Spec Motors ;

Introducing the Emax Race Spec family of high performance brushless motors for multirotor FPV racing. Redesigned and engineered to perform better than most in it’s class, every motor is precision crafted within tight tolerances. Paired with performance driven props from any leading manufacturer will result in unreal thrust.

Cooling:
The unique fins machined into the bell draw up cool air from the motor base and through the coils as the motor spools up. The faster it spins, the more air it ventilates. Cooling fins significantly reduce heat soak by at least 30%. This “cool” feature allows the RS2205 to not only have a longer lasting motor, but also harness the power of N52 magnets.

N52 Magnets:
Uses the highest grade magnets. Better acceleration, stopping power, and sustained RPMs during high kv.

Bearings:
Genuine Japanese NMB Bearings provide long lasting, smooth performance.

Thrust:
Produces over +1,000g of thrust using 4S and GF5045BN.

Key Features:
- 1K+ Thrust with 4s battery and recommend propeller combo
- Cooling Series Bell Design reduces motor temperature by at least 30%
- Highest Grade N52 Neodymium magnets
- Genuine Japanese NMB Bearings
- Each Motor is Dynamically Balanced in the factory.
- 15mm Extended Prop Shaft allows virtually any prop with 5mm hole.

Windings made from copper of high purity

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 5 : [RTS] RS2205-2300KV 레이싱드론용 역방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CCW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

역피치 모터(CCW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CW 로 표기되어 있으나, 실제로 프롭 어댑터가 검정색인 역방향(CCW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 역방향(CCW)으로 표기하고 있습니다.

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

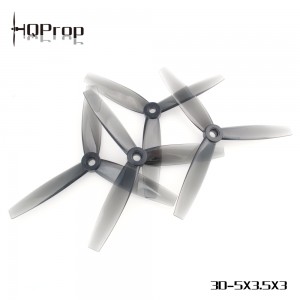

제품 구성품 6 : HQ Prop 3D 5x3.5x3 프로펠러 (그레이 / 1대분)

HQProp 3D-5X3.5X3 Grey (2CW+2CCW)-Poly Carbonate Propeller

- 상품설명 준비중입니다.

- 세계 탑클래스 선수들이 사용하는 최고급 프로펠러를 경험해 보세요.

- 밸런스가 그 어떤 프롭 보다 좋습니다.

- 폴리카보네이트(PC)재질이라 강하면서 가볍습니다.

Propeller Diameter: 5 inch

Pitch : 3.5

Blades : 3

Material : Poly Carbonate

Weight :4.77g

Hub Diameter :13.3mm

Hub Thickness:6.2mm

Shaft :5mm

Adaptor Rings : NO

구성

프로펠러 한 대분(정피치 2개, 역피치 2개)

제품 구성품 7 : 모터 나사는 빼고 보내드립니다

모터에 포함된 나사는 빼고 보내드립니다.

사용하면 안되는데 헷갈릴까봐요~

혹시나 저희가 실수로 나사를 빼지 않았을 경우에라도,

이 나사는 조립시 사용하시면 안됩니다.

나사 길이가 길기 때문에 모터 코일에 닿아서 모터가 손상될 수 있습니다.

제품 구성품 8 : M3x20mm 볼트 너트 셋트 (4개, FC 고정용)

FC 를 고정하기 위한 M3x18mm 볼트 4개, 너트 4개 입니다.

스테인리스 재질입니다.

제품 구성품 9 : PT-B2200N-SP35 (11.1V, 2200mAh, 3S1P, 35C /JST-XT) 리튬 폴리머 배터리 - 한정 이벤트!

Poly-Tronics 7th Generation 2,200mAh (11.1V, 3S1P, 35C+/JST-XT) - Slim Line

7세대 리튬 폴리머 전지 Poly-Tronics UFW Series!

Polytronics Brand 런칭 10주년 기념 세번 째 이벤트!

파격 특가에 2,000Pack 한정으로 발매 됩니다.

새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction Technology^TM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로 제조가 됩니다.

기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율( 30C, 35C, 45C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.

Call Balancer Connector는 유럽 표준규격 JST-XT^TM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.

신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.

XT60 컨넥터가 기본 사양으로 출고 됩니다.

Neo Slim Line!

동급 배터리 중 가장 슬림한 두께를 가지고 있습니다.

새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)

전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.

현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.

PT-B2200N-SP35 (11.1V, 3S1P, 35C+)


No	Item	Spec'	비고
1	크기(WHD)	3310724.5	mm
2	무게(g)	176g	SiliconWire, MPT Conn' 포함
3	전압(Volt)	11.1V	기준전압
4	만충전압(Volt)	4.2±0.03V	개별 Cell 전압
5	Cut-Off 전압	2.8V
6	용량(mAh)	2,200mAh
7	충전 전류	Max 5C	Coulomb
8	방전율(C)	연속 : 35C	Coulomb

제품 구성품 10 : [YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)

KC인증번호:R-R-yon-e455

안전인증번호:HU071390-21015A

* 배터리 출력잭이 XT60 이 아니면 별도의 변환잭이 필요합니다.

e455 충전기는 균형 모드에서 2-4셀의 LiPo, LiFe 및 LiHV 배터리를 충전하도록 설계된 경제적인 고품질 범용 100-240V AC 균형 충전기입니다. 6-8S NiMH 배터리도 충전할 수 있습니다. 회로 전력은 50W이고 최대 충전 전류는4A에 도달할 수 있습니다.

4종류의 충전 전류 1A/2A/3A/4A를 선택할 수 있습니다. 배터리 용량에 따라 적절한 충전 전류를 선택할 수 있습니다.

AC 입력: 100-240V
배터리 유형: LiPo/LiFe/LiHV/NiMH

셀 수:

LiPo/LiFe/LiHV: 2-4S
NiMH: 6-8S

충전 전류: 1A/2A/3A/4A ± 10%

셀 종단 전압:

LiPo 4.2V±0.02V
LiHV: 4.35V±0.02V

수명: 3.6V±0.02V
NiMH: - ΔV

회로 전력:
밸런싱을 위한 50W

전류 드레인: 300mA

사양

-케이스 재질:플라스틱

-케이스 사이즈:110X70X40mm

-무게: 191g

-AC 입력:100-240V

-충전가능 배터리 유형: Lipo/LiFe/LiHV/NiMH

-셀수: Lipo/LiFe/LiHV 2-4s

NiMH 6-8s

-충전 전류:1A/2A/3A/4A +- 10%

-셀 최대 전압:

LiPO: 4.2V +- 0.02V

LiHV: 4.35V +- 0.02V Life:3.6V +- 0.02V

NiMH:회로전력 50W

경고 및 안전 참고 사항

►본제품은 사용방법을 정확히 숙지하고 사용해야하는 제품으로 사용상 부주의로 인해 화재등 위험한 상황이 발생할수있습니다.특히 어린이가 본제품을 사용하지않도록 주의바랍니다.

► 함께준비된 전원코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 요원 또는 이와 유사한 자격을 갖춘 사람이 공급 코드를 교체해야 합니다.

► 본제품은 LiPo/LiFe/LiHV/NiMH 배터리를 충전하는데 적합합니다. 충전할수없는 배터리를 재충전하 려고 하지 마십시오. 다른 유형의 배터리를 충전하면 화재 또는 폭발의 원인이 될수있습니다.

►충전기가 전원 공급 장치에 연결되어 있을 때는 절대 사람이 확인할수없는곳에 방치해두지 마시고 충전상황을 항상 주시해야합니다.

►허용 AC 입력 전압은 100-240V AC입니다. 절대 다른 전압에 연결하지 마십시오.

►충전기를 먼지, 먼지 및 습기로부터 보호하십시오.(내부 쇼트의 원인이 될수있습니다.)

►충전기와 충전기에 연결된 배터리는 어떠한 형태의 가연성 표면에도 두지 마십시오. 가연성 물질 또는 가스 주변에서 충전기를 작동하지마십시오.

►충전중에 배터리는 환기가 잘되는 곳에 보관해야 합니다. 충전기를 카펫이나 유사한 표면에 놓지마십시오.

►배터리 극성을 올바르게 유지하고 쇼트 회로를 피하도록 세심한 주의를 기울이십시오. 배터리 제조업체의 지침을 읽고 엄격히 준수하십시오.

►충전기는 접지된 콘센트에만 연결해야 합니다.

► 공급 주전원 연결은 캐러밴 및 유사 차량에 장착하기 위한 배터리 충전기의 경우 국가 배선 규칙에 따라야 합니다.

►충전시 부주의로인한 사고에 대한 책임은 당사에서 지지않는점 유의바랍니다.

제품 구성품 11 : 라디오링크 T8FB 8채널 조종기

조종기 KC인증번호 : MSIP-CRI-wmd-T8FB

라디오링크社의 뛰어난 가성비의 8채널 조종기입니다.

저렴한 가격을 위해 조종기 자체에는 조종기를 셋팅할 수 있는 액정이 부착되어 있지 않으며,

안드로이드 스마트폰을 연결해서 각종 설정을 할 수 있습니다.

스마트폰에 연결하지 않아도 채널1~4 의 리버스 설정은 기본적으로 가능하며,

안드로이드 스마트폰에 연결하면 듀얼레이트, 프로그램 믹스(2개), V-Tail, Elevon 믹스 등의 기능을 사용할 수 있습니다.

(※ 아이폰은 지원하지 않습니다)

좌측 상단에 2단 스위치, 우측 상단에 3단 스위치, 좌우 상단에 각 1개씩의 볼륨(슬라이더)이 장착되어 있습니다.

기본적으로 AA 사이즈 건전지 4개를 넣어서 작동할 수 있으며, 7.4V~14.8V 의 리튬폴리머 배터리를 사용할 수도 있습니다 (미포함)

드론에 사용시 스로틀 스틱을 가운데로 돌아오는 것이 편한 사용자를 위해 스틱 센터 스프링을 포함하여 드립니다.

조종기 뒷면의 트레이너 단자를 통해 PC 시뮬레이션을 지원합니다 (시뮬레이션 케이블 별매)

※ 본 제품은 헬기용 프로그래밍을 지원하지 않습니다. 고정익 비행기나 레이싱 드론 등에 사용이 가능합니다.

사용자가 다른 펌웨어로 업데이트를 시도할 경우 제품이 손상될 수 있으며, 이는 AS 처리가 불가하오니 업데이트를 시도하지 마십시오.

한글설명서 다운로드

안드로이드 스마트폰용 설정 어플 다운

PC용 설정 프로그램 다운 (+ 조종기 계속 비프음 해결 방법)

제품 구성품 12 : [RadioLink] 라디오링크 R8FM 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)

라디오링크 T8FB 조종기 전용 8채널 수신기 입니다.

(AT9S 에 호환되지 않습니다)

SBUS/PPM 출력을 지원하며, 픽스호크와 같은 비행 컨트롤러에 연결해서 사용할 수 있는 초소형 수신기 입니다.

T8FB 조종기 바인딩 방법
1. 조종기의 전원을 켭니다
2. 수신기에 전원을 연결합니다
3. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
4. 몇초 후 바인딩이 완료됩니다.

TX16S MK2 조종기 바인딩 방법 (4in1 모듈)
1. 조종기의 전원을 켭니다.
2. Model 메뉴 > Internal RF > Radirlink, Air 를 선택합니다.
3. 수신기에 전원을 연결합니다
4. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
5. 몇초 후 바인딩이 완료됩니다.
4in1 모듈은 바인딩 후 최적의 성능을 위해 주파수 미세조정이 필요합니다.
미세조정 방법 참조 링크

S.Bus 와 PPM 모드 변경 방법
1. 수신기가 바인딩이 되어 있어야 합니다.
2. 수신기가 켜져 있는 상태에서, 측면의 작은 바인딩 버튼을 1초 이내에 두 번 연속으로 누르면 모드가 변경됩니다.

- LED 빨강색 : PPM 출력 모드
- LED 보라색 : SBUS 출력 모드

– Channel: 8 channels(support SBUS and PPM output)
– Working Voltage: MAX 10V
– Working Current: 19-25mA (input voltage:5V)
– Dimensions: 16.0*21.5*1.0mm
– Weight:2.5g
– Precision: 4096, 0.25us per section, servo anti-shake rudder

제품 구성품 13 : MicoAir FC 용 SBUS to UART 케이블
