[팰콘샵] [3Max] BP5 안전 덕트 범퍼 가드 5인치 드론 + 픽스호크 + GPS + TX16S 조종기 포함 풀셋

[3Max] BP5 안전 덕트 범퍼 가드 5인치 드론 + 픽스호크 + GPS + TX16S 조종기 포함 풀셋

5inch Bumpered Ducted Guard Drone

00. 산업/연구/교육용 드론> BP5 소형 안전가드 픽스호크 교육/연구 드론

일반가격 : 779,000 (회원 가입시 추가 할인)
적립금 : 7,790원

물류창고 :

재고 : 물류창고 25개있음

상품번호 : QA86938 (※전화문의시 상품번호를 알려주세요)

조립 선택

조립 선택 옵션 선택 ▼

조종기 스틱 모드

조종기 스틱 모드 옵션 선택 ▼

▣ 조립 선택 선택 ==
선택

완전 미조립

미조립 / 납땜 불필요 버전 (60,000원)

조립/셋팅 요청 (Ardupilot) (100,000원)

조립/셋팅 요청 (PX4) (150,000원)

▣ 조종기 스틱 모드 선택 ==
선택

모드1

모드2

위에서 옵션을 선택하세요.

위에서 옵션을 선택하세요.

구매 수량

바로구매

장바구니

상품후기

장바구니에 담았습니다.
지금 확인하시겠습니까?



이미지 상품명 선택

기타 필요한 옵션상품 총합계:
0원

옵션 상품을 포함하여 장바구니 담기 >

상품상세설명
BP5 는 프로펠라를 감싸는 안전 가드 형태로 설계된 안전한 프레임 구조로 인해 교육, 연구용으로 뛰어난 장점을 지닌 5인치 소형 드론입니다.
프레임은 100% 탄소 섬유 (카본 파이버) 로 제작되어 매우 견고하고 충격에 강하면서도 가볍습니다. 이로 인해 충돌시 프레임이 쉽게 손상되지 않아 드론의 주요 부품을 보호할 수 있으며, 비행 중 또는 착륙 시 프로펠러가 외부 물체나 사람과 접촉하여 발생할 수 있는 손상을 방지해 줍니다.
각 부분이 나사로 정밀하게 고정되어 있는 설계로 인해 드론의 비행 중 진동을 최소화하여 안정성을 높여주며, 그로 인해 비행 성능 향상과 함께 예기치 않은 사고를 줄이는 데 도움을 줍니다.
모듈화된 디자인으로 인해 유지보수 및 수리가 용이하여 안전한 운영을 지속적으로 유지할 수 있고, 부품을 쉽게 교체할 수 있어서 문제가 발생했을 때 신속하게 대응할 수 있습니다.

본 제품은 픽스호크 아두파일럿(Ardupilot), PX4 를 지원하는 소형 FC 인 MicoAir H743 비행 컨트롤러와 GPS 가 포함되어 있으며,
조종기, 수신기, 배터리, 충전기까지 모두 포함되어 있는 풀셋 구성입니다.

조립이 되어 있지 않은 상품이므로 직접 조립을 해서 사용하셔야 하는 제품입니다 (옵션에서 조립 선택 가능)

※ 포함된 비행 컨트롤러(FC) 에는 납땜을 하기 전 반드시 USB 를 먼저 꽂아서 전원이 정상적으로 들어오는지, 미션플래너에 정상적으로 접속되는지 확인하십시오.
납땜을 한 이후에는 어떠한 경우에도 초기 불량이 인정되지 않습니다.

※ 납땜 시 납이 기판에 튀지 않도록 절대 주의하십시오.

제품 구성
아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다

[3Max] BP5 안전 덕트 범퍼 가드 드론 프레임 키트 (5인치 프로펠라)
[MicoAir] 미코에어 H743 V2 신형 픽스호크 비행 컨트롤러 + 55A 4in1 AM32 ESC 스택 콤보 (예약판매)
[MicoAir] MG-A01 M10 GPS 모듈 울트라 버전 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)

[RTS] RS2205-2300KV 레이싱드론용 정방향 모터
[RTS] RS2205-2300KV 레이싱드론용 역방향 모터
[GEMFAN] Hurricane 51366 ReV3 프로펠러(1대분, 색상 랜덤)

[Vega] 11.1V 2200mAh 35C 그래핀 리튬폴리머 배터리 (XT60 잭)
ST450 멀티 충전기 (220V 입력, 2~4S LiPo, LiHV, LiFe, NiMH)
라디오마스터 TX16S OpenTX MK2 조종기 (4in1 모듈, V4 홀센서, 컬러 터치 스크린)

[RadioLink] 라디오링크 R8FM 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)
모터 나사는 빼고 보내드립니다
M3x20mm 볼트 너트 셋트 (4개, FC 고정용)

제품 구성품 1 : [3Max] BP5 안전 덕트 범퍼 가드 드론 프레임 키트 (5인치 프로펠라)
[3Max] BP5 안전 범퍼 가드 드론 프레임 키트 (5인치 프로펠라)

카본 플레이트 두께 : 1.5MM
키트 중량 : 약 120g
비행 중량 (배터리 제외) : 약 363g
크기 : 285 x 292 x 35mm (가로x세로x높이)
모터 장착 : 16mm * 19mm / 직경 * 3.0MM
프로펠라 : 최대 5 인치
카메라 설치 공간: 29mm
FC 설치 Hole : 표준 20mm x 20mm/30.5mm*30.5mm

* 키트에는 내부 기자재(모터, 변속기, 프로펠라, FC 등)은 포함되어 있지 않습니다.
* 모터 조립시 모터에 포함되어 있는 나사를 사용하면 나사가 길어서 모터 코일에 닿아 고장날 수 있습니다.
프레임 셋트에 모터를 위한 짧은 나사가 동봉되어 있으므로, 그것을 사용하시기 바랍니다.

* 아래 사진은 참조용 예시입니다.

제품 구성품 2 : [MicoAir] 미코에어 H743 V2 신형 픽스호크 비행 컨트롤러 + 55A 4in1 AM32 ESC 스택 콤보 (예약판매)
MicoAir743 V2 비행 컨트롤러
Ardupilot/PX4/INAV/Betaflight 를 지원하는 듀얼 IMU 및 나침반 센서가 내장된 고성능 H743 비행 컨트롤러 입니다.

펌웨어 / 핀아웃 링크 : https://micoair.com/flightcontroller_micoair743v2/
매뉴얼 : https://micoair.com/docs/micoair743-user-manual/

* 기본적으로 Ardupilot 이 설치되어 있습니다.
* PX4 설치시 stm32cube Programmer 를 이용하여 bootloader (bin 또는 elf) 파일을 먼저 설치하시고,
QGC 에서 px4 펌웨어를 설치하시면 됩니다.
* 펌웨어 설치 방법 참고 : https://youtu.be/H7TsouQlBfg
* ESC 가 8비트 Bluejay 에서 32비트 AM32 로 업그레이드 되었습니다.

* 납땜 전에 반드시 USB 를 먼저 꽂아서 정상 작동하는지 점검하십시오.
** 납땜 이후에는 어떤 경우에도 초기 불량 처리가 되지 않습니다.

< Ardupilot 셋팅시 참고 파라미터 >
- SERVO1_FUNCTION : 34 (M2)
- SERVO2_FUNCTION : 35 (M3)
- SERVO3_FUNCTION : 36 (M4)
- SERVO4_FUNCTION : 33 (M1)
- MOT_PWM_TYPE : 6 (Dshot 600)
- SERVO_DSHOT_ESC : 3 (AM32)
- SERVO_BLH_BDMASK : 15 (생략가능, 적용시 RPM 체크 가능)
- SERVO_BLH_AUTO : 1
- NTF_BUZZ_TYPES : 3 (생략 가능, 적용시 모터를 부저로 사용)

상세 제원
MCU: STM32H743VIH6, 480MHz, 2MB 플래시
IMU: BMI088/BMI270
바로: SPL06
나침반: QMC5883L
OSD: AT7456E
MicroSD 카드 슬롯
8x UART
11x PWM
1x I2C
1x SWD
2x ADC(VBAT, 전류)
USB 타입-C
DJI O3/O4 VTX 커넥터
BEC 5V 3A 출력(컨트롤러, 수신기, GPS, 광학 흐름 또는 기타 장치용)
BEC 12V 3A 출력(비디오 송신기, 카메라용)
Bluetooth 원격 측정(UART8에 내부적으로 연결됨, 통신 속도 115200)
VBAT 입력 범위: 2-6S(6-27V)

UART 매핑(Ardupilot)
직렬0 -> USB
SERIAL1 -> UART1 (MAVLink2, DMA 지원)
SERIAL2 -> UART2(DisplayPort, DMA 지원)
SERIAL3 -> UART3(GPS, DMA 지원)
SERIAL4 -> UART4(MAVLink2, DMA 지원)
SERIAL5 -> UART5(DMA 지원)
SERIAL6 -> UART6( RCIN , DMA – 활성화됨 )
SERIAL7-> UART7(ESC 원격 측정, DMA 지원)
SERIAL8 -> UART8( DMA 활성화됨, 온보드 Bluetooth Telemetry에 연결됨 )
UART 매핑(PX4)
ttyACMo -> USB
ttyS0 -> TEL1 -> UART1
ttyS1 -> GPS2 -> UART2
ttyS2 -> GPS1 -> UART3
ttyS3 -> TEL2 -> UART4
ttyS4 -> TEL3-> UART5
ttyS5 -> RC -> UART6
ttyS6 -> UART6 -> UART7
ttyS7 -> TEL4/SERIAL4 -> UART8
RC 입력(Ardupilot)
UART6는 ArduPilot이 지원하는 모든 수신기 프로토콜과 호환됩니다.
PPM은 지원되지 않습니다.
SBUS/DSM/SRXL은 RX6 핀에 연결됩니다.
FPort는 TX6에 대한 연결이 필요합니다. FPort 수신기를 참조하세요.
CRSF는 RX6뿐만 아니라 TX6 연결도 필요하며 자동으로 원격 측정을 제공합니다.
SRXL2는 TX6에 연결해야 하며 자동으로 원격 측정을 제공합니다. SERIAL6_OPTIONS를 "4"로 설정합니다.

모든 UART는 ArduPilot의 RC 시스템 연결에도 사용할 수 있으며 PPM을 제외한 모든 프로토콜과 호환됩니다. 자세한 내용은 무선 제어 시스템을 참조하세요.

OSD 지원(Ardupilot)
MicoAir743 V2는 OSD_TYPE 1(MAX7456 드라이버)를 사용하여 온보드 OSD를 지원합니다. 동시에 DisplayPort OSD는 HD VTX 커넥터에서 사용할 수 있습니다.

VTX 지원
SH1.0-6P 커넥터는 DJI 에어 유닛 /HD VTX 연결을 지원합니다 . 프로토콜의 기본값은 DisplayPort 입니다 . 커넥터의 핀 1은 12V이므로 5V가 필요한 주변 장치에 연결하지 않도록 주의하십시오.

PWM 출력
MicoAir743 V2은 최대 11개의 PWM 출력을 지원합니다.
채널 1-8은 DShot 및 양방향 DShot을 지원합니다.
(현재 PX4&INAV는 BDShot 기능을 지원하지 않습니다)
PWM 출력 공유는 그룹화되어 있으며 모든 그룹은 동일한 출력 프로토콜을 사용해야 합니다.
1,2,3,4는 그룹 1입니다.
5, 6은 그룹 2입니다.
7,8,11은 그룹 3입니다.
9.10은 그룹 4입니다.
참고 : PWM11은 "LED" 핀입니다. 이것이 직렬 LED 사용으로 구성된 경우 PWM7, 8은 직렬 LED로만 사용할 수 있습니다.

배터리 모니터링
보드에는 내부 전압 센서가 있고 ESC 커넥터에는 외부 전류 센서 입력을 위한 연결 장치가 있습니다.
전압 센서는 최대 6S LiPo 배터리를 처리할 수 있습니다.
Ardupilot의 기본 배터리 매개변수는 다음과 같습니다.
BATT_VOLT_PIN 10
BATT_CURR_PIN 11
BATT_VOLT_MULT 21.2
BATT_CURR_SCALE 40.2
나침반
MicoAir743 V2에는 나침반 센서(QMC5883L)가 내장되어 있으며 SDA 및 SCL 커넥터에서 I2C를 사용하여 외부 나침반을 연결할 수도 있습니다.

규격
장착: 30.5 x 30.5mm, Φ4mm
크기: 36 x 36 x 8mm
무게: 10g

제품 구성품 3 : [MicoAir] MG-A01 M10 GPS 모듈 울트라 버전 + 지자기 센서 (GPS, GLONASS, 갈릴레오, 바이두 위성)

M10 과 M10 Ultra의 차이점:
업데이트 간격이 100 ms로 설정되어 있어도 M10 의 일반 버전은 4-5Hz 탐색 속도에만 도달할 수 있습니다. 그리고 M10 Ultra 버전 10Hz 항법 속도 보장할 수 있습니다.

당사 웹 사이트에서 자세한 내용을 확인하십시오.
http://micoair.com/index.php/gps_mg-a01

소개
MG-A01(M10 Ultra) GNSS 모듈은 유블럭스 10세대 수신기 칩의 특수 버전인 M10050(정상보다 높은 주파수로 작동)과 자기 센서인 QMC5883L을 통합합니다. 모든 L1 GNSS 신호 (GPS/GLONASS/Galieo/BeiDou) 를 지원하며 최대 32개의 위성을 동시에 탐색에 사용할 수 있습니다.
고이득 25 x 25 x 4mm 패치 안테나는 최고의 성능을 제공합니다.
내장 플래시 , 모듈의 전원이 꺼진 경우에도 매개변수를 저장할 수 있습니다.
왜 M10 울트라인가?
우리 모두 알고 있듯이 M10은 더 높은 시작 속도, 포지셔닝 정확도 및 더 많은 위성을 갖춘 최신 세대의 GNSS 수신기입니다. 그러나 동시에 M10(5Hz)은 M8(10Hz) 및 M9(25Hz)에 비해 내비게이션 업데이트 속도를 희생합니다. 이 문제를 해결하기 위해 우리는 M10 칩의 Ultra 버전을 MG-A01에 통합했습니다. MG-A01은 더 높은 주파수로 실행되어 32개의 위성을 사용하면서 10Hz 내비게이션 업데이트 속도를 달성할 수 있습니다.
M10의 불안정한 내비게이션 업데이트 속도 문제를 해결하기 위해 ardupilot 개발자 팀은 BeiDou B1L 및 GLONASS를 끄고 위성 수를 강제로 제한했습니다. 실제로 그들은 아무런 변경 없이 M10 Ultra를 사용하기로 선택할 수 있었습니다.
명세서
GNSS 수신기: U-BLOX M10 (M10050)
자기 나침반: QMC5883L
안테나:  25x25x4mm
GNSS 시스템 지원: GPS L1 /CA; 글로나스 L10F; 베이더우 B1L/B1C; 갈릴레오 E1B/C; QZSS L1 C/A/S; SBAS L1 C/A
동시: 3개(GPS/BeiDou/Galileo(기본값) 또는 GPS/GLONASS/Galileo), Beidou B1L이 꺼지면 동시에 4개의 위성 시스템을 사용할 수 있습니다: GPS+BeiDou(B1C)+GLONASS+Galileo
최대 탐색 속도: 10Hz
최대 위성 수: 32
입력 전압: 5V
전류: 30mA
출력 인터페이스(GPS): UART(3.3V LVTTL)
인터페이스(나침반): I2C
UART 전송 속도: 115200(기본값)
출력 프로토콜: UBX-PVT(기본값)
PPS LED: 파란색(전원을 켠 후 계속 켜져 있고, GNSS가 3D 수정을 받으면 깜박임(1Hz))
비행 컨트롤러 펌웨어 필요
INAV: >=5.0.0
베타플라이트: >=4.3.0
Ardupilot: >=4.3.0
PX4: >= 1.14.0
물리적
크기: 25 x 25 x 7.8mm
무게: 12g
커넥터: SH1.0-6P 1.0mm 피치
3D 프린팅된 배터리 스트랩 GPS 마운트
연결
유센터
u-center-2-사용자 가이드
u-blox-M10-SPG-5.10_InterfaceDescription

제품 구성품 4 : [RTS] RS2205-2300KV 레이싱드론용 정방향 모터
[RTS] RS2205-2300 Race Spec' Motor(2300KV/CW)
현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!
일반적인 저가형 P-Type 네오디움이 아닌 N-Type(N52) 네오디움 자석을 채용, 아울러 일본산 MineBee(NMB) 베어링이 기본사양으로 탑재, 또한 하드한 추락에도 휘지 않고 버틸 수 있도록 고주파 열처리된 Hollow(중공) 방식의 탄소강 샤프트를 채용!
BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.
정피치 모터(CW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CCW 로 표기되어 있으나, 실제로 프롭 어댑터가 은색인 정방향(CW) 제품입니다.
혼동을 방지하기 위해 팰콘샵에서는 정방향(CW)으로 표기하고 있습니다.

RTS RS2205 Race Spec Motors ;

Introducing the Emax Race Spec family of high performance brushless motors for multirotor FPV racing. Redesigned and engineered to perform better than most in it’s class, every motor is precision crafted within tight tolerances. Paired with performance driven props from any leading manufacturer will result in unreal thrust.
Cooling:
The unique fins machined into the bell draw up cool air from the motor base and through the coils as the motor spools up. The faster it spins, the more air it ventilates. Cooling fins significantly reduce heat soak by at least 30%. This “cool” feature allows the RS2205 to not only have a longer lasting motor, but also harness the power of N52 magnets.
N52 Magnets:
Uses the highest grade magnets. Better acceleration, stopping power, and sustained RPMs during high kv.

Bearings:
Genuine Japanese NMB Bearings provide long lasting, smooth performance.

Thrust:
Produces over +1,000g of thrust using 4S and GF5045BN.

Key Features:
- 1K+ Thrust with 4s battery and recommend propeller combo
- Cooling Series Bell Design reduces motor temperature by at least 30%
- Highest Grade N52 Neodymium magnets
- Genuine Japanese NMB Bearings
- Each Motor is Dynamically Balanced in the factory.
- 15mm Extended Prop Shaft allows virtually any prop with 5mm hole.

Windings made from copper of high purity

- Model: RS2205
- KV: 2300kv
- Weight: Approx. 30g with wires
- Wire AWG: 20AWG
- Stator Diameter: 22mm
- Stator Height: 5mm
- Shaft Diameter: 3mm
- Configuration: 12N14P
- Motor Diameter: 27.9mm
- Motor Height: 31.7mm
- Prop Adapter Shaft Thread: M5
- Input voltage: 3S-4S (12.6 - 16.8v)
- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 5 : [RTS] RS2205-2300KV 레이싱드론용 역방향 모터
[RTS] RS2205-2300 Race Spec' Motor(2300KV/CCW)
현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!
일반적인 저가형 P-Type 네오디움이 아닌 N-Type(N52) 네오디움 자석을 채용, 아울러 일본산 MineBee(NMB) 베어링이 기본사양으로 탑재, 또한 하드한 추락에도 휘지 않고 버틸 수 있도록 고주파 열처리된 Hollow(중공) 방식의 탄소강 샤프트를 채용!
BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.
역피치 모터(CCW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CW 로 표기되어 있으나, 실제로 프롭 어댑터가 검정색인 역방향(CCW) 제품입니다.
혼동을 방지하기 위해 팰콘샵에서는 역방향(CCW)으로 표기하고 있습니다.

RTS RS2205 Race Spec Motors ;

Introducing the Emax Race Spec family of high performance brushless motors for multirotor FPV racing. Redesigned and engineered to perform better than most in it’s class, every motor is precision crafted within tight tolerances. Paired with performance driven props from any leading manufacturer will result in unreal thrust.
Cooling:
The unique fins machined into the bell draw up cool air from the motor base and through the coils as the motor spools up. The faster it spins, the more air it ventilates. Cooling fins significantly reduce heat soak by at least 30%. This “cool” feature allows the RS2205 to not only have a longer lasting motor, but also harness the power of N52 magnets.
N52 Magnets:
Uses the highest grade magnets. Better acceleration, stopping power, and sustained RPMs during high kv.

Bearings:
Genuine Japanese NMB Bearings provide long lasting, smooth performance.

Thrust:
Produces over +1,000g of thrust using 4S and GF5045BN.

Key Features:
- 1K+ Thrust with 4s battery and recommend propeller combo
- Cooling Series Bell Design reduces motor temperature by at least 30%
- Highest Grade N52 Neodymium magnets
- Genuine Japanese NMB Bearings
- Each Motor is Dynamically Balanced in the factory.
- 15mm Extended Prop Shaft allows virtually any prop with 5mm hole.

Windings made from copper of high purity

- Model: RS2205
- KV: 2300kv
- Weight: Approx. 30g with wires
- Wire AWG: 20AWG
- Stator Diameter: 22mm
- Stator Height: 5mm
- Shaft Diameter: 3mm
- Configuration: 12N14P
- Motor Diameter: 27.9mm
- Motor Height: 31.7mm
- Prop Adapter Shaft Thread: M5
- Input voltage: 3S-4S (12.6 - 16.8v)
- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 6 : [GEMFAN] Hurricane 51366 ReV3 프로펠러(1대분, 색상 랜덤)
GEMFAN Hurricane 51366 ReV3 Propeller

- 젬팬 신형 51366 ReV3 프로펠러입니다.
- 고알피엠에 특화되어 출시되었습니다.
- 가볍고 내구성도 좋습니다.

구성
프로펠러 정피치 2개, 역피치 2개 (한 대분, 색상 랜덤 발송)

GEMFAN HURRICANE 51366 MCK REV3
The NEW ReVolution of Racing Props
Designed for 6S with high KV motors
Responsive, punchy, durable, good grip on turns, fast and reactive!
It has it all! Made with the man: MCK himself! Redesigned... Relentless... ReV3!

SPECIFICATION
Diameter : 5in
Pitch : 2.8in
Weight : 4.2g
Mount : 5mm
Colors : Strawberry Jam，Mint Green，Radioactive Yellow， Litchi Red，Light Speed Clear
Recommended Motor : 2306 2207
Prop Disk Diameter : 129.7mm
Center Thickness : 6.6mm
Max Prop Width : 14.9mm
Materials : PC

제품 구성품 7 : [Vega] 11.1V 2200mAh 35C 그래핀 리튬폴리머 배터리 (XT60 잭)

VEGA 2200mAh 3S 35C Battery

- 새로운 프리미엄 배터리 브랜드 ‘VEGA’입니다.
- 내부 안전성 테스트 및 각종 비행 테스트에서 우수한 성능을 검증받은 제품입니다.
- 고급 그래핀 셀을 사용한 배터리로, 전압 유지, 발란스 유지, 충전 등의 부분에서 뛰어난 퍼포먼스를 보여주는 배터리입니다.
- 드론 및 무선모형 용도에 최적화된 배터리로 최상의 성능을 느껴보십시오.

구성
배터리 1개

사이즈 112x34x24mm
무게 176g

제품 구성품 8 : ST450 멀티 충전기 (220V 입력, 2~4S LiPo, LiHV, LiFe, NiMH)

※ 기본적으로 XT60 충전 코드가 같이 포함되어 있습니다.
배터리 잭이 XT60 이 아니면 충전 코드나 변환잭이 별도로 필요합니다.

ST450 매뉴얼 보러가기

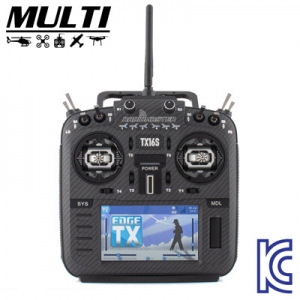

제품 구성품 9 : 라디오마스터 TX16S OpenTX MK2 조종기 (4in1 모듈, V4 홀센서, 컬러 터치 스크린)
RadioMaster TX16S Mark II (V4.0 hall sensor gimbal ver.)

- 세계적으로 폭발적인 인기를 끌고 있는 조종기입니다.
- 업그레이드된 V4.0 홀센서 짐벌을 사용합니다.
- EdgeTX 펌웨어가 기본 적용되어 화면 터치기능을 사용하실 수 있습니다.
- USB포트를 통해 조종기 자체적으로 배터리를 충전할 수 있습니다.
- 멀티모듈을 탑재하여 완구형 드론부터 후타바, Frsky, 스펙트럼 수신기까지 모두 사용할 수 있습니다.
- TBS 크로스파이어 모듈과 완벽 호환됩니다.
- 레이싱드론을 위한 최고의 선택입니다.

**본 제품은 4IN1 모듈입니다.**
**충전기 출력은 최대 1.5A를 넘어서는 안됩니다.**

<구성>
조종기 1개
18650 트레이 1개
USB 케이블 1개
LCD 보호필름 1개
리어그립 1세트
TX16S 키체인 1개

전파인증(KC인증) 번호 : R-R-ssr-TX16S
인증스티커는 뒷 모듈커버 안쪽에 있습니다.
※ 사용 가능한 프로토콜 목록 링크(클릭)

- 1년 무상 워런티 제공(추락, 수장, 역전압, 펌업, 그외 파손에 의한경우 제외)
- 1년 경과 시 유상수리 진행

<배터리 추천 및 충전 안내> - 배터리는 아래 링크의 18650배터리 2개 또는 전용 리튬 이온 배터리를 사용하시면 됩니다. - 배터리를 조종기에 넣어놓은 상태로 휴대폰 충전기로 자체충전이 가능합니다.

- 주의 : 조종기 하단의 USB-C 단자로 충전합니다.
충전시 반드시 정격출력 5V 1.5A 이하의 아답터 또는 PC USB 단자를 사용하세요. 정격출력 5V 1.5A 이상 아답터 충전시 메인보드가 손상되며, AS가 되지 않습니다.
특히 ! 최근 스마트폰 급속충전기 중 일부 제품이 9V 이상, 2A 이상 출력되는 아답터가 간혹 있으므로 주의하세요!

* 아래 동영상의 텔레메트리 기능을 사용하기 위해서는 R-XSR 수신기가 별도로 필요합니다 (별매)

* 아래 동영상의 텔레메트리 기능을 사용하기 위해서는 R-XSR 수신기가 별도로 필요합니다 (별매)

Bullet Point
Improved internal circuity and optimized power supply.
New charge circuitry with integrated reverse-polarity protection.
Optimized charge IC now allows up to 2.2A internal USB-C charge current.
Rear mounted audio jack provided headphone output.
V4.0 Gimbal improved centering and temperature stability (Same circuitry as AG01).
Optional high/low rear grips included for improved ergonomics.
Improved S1/S2 knobs with clear centre-detents.
Improved LS/RS Sliders with smoother feel and better centre-detents.
Redesigned battery cover for improved battery access.
Retooled body shell with improved fit and finish.
Trainer socket changed to standard TRS 3.5mm socket.
Rear DIY Socket added for personalised mods.
Improved internal plastics for better longevity.
Available ELRS and 4in1 versions.

Specification
Size: 287x129x184mm
Weight: 750g (without battery)
Transmission frequency: 2.400GHz-2.480GHz
Transmitter module: Internal 4-in-1 multi-protocol module (CC2500 CYRF6936 A7105 NRF2401)
Transmitting power: Internal 4-in-1 multi-protocol module : Max 100mw (protocol dependent)
Antenna gain: 2db (transmit power adjustable)
Working current: 400mA
Working voltage: 6.6-8.4v DC
Remote control distance:> 2km @ 22dbm
Radio firmware: EdgeTX
Module Firmware: Multiprotocol- Module (4IN1)
Channels: Up to 16 channels (depending on the receiver)
Display: 4.3-inch TFT full-colour touch display with a resolution of 480 * 272
Gimbal: V4.0 Hall sensor with Aluminium fascia
Module Bay: JR compatible module bay
Upgrade method: Supports USB-C online / SD card offline upgrade
Support EdgeTX and OpenTX
EdgeTX is installed by default (Touch screen enabled)
* Requires EdgeTX version 2.6.0 or OpenTX version 2.3.15 or later.

V4.0 Hall Gimbals
Standard version with V4.0 Hall Gimbals, same chipset as the AG01, optimized hall sensor circuitry,
improves center point positioning and temperature stability. Stick travel, self-centering and stick tension are now externally adjustable.

Flat & Raised Grips Included
Both the raised and flat versions of the rear grips are included allowing you to customize the feel of your TX16s MKII right out of the box.

Built-in dual speakers & Raised Grips Included

External Module Bay
The TX16s natively supports Team Black Sheep MicroTX modules in CRSFmode with LUA scripts.
Best of all the TX16s Internal 4-in-1 Multi-protocol module allows you to keep the MicroTX installed and
switch between internal RF and Crossfire via software, no more module swapping.

Easy Firmware Updates

Upgraded Design
Retooled faceplate with improved fit and finish
Improved S1/S2 knobs with center detents
4.3” IPS Color Display - The TX16s features a bright and clear 4.3-inch IPS color display for easy and convenient model setup and operation with adjustable brightness to suit all conditions.
Improved LS/RS Sliders with smoother feel and better centre-detents.

New 3.5mm Audio jack - Rear mounted audio jack minimizes RF interference from external modules and adds headphone audio feature.
Redesigned battery cover, easier to remove.
Rear DIY Socket added for personalised mods.

제품 구성품 10 : [RadioLink] 라디오링크 R8FM 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)

라디오링크 T8FB 조종기 전용 8채널 수신기 입니다.
(AT9S 에 호환되지 않습니다)
SBUS/PPM 출력을 지원하며, 픽스호크와 같은 비행 컨트롤러에 연결해서 사용할 수 있는 초소형 수신기 입니다.

T8FB 조종기 바인딩 방법
1. 조종기의 전원을 켭니다
2. 수신기에 전원을 연결합니다
3. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
4. 몇초 후 바인딩이 완료됩니다.
TX16S MK2 조종기 바인딩 방법 (4in1 모듈)
1. 조종기의 전원을 켭니다.
2. Model 메뉴 > Internal RF > Radirlink, Air 를 선택합니다.
3. 수신기에 전원을 연결합니다
4. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
5. 몇초 후 바인딩이 완료됩니다.
4in1 모듈은 바인딩 후 최적의 성능을 위해 주파수 미세조정이 필요합니다.
미세조정 방법 참조 링크

S.Bus 와 PPM 모드 변경 방법
1. 수신기가 바인딩이 되어 있어야 합니다.
2. 수신기가 켜져 있는 상태에서, 측면의 작은 바인딩 버튼을 1초 이내에 두 번 연속으로 누르면 모드가 변경됩니다.
- LED 빨강색 : PPM 출력 모드
- LED 보라색 : SBUS 출력 모드
– Channel: 8 channels(support SBUS and PPM output)
– Working Voltage: MAX 10V
– Working Current: 19-25mA (input voltage:5V)
– Dimensions: 16.0*21.5*1.0mm
– Weight:2.5g
– Precision: 4096, 0.25us per section, servo anti-shake rudder
제품 구성품 11 : 모터 나사는 빼고 보내드립니다

모터에 포함된 나사는 빼고 보내드립니다.
사용하면 안되는데 헷갈릴까봐요~
혹시나 저희가 실수로 나사를 빼지 않았을 경우에라도,
이 나사는 조립시 사용하시면 안됩니다.
나사 길이가 길기 때문에 모터 코일에 닿아서 모터가 손상될 수 있습니다.
제품 구성품 12 : M3x20mm 볼트 너트 셋트 (4개, FC 고정용)
FC 를 고정하기 위한 M3x18mm 볼트 4개, 너트 4개 입니다.
스테인리스 재질입니다.

기본정보

상품후기

상품문의 (2)

판매가격

779,000원

소비자가격

780,400원

회원할인가격

779,000원

적립금

7,790원

상품번호

QA86938

상품후기가 없습니다
상품후기쓰기

총 2개의 상품문의
문의하기

전진 후진이 바뀌었습니다.

오** | 2025-03-04 21:22:28

아밍 연결이 안됩니다.

오** | 2025-03-04 10:22:56

관련상품

[3Max] BP5 안전 덕트 범퍼 가드 드론 프레임 키트 (5인치 프로펠라)

79,000원

[3Max] BP5 안전 덕트 범퍼 가드 5인치 드론 + 픽스호크 + GPS 콤보 셋트

328,000원

[3Max] BP5 안전 덕트 범퍼 가드 5인치 드론 + 픽스호크 + GPS + ST10 조종기 포함 풀셋

498,000원

[3Max] BP5 안전 덕트 범퍼 가드 5인치 드론 + 픽스호크 + GPS + T8FB 조종기 포함 풀셋

488,000원

[3Max] BP5 안전 덕트 범퍼 가드 5인치 드론 + 픽스호크 + GPS + FS-i6 조종기 포함 풀셋

498,000원
