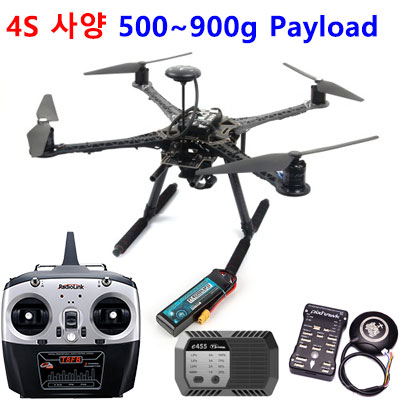

[팰콘샵] S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)

S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)

00. 교육/연구/산업용 드론> S500 교육/연구용 (500g~1.5kg 페이로드)

일반가격 : 797,000 (회원 가입시 추가 할인)
적립금 : 7,970원

물류창고 :

재고 : 물류창고 42개있음

상품번호 : QA91886 (※전화문의시 상품번호를 알려주세요)

조립 선택

조립 선택 옵션 선택 ▼

조종기 스틱 모드

조종기 스틱 모드 옵션 선택 ▼

픽스호크 종류

픽스호크 종류 옵션 선택 ▼

위에서 옵션을 선택하세요.

구매 수량

바로구매

장바구니

상품후기(6)

Virtual Assistant

Email Us

이미지	상품명	선택

기타 필요한 옵션상품 총합계: 0원

기타 필요한 옵션상품 총합계:
0원

옵션 상품을 포함하여 장바구니 담기 >

믿을 수 있는 팰콘샵, 6가지 안심 약속

99.9% 실재고

22년 전문가

확실한 기술지원

출고 전 촬영

실시간 배송알림

Since 2004

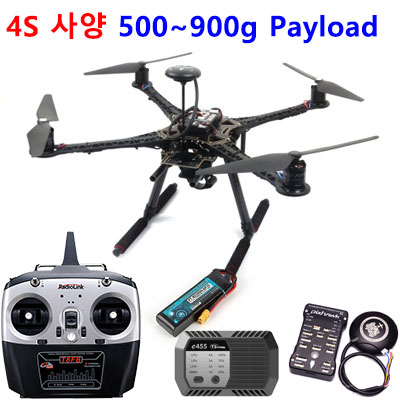

S500 교육/연구용 드론 4S 사양 + 픽스호크 + GPS + 조종기 포함 풀셋 (최대 900g 페이로드)

F450 과 비슷하면서, 좀 더 좋은 제품을 찾으신다면 이 제품을 추천 드립니다.

본 제품은 프레임 및 모터, 변속기, 프로펠러 및 조립에 필요한 배선, GPS 마운트 및

교육/연구용 비행 컨트롤러(FC)인 픽스호크 + GPS 가 포함된 패키지 구성입니다.

F450 과 비슷한 엔지니어링 플라스틱 소재의 암(Arm)에 강화 카본 파이프를 삽입하여 Arm이 더욱 튼튼하면서도 두께가 얇게 제작되었습니다.

F450 의 낭창하고 얇아서 가볍지만 대신 내구성이 너무 약했던 랜딩 스키드와 달리,

S500 은 카본 랜딩 스키드를 채용하여 무게는 가벼우면서도 흔들리지 않고 탄탄한 느낌이 듭니다.

F450 의 저렴한 T2212 모터에 비해 더 뛰어난 퀄리티의 SunnySky X2212 980KV 모터를 사용하며,

최대의 성능을 발휘하는 홀리브로(Holybro) 10인치 엔지니어링 플라스틱 프로펠라가 함께 구성되어 있습니다.

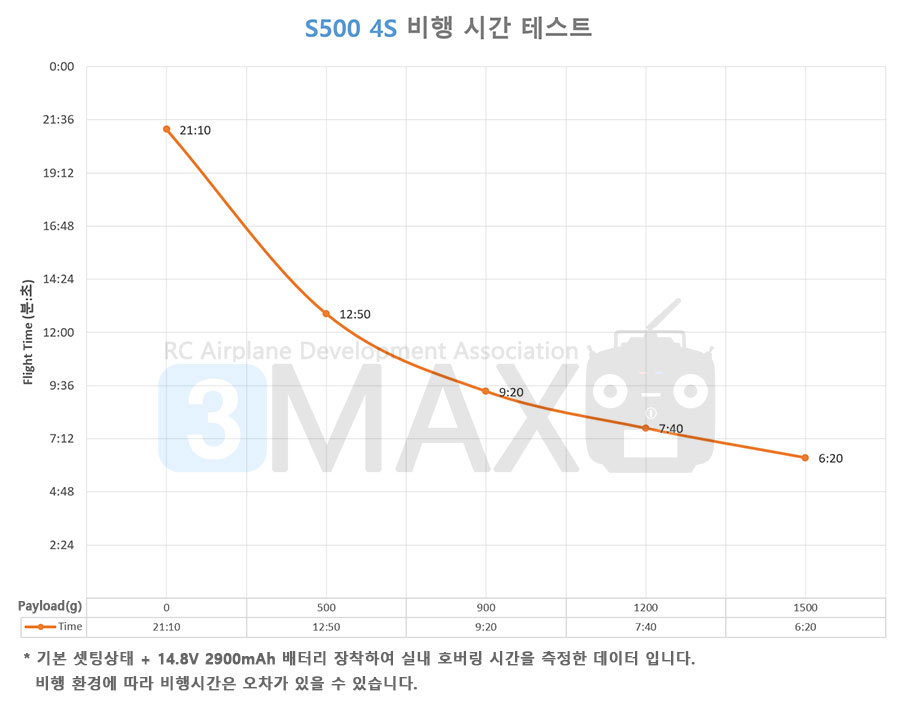

풀셋에 포함된 4S 2900mAh 배터리를 사용할 때 기준으로 최대 추가 페이로드는 약 900g 이지만,

안정적인 비행을 위해서는 약 500g 이하의 추가 페이로드까지 사용하는 것을 권장드립니다.

라디오링크 T8FB 8채널 조종기가 포함되어 있으며, SBUS/PPM 지원하는 드론용 수신기, 14.8V 배터리까지,

조립/셋팅 후 바로 비행할 수 있는 모든 기자재가 포함되어 있습니다.

* 본 제품은 조립이 되어 있지 않습니다.

- 기본 비행 중량 : 1500g (배터리 포함)

- 프레임 대각선 크기 : 500mm

[팰콘샵] S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
S500 쿼드콥터 드론 PDB 에디션 Kit (Black Arm) - 카본 랜딩기어 포함	[SUNNYSKY] X2212 980KV 드론모터 450-550급 (CW) (예약판매)	[SUNNYSKY] X2212 980KV 드론모터 450-550급 (CCW)
[GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone	[TR] 9450 자동 잠금 카본 프로펠라 (DJI/Universal Type) - Black	[KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (KC 인증) + M10 GPS 셋트
VEGA 베가 그래핀 4셀 14.8V 2900mAh 70C 드론축구 리튬 폴리머 배터리	[YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)	라디오링크 T8FB 8채널 조종기
[RadioLink] 라디오링크 R8FM 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)

제품 구성품 1 : S500 쿼드콥터 드론 PDB 에디션 Kit (Black Arm) - 카본 랜딩기어 포함

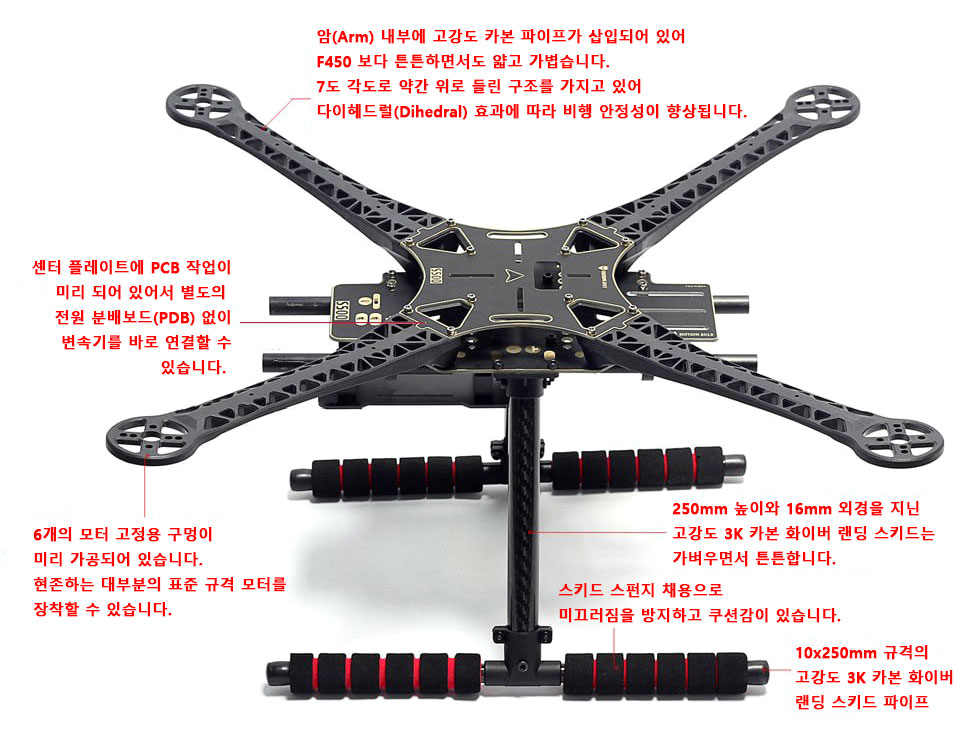

S500 쿼드콥터 프레임 키트 (카본 랜딩 스키드) - 500급 드론

- S500 쿼드콥터 500급 드론입니다.

- 본 제품은 프레임만 있는 제품으로 별도의 모터, 변속기, FC, 배터리, 송수신기가 필요합니다.

S500 키트는 저렴하고 가벼우며, 간단하고 조립이 쉽습니다.

픽스호크 2.4.8, 픽스호크4, 6C, Pix32 v6 등 다양한 비행 컨트롤러와 완벽하게 호환됩니다.

이 S500 프레임은 다양한 소재를 혼합하여 제작되었습니다. 팔은 고강도, 초내구성 폴리아미드-나일론 복합 소재로 제작되었으며, 중앙 부분은 탄소 섬유 막대로 보강되었습니다.

랜딩 기어는 직경 16mm 및 10mm의 탄소 섬유 튜브로 구성되어 있으며, 이전 버전보다 두껍고 강화된 플라스틱 티 커넥터를 통해 연결됩니다.

이 제품은 랜딩 기어와 1.5mm 두께의 상하부 플레이트를 갖춘 견고하고 가벼운 쿼드콥터 프레임입니다. 하부 플레이트에는 깔끔하고 간편한 배선을 위한 전원 분배보드(PDB)가 내장되어 있습니다.

또한, 완벽한 무게 분산을 위해 조절 가능한 배터리 마운트가 있습니다.

하부 프레임은 다양한 카메라 마운트와 짐벌을 장착할 수 있어 다양한 용도에 적합합니다.

모든 프레임 볼트에 미리 나사산이 가공된 슬리브가 있어 조립이 매우 간단하며, 잠금 너트가 필요하지 않습니다.

전체 구조에 단일 크기의 볼트를 사용하므로 조립 시 단일 크기의 육각 볼트만 필요합니다.

조립시 주의사항

아래 이미지는 S500의 하판입니다.

전원부입니다. XT60 또는 딘스잭을 하단에 끼워 납땜하실 수 있습니다.

위, 아래로 극성이 +, -입니다. 아래 이미지와 같은 양쪽으로 납땜하시면 배터리 연결시 쇼트가 납니다.

[팰콘샵] S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)

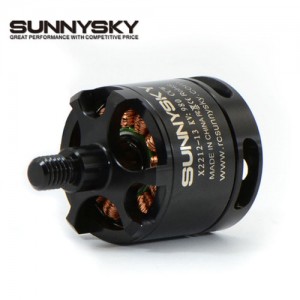

제품 구성품 2 : [SUNNYSKY] X2212 980KV 드론모터 450-550급 (CW) (예약판매)

SUNNYSKY X2212 980KV Outrunner Brushless Motor For Drone (드론모터 450-550급)

●특징

SunnySky 모터는 검정된 제품으로 3D기체나 파일런에 사용시 최고의 만족을 드립니다.
SunnySky 모터는 일제 베어링을 사용하여 오랜시간 사용이 가능합니다. 소음도 적습니다.
일본 kawasaki stator steel을 사용 효율성을 높혔습니다.
고순도 무산소동선 (Oxygen free pure copper wires) 사용
사용된 고급의 마그네틱 자석은 180 ℃이상을 견딥니다.
CNC로 커팅된 모터 케이스.실리콘 와이어 사용,Patented balance techniques,Unique wiring method.

아래 이미지의 3, 4 번 모터 방향입니다.

●이미지 및 제원

프로펠라는 포함되어 있지 않습니다.

제품 구성품 3 : [SUNNYSKY] X2212 980KV 드론모터 450-550급 (CCW)

SUNNYSKY X2212 980KV Outrunner Brushless Motor For Drone (드론모터 450-550급)

●특징

SunnySky 모터는 검정된 제품으로 3D기체나 파일런에 사용시 최고의 만족을 드립니다.
SunnySky 모터는 일제 베어링을 사용하여 오랜시간 사용이 가능합니다. 소음도 적습니다.
일본 kawasaki stator steel을 사용 효율성을 높혔습니다.
고순도 무산소동선 (Oxygen free pure copper wires) 사용
사용된 고급의 마그네틱 자석은 180 ℃이상을 견딥니다.
CNC로 커팅된 모터 케이스.실리콘 와이어 사용,Patented balance techniques,Unique wiring method.

아래 이미지의 1, 2 번 모터 방향입니다.

●이미지 및 제원

프로펠라는 포함되어 있지 않습니다.

제품 구성품 4 : [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone

[GT Drone] 35A BL BLHeli_S ESC

최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.

6-레이어, 3온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,

BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.

(LED 설정의 기본값은 OFF 입니다)

대부분의 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있습니다.

픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.

그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,

픽스호크를 통해 ESC 설정에 접속할 수 있습니다.

자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.

ESC 설정 프로그램 : https://esc-configurator.com

< 상세 제원 >

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 35A

- Burst Current(10s) : 45A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.

A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.

The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.

Integrated RGB multi-color bright LED night light, night flight is even more dazzling.

[팰콘샵] S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)

< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >

* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.

이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.

BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)

MOT_PWM_TYPE = 6 (DSHOT 600)

SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)

SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)

SERVO2_FUNCTION = 0

SERVO3_FUNCTION = 0

SERVO4_FUNCTION = 0

SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)

SERVO10_FUNCTION = 34

SERVO11_FUNCTION = 35

SERVO12_FUNCTION = 36

위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,

픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.

ESC 설정 프로그램 : https://esc-configurator.com

BLHeli_S 펌웨어 설정에 대한 자세한 내용은 아래 동영상을 참고하세요.

<제품 이미지>

[팰콘샵] S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)

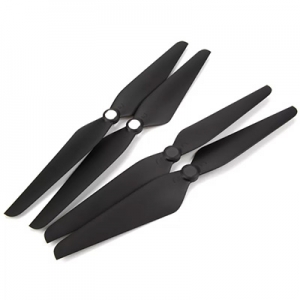

제품 구성품 5 : [TR] 9450 자동 잠금 카본 프로펠라 (DJI/Universal Type) - Black

9450 Self-Lock Carbon Fiber Propeller (Universal Type)

휠베이스 기준 380~550mm급 쿼드 및 헥사에 사용되는 셀프 락타입 프롭 세트.

DJI 팬텀 시리즈, F450/F550 및 S550, TBS500급과 같은 Middle Class Frame에 적합합니다.

프롭 어댑터 직경 6mm/1.0 피치인 모터에는 모두 사용이 가능합니다.

정/역피치 각 1Set(CW/CCW)

규격 : 9.4 x 5.0 in

색상 : Black

제품 구성품 6 : [KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (KC 인증) + M10 GPS 셋트

국산 비행컨트롤러인 KoA FC 와 GPS 의 셋트 상품입니다.

GPS 마운트와 각종 악세사리가 포함되어 있습니다.

MADE IN KOREA

대한민국에서 설계/생산하는 제품입니다

KC 인증번호 : R-R-fcS-KOADRONE-FC

국산 비행 컨트롤러의 새로운 대안

드론의 핵심 부품인 비행 컨트롤러는 국산 제품을 구매하기 어렵습니다. 많은 국내 드론 업체들이 자체 개발한 컨트롤러를 사용하지만, 대부분 자사 드론에 최적화되어 있어 범용성이 부족하고 별도로 판매되지도 않습니다. 물론 일부 고가 제품이 있지만, 높은 가격 때문에 접근성이 낮습니다.

이러한 상황 때문에 10년이 넘은 구형 프로세서를 사용하는 중국산 비행 컨트롤러가 여전히 대학 교육이나 기업 연구용으로 널리 쓰이고 있습니다.

KOA DRONE FC는 이러한 아쉬운 점을 해결하기 위해 탄생했습니다. 고가의 최고급 컨트롤러를 대체하기보다는, 합리적인 가격으로 구형 중국산 픽스호크를 대체하는 것이 우리의 목표입니다. 누구나 부담 없이 사용할 수 있는 국산 비행 컨트롤러를 제공하여 드론 산업 발전에 기여하고자 합니다.

합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성

KOA DRONE FC는 저렴한 가격과 뛰어난 범용성을 핵심 목표로 설계되었습니다.

특히, 사용자가 원하는 드론 소프트웨어를 자유롭게 선택할 수 있도록 ArduPilot, PX4, Betaflight, iNAV를 모두 지원합니다. 이를 통해 연구, 교육, 취미 등 다양한 분야에서 활용될 수 있는 최적의 솔루션을 제공합니다.

더 나아가, 레이싱 드론용으로 널리 사용되는 30.5mm 규격의 장착 구멍까지 적용하여 사용 편의성과 확장성을 높였습니다. 이로써 드론 종류에 구애받지 않고 누구나 손쉽게 사용할 수 있습니다.

공식 홈페이지 (매뉴얼, 펌웨어 다운로드) : https://koafc.com/

< 키 포인트 >

* 뛰어난 가성비와 표준 규격 호환성

* 최신 H743 프로세서, 고성능 기압센서

* 초경량, 초박형, 35mm 표준 홀 규격으로 소형 드론에도 사용 가능

* Ardupilot, PX4 뿐만 아니라 Betaflight, iNAV 까지 지원

* 250급 소형 드론 ~ 500급 드론 사용 가능

Bosch Sensortec 의 비용 효율적으로 설계된 고성능, 저잡음 듀얼 IMU 센서가 포함되어 있어 센서 중복성(Redundancy)을 가지고 있으며, 뛰어난 안정성을 지니고 있습니다.

최신의 SPA06 기압 센서 사용으로 기존의 FC 에 일반적으로 사용되는 센서에 비해 훨씬 더 정밀한 고도 측정/유지가 가능합니다.

STMicroelectronics 기반 STM32H743 프로세서는 최대 480MHz로 실행되는 Arm Cortex-M7 코어, 2MB 플래시 메모리 및 1MB RAM 이 있습니다.

H7 프로세서의 뛰어난 처리 능력 덕분에 개발 작업을 보다 생산적이고 효율적으로 수행할 수 있으며, 라즈베리파이와 같은 컴패니언 컴퓨터와의 뛰어난 호환성을 가집니다.

KoA-Drone FC 는 모든 드론/로버/비행기/궤도차량/보트 등에 사용 가능한 범용 비행 컨트롤러로 설계되었습니다.

단일 기판에 전압 센서 및 5V BEC 가 내장되어 있어서 외장형 파워 모듈 없이 단독으로 사용이 가능하며,

소형 드론용 30x30mm M3 표준 규격에 맞게 홀 가공이 되어 있으므로 현존하는 대부분의 표준형 소형 드론에 손쉽게 장착할 수 있습니다.

DJI O3/O4, Runcam OpenIPC 등의 디지털 FPV 카메라에 사용할 수 있는 전용 12V BEC 및 연결 포트가 포함되어 있습니다.

Pixhawk Bus 표준에 맞는 GH1.25 커넥터를 사용하고 있어 현재 출시되고 있는 대부분의 표준 픽스호크용 호환 제품들을 사용할 수 있습니다.

최대 8개의 변속기/서보를 연결할 수 있는 외장형 8채널 PWM HUB 가 동봉되어 있으며, 소형 드론에 사용할 경우 4in1 ESC 를 연결하여 사용할 수도 있습니다.

제품 구성품

[ 상세 제원 ]

프로세서 및 센서

- 프로세서 : STM32H743 (32 Bit Arm? Cortex?-M7, 480MHz, 2MB memory, 1MB SRAM)

- 온보드 센서

* Accel/Gyro : BMI088 + BMI088 (듀얼 센서)

* Barometer : SPA06-003 (절대 정확도 ±0.3hPa / 상대 정확도 ±0.03hPa / 최대 해상도 ±0.25m)

* Compass : 없음 (외장 컴퍼스 필요)

- Micro SD 카드 슬롯

- UART(시리얼) x 7

- I2C, SPI, SWD, ADC(VBAT, Current)

- External CAN 옵션

- BEC 5V 2.5A (FC, 수신기, GPS, 옵티컬플로우 등 기타 장치용)

- BEC 12V 2.5A (O4 영상 송신기, 카메라용)

전기 데이터

- 작동 전압 : 5V

- 최대 입력 전압 (VBAT) : 6S (24V)

- USB 전원 입력 :

* 4.75 ~ 5.25V

* 동봉된 전용 USB 케이블을 사용하여 Power/Debug 단자로 외부기기 전원 공급 가능

- 작동 온도 : -15 ~ 50°C

규격

- 크기 : 40 * 60 * 10mm

- 무게 : 33g(케이스 포함) / 14g(케이스 제외)

RC 입력

- SBUS, CRSF, ELRS, S.Port, F.Port, SRXL, SRXL2 지원

VTX 지원

- DJI O3, O4, Runcam OpenIPC 디지털 FPV 시스템을 위한 전용 12V BEC 및 포트 제공

PWM 출력

- 최대 8개 PWM 출력

- 채널1 ~ 채널8 DShot (BDShot) 지원

- 채널8 에서 외장형 부저 지원

TELEM 출력

- TELEM1, TELEM2 텔레메트리(시리얼) 포트

- External CAN Module 사용시 TELEM2 에서 CAN 통신 지원 (CAN 모듈은 옵션)

배터리 모니터링

- VBAT 단자에 전압 센서 및 5V BEC 내장 (외장형 파워 모듈 불필요)

- 외장형 4in1 ESC 또는 파워 모듈 연결시 전류 측정 가능

UART Mapping

픽스호크용 펌웨어인 아두파일럿(Ardupilot)과 PX4 뿐만 아니라,

FPV 레이싱드론용 펌웨어인 베타플라이트(BetaFlight)와 아이나브(iNAV) 까지 모두 지원합니다.

* PX4 펌웨어가 사전 설치되어 출고됩니다.

사용하는 펌웨어에 맞게 미션 플래너 (Mission Planner), QGC(Qground Control), 베타플라이트/아이나브 컨피규레이터 앱 까지 모두 지원합니다.

케이스 분해/조립

가볍고 견고한 플라스틱 케이스는 손쉽게 분리할 수 있습니다.

무게를 최소한으로 줄이기 위해 3D 프린트로 생산된 케이스는, 내부 센서의 자기장 간섭을 피하기 위해 일체의 나사가 포함되어 있지 않으며, 손으로 쉽게 분리할 수 있습니다.

케이스 분해시 PCB 본체는 30.5 x 30.5mm / M3 의 소형 드론 표준 규격으로 홀 가공이 되어 있습니다.

30x30 표준 FC 규격을 지원하는 250급 소형 레이싱 드론에 손쉽게 탑재할 수 있으며, 소형 드론에 장착시 4in1 ESC 를 연결하여 사용할 수 있습니다.

4in1 ESC 사용시 변속기와 센서 케이블을 연결하여 배터리 전압과 소모 전류 측정이 모두 가능합니다.

내부에 전압 측정을 위한 ADC 가 내장되어 있어 별도의 외장형 파워 모듈이 없어도 배터리 전압을 체크할 수 있습니다. (최대 6S Lipo, XT60 전원 케이블 포함)

7S 이상의 전압을 사용하거나, 또는 소모 전류 측정이 필요할 경우 외장형 파워모듈을 별도로 연결할 수도 있습니다.

PWM 출력

제품에 포함된 PWM 허브를 이용하여 최대 8개의 PWM 출력을 지원합니다.

모든 PWM 포트에서는 양방향 DShot 을 지원하며, ESC 나 서보를 연결할 수 있습니다.

PWM 허브의 8번 포트는 부저 기능으로도 사용할 수 있습니다.

PWM 포트는 서보도 지원하므로, 일반 드론 뿐만 아니라 고정익 드론 (비행기), 로버, 보트 등 다양한 기기에 사용이 가능합니다.

GPS 연결

Compass 센서가 내장된 픽스호크 표준 프로토콜의 GPS 를 사용할 수 있습니다. GH 1.25 6Pin 규격을 사용합니다.

수신기 연결

RC 포트에 표준 시리얼 프로토콜을 지원합니다. SBUS 수신기 연결을 위한 3Pin 케이블이 동봉되어 있으며, 그 외에도 S.Port, F.Port, SRXL, SRXL2, CRSF, ELRS 프로토콜의 수신기를 지원합니다.

I2C 연결

I2C 포트를 통해 표준 I2C 호환 기기를 연결할 수 있습니다. I2C 분배 허브(미포함)를 이용한다면 여러개의 I2C 기기를 동시에 연결할 수 있습니다.

텔레메트리 연결

TELEM1 / TELEM2 포트를 통해 외부 무선 통신을 위한 표준 MAVLINK 텔레메트리 장치(미포함)를 연결할 수 있습니다.

FC 의 외부 제어를 위한 라즈베리파이와 같은 컴패니언 컴퓨터를 연결할 수도 있습니다.

CAN 장치 연결

TELEM2 포트에 외장형 CAN 모듈(미포함)을 장착하여 CAN 통신을 지원합니다.

디지털 FPV 연결

DJI O3, O4, Runcam Wifilink 등의 디지털 FPV 를 연결할 수 있는 전용 포트에서는 12V BEC 출력 및 TX, RX 연결이 가능합니다.

다른 5V 장치를 실수로 연결하는 것을 방지하기 위해 GH1.25 7Pin 으로 제작되었습니다.

FC 자체에 12V BEC 가 내장되어 있으므로 디지털 FPV 카메라를 위한 별도의 전원이 필요 없습니다.

( 디지털 FPV 연결 예시 )

연결 케이블은 FPV 시스템에 따라 상이하므로 포함되어 있지 않습니다. 디지털 FPV Air Unit 의 연결 도식은 사용하시는 해당 FPV 시스템의 매뉴얼을 참고하십시오.

AUX / DEBUG

디버깅 및 추가 장치의 원활한 연결을 위해 AUX, DEBUG 포트가 마련되어 있습니다.

Dimension

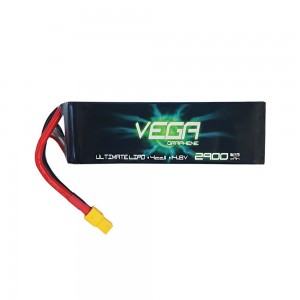

제품 구성품 7 : VEGA 베가 그래핀 4셀 14.8V 2900mAh 70C 드론축구 리튬 폴리머 배터리

VEGA 2900mAh 4S 70C Battery

- 새로운 프리미엄 배터리 브랜드 ‘VEGA’입니다.

- 내부 안전성 테스트 및 각종 비행 테스트에서 우수한 성능을 검증받은 제품입니다.

- 고급 그래핀 셀을 사용한 배터리로, 전압 유지, 발란스 유지, 충전 등의 부분에서 뛰어난 퍼포먼스를 보여주는 배터리입니다.

- 드론/무선모형에 최적화된 배터리로 최상의 성능을 느껴보십시오.

드론축구 고급 유저를 위해 특별히 준비했습니다.

가벼운 무게와 긴 런타임을 보장합니다.

구성

배터리 1개

사이즈 107x34x36mm

무게 255g

<리튬폴리머 배터리 불량 판단 법>

- 리튬폴리머 배터리는 여러개의 셀로 구성되어 있습니다.
- 4셀이면, 배터리 내부에 4개의 셀이 직렬로 연결되어 있는 구조입니다.
- 각 셀 당 공칭전압은 3.7V입니다. 완전 충전시 4.2V입니다.
- 새 배터리는 안전을 위해 보통 3.7V 근방까지만 충전되어 있습니다.
- 각 셀당 전압이 일정해야 합니다. 예를 들어 4셀 배터리인 경우 전압이 다음과 같이 나온다면 불량입니다.

EX) 1번 셀 : 3.85V, 2번 셀 : 3.81V, 3번 셀 : 3.91, 4번 셀 : 3.25V

- 1~3번 셀 까지는 양호한데 4번 셀의 전압이 너무 낮습니다. 0.1V정도 차이는 괜찮습니다.
- 물론 비슷할수록 좋은 배터리입니다. 이건 복불복 경향이 있습니다.
- 셀 당 전압은 셀체커기로 측정할 수 있습니다. 셀체커기는 필수입니다.
- 전체 전압은 크게 중요하지 않습니다. 4개의 셀이 약간 낮은 전압으로 일정할 수도 있고, 약간 높은 전압으로 일정할 수도 있습니다. 모두 정상입니다. 중요한건 일정하다는 것입니다.
- 여기까지 합격했다면 충전해보세요. 충전 후에도 전압이 일정해야 합니다.
- 보통 4.17V 근방까지 충전됩니다. 4.2V까지 완전히 충전되는건 상당히 좋은 충전기 입니다.

<필독!! 리튬폴리머 배터리 사용시 주의 사항>

- 새 배터리는 반드시 충전 후 사용하셔야합니다.

- 반드시 용량의 70%까지만 사용하셔야 합니다.

- 셀당 전압이 3.3V 이하가 되면 셀이 손상되며, 심할 경우 충전이 불가합니다.

- 완전 충전한 상태로 뜨거운 곳(ex.여름철 차량안)에 보관하면, 배터리가 부풀고 폭발할 가능성이 있습니다.

- 반드시 리튬폴리머 전용 충전기로 충전하셔야 합니다. 과충전시 폭발의 위험이 있습니다.

- 특별한 안내가 없는 한 밸런스 충전하십시오.

- 리튬배터리는 셀 당 전압 차이가 0.1V 내외여야합니다. 셀체커기로 항상 체크하면서 관리하십시오.

- 셀 밸런스가 어긋났을때 일반 충전을 하면, 일부 셀의 과충전으로 배터리가 폭발할 가능성이 있습니다.

- 안전을 위해 충전시 배터리를 항상 지켜보십시오.

- 특히 충전 중에 주무시면 절대 안됩니다.

- 임의로 분해하시면 안됩니다. 위험합니다.

- 배터리는 소모품으로 구입 후 7일 이내의 초기불량에 대해서만 교환처리가 가능하며 사용 중 셀손상에 대해서는 보증하지 않습니다.

- 커넥터가 미리 장착되어 있는 배터리의 경우, 커넥터 단자의 극성이 잘못 제작되어 있을수 있으므로 처음 연결시

반드시 사용하고 계시는 변속기 또는 전원 보드의 극성확인을 확인 후 연결 하시길 바랍니다.

- 배터리 자체의 문제가 있는 경우 배터리만 A/S가 가능하며 이로인해 파생되는 문제에 대해서는 본사에서는 책임지지 않습니다.

리튬폴리머는 상당히 위험하고 까다로운 배터리입니다. 단 한번의 실수에도 배터리가 부풀거나 충전이 불가 할 수 있습니다.

상기의 주의사항을 숙지하지 않으시고 발생하는 모든 일에 대해서 당사는 책임 지지 않습니다.

제품 구성품 8 : [YS POWER] e455 멀티 케미스트리 파워 서플라이 내장 충전기 (50W 4A)

KC인증번호:R-R-yon-e455

안전인증번호:HU071390-21015A

* 배터리 출력잭이 XT60 이 아니면 별도의 변환잭이 필요합니다.

e455 충전기는 균형 모드에서 2-4셀의 LiPo, LiFe 및 LiHV 배터리를 충전하도록 설계된 경제적인 고품질 범용 100-240V AC 균형 충전기입니다. 6-8S NiMH 배터리도 충전할 수 있습니다. 회로 전력은 50W이고 최대 충전 전류는4A에 도달할 수 있습니다.

4종류의 충전 전류 1A/2A/3A/4A를 선택할 수 있습니다. 배터리 용량에 따라 적절한 충전 전류를 선택할 수 있습니다.

AC 입력: 100-240V
배터리 유형: LiPo/LiFe/LiHV/NiMH

셀 수:

LiPo/LiFe/LiHV: 2-4S
NiMH: 6-8S

충전 전류: 1A/2A/3A/4A ± 10%

셀 종단 전압:

LiPo 4.2V±0.02V
LiHV: 4.35V±0.02V

수명: 3.6V±0.02V
NiMH: - ΔV

회로 전력:
밸런싱을 위한 50W

전류 드레인: 300mA

사양

-케이스 재질:플라스틱

-케이스 사이즈:110X70X40mm

-무게: 191g

-AC 입력:100-240V

-충전가능 배터리 유형: Lipo/LiFe/LiHV/NiMH

-셀수: Lipo/LiFe/LiHV 2-4s

NiMH 6-8s

-충전 전류:1A/2A/3A/4A +- 10%

-셀 최대 전압:

LiPO: 4.2V +- 0.02V

LiHV: 4.35V +- 0.02V Life:3.6V +- 0.02V

NiMH:회로전력 50W

경고 및 안전 참고 사항

►본제품은 사용방법을 정확히 숙지하고 사용해야하는 제품으로 사용상 부주의로 인해 화재등 위험한 상황이 발생할수있습니다.특히 어린이가 본제품을 사용하지않도록 주의바랍니다.

► 함께준비된 전원코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 요원 또는 이와 유사한 자격을 갖춘 사람이 공급 코드를 교체해야 합니다.

► 본제품은 LiPo/LiFe/LiHV/NiMH 배터리를 충전하는데 적합합니다. 충전할수없는 배터리를 재충전하 려고 하지 마십시오. 다른 유형의 배터리를 충전하면 화재 또는 폭발의 원인이 될수있습니다.

►충전기가 전원 공급 장치에 연결되어 있을 때는 절대 사람이 확인할수없는곳에 방치해두지 마시고 충전상황을 항상 주시해야합니다.

►허용 AC 입력 전압은 100-240V AC입니다. 절대 다른 전압에 연결하지 마십시오.

►충전기를 먼지, 먼지 및 습기로부터 보호하십시오.(내부 쇼트의 원인이 될수있습니다.)

►충전기와 충전기에 연결된 배터리는 어떠한 형태의 가연성 표면에도 두지 마십시오. 가연성 물질 또는 가스 주변에서 충전기를 작동하지마십시오.

►충전중에 배터리는 환기가 잘되는 곳에 보관해야 합니다. 충전기를 카펫이나 유사한 표면에 놓지마십시오.

►배터리 극성을 올바르게 유지하고 쇼트 회로를 피하도록 세심한 주의를 기울이십시오. 배터리 제조업체의 지침을 읽고 엄격히 준수하십시오.

►충전기는 접지된 콘센트에만 연결해야 합니다.

► 공급 주전원 연결은 캐러밴 및 유사 차량에 장착하기 위한 배터리 충전기의 경우 국가 배선 규칙에 따라야 합니다.

►충전시 부주의로인한 사고에 대한 책임은 당사에서 지지않는점 유의바랍니다.

제품 구성품 9 : 라디오링크 T8FB 8채널 조종기

조종기 KC인증번호 : MSIP-CRI-wmd-T8FB

라디오링크社의 뛰어난 가성비의 8채널 조종기입니다.

저렴한 가격을 위해 조종기 자체에는 조종기를 셋팅할 수 있는 액정이 부착되어 있지 않으며,

안드로이드 스마트폰을 연결해서 각종 설정을 할 수 있습니다.

스마트폰에 연결하지 않아도 채널1~4 의 리버스 설정은 기본적으로 가능하며,

안드로이드 스마트폰에 연결하면 듀얼레이트, 프로그램 믹스(2개), V-Tail, Elevon 믹스 등의 기능을 사용할 수 있습니다.

(※ 아이폰은 지원하지 않습니다)

좌측 상단에 2단 스위치, 우측 상단에 3단 스위치, 좌우 상단에 각 1개씩의 볼륨(슬라이더)이 장착되어 있습니다.

기본적으로 AA 사이즈 건전지 4개를 넣어서 작동할 수 있으며, 7.4V~14.8V 의 리튬폴리머 배터리를 사용할 수도 있습니다 (미포함)

드론에 사용시 스로틀 스틱을 가운데로 돌아오는 것이 편한 사용자를 위해 스틱 센터 스프링을 포함하여 드립니다.

조종기 뒷면의 트레이너 단자를 통해 PC 시뮬레이션을 지원합니다 (시뮬레이션 케이블 별매)

※ 본 제품은 헬기용 프로그래밍을 지원하지 않습니다. 고정익 비행기나 레이싱 드론 등에 사용이 가능합니다.

사용자가 다른 펌웨어로 업데이트를 시도할 경우 제품이 손상될 수 있으며, 이는 AS 처리가 불가하오니 업데이트를 시도하지 마십시오.

한글설명서 다운로드

안드로이드 스마트폰용 설정 어플 다운

PC용 설정 프로그램 다운 (+ 조종기 계속 비프음 해결 방법)

제품 구성품 10 : [RadioLink] 라디오링크 R8FM 2.4Ghz 8채널 SBUS/PPM 출력 마이크로 수신기 (T8FB 조종기용)

라디오링크 T8FB 조종기 전용 8채널 수신기 입니다.

(AT9S 에 호환되지 않습니다)

SBUS/PPM 출력을 지원하며, 픽스호크와 같은 비행 컨트롤러에 연결해서 사용할 수 있는 초소형 수신기 입니다.

T8FB 조종기 바인딩 방법
1. 조종기의 전원을 켭니다
2. 수신기에 전원을 연결합니다
3. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
4. 몇초 후 바인딩이 완료됩니다.

TX16S MK2 조종기 바인딩 방법 (4in1 모듈)
1. 조종기의 전원을 켭니다.
2. Model 메뉴 > Internal RF > Radirlink, Air 를 선택합니다.
3. 수신기에 전원을 연결합니다
4. 수신기 측면의 작은 바인딩 버튼을 누르고 있습니다. LED가 깜빡이면 버튼을 놓습니다.
5. 몇초 후 바인딩이 완료됩니다.
4in1 모듈은 바인딩 후 최적의 성능을 위해 주파수 미세조정이 필요합니다.
미세조정 방법 참조 링크

S.Bus 와 PPM 모드 변경 방법
1. 수신기가 바인딩이 되어 있어야 합니다.
2. 수신기가 켜져 있는 상태에서, 측면의 작은 바인딩 버튼을 1초 이내에 두 번 연속으로 누르면 모드가 변경됩니다.

- LED 빨강색 : PPM 출력 모드
- LED 보라색 : SBUS 출력 모드

– Channel: 8 channels(support SBUS and PPM output)
– Working Voltage: MAX 10V
– Working Current: 19-25mA (input voltage:5V)
– Dimensions: 16.0*21.5*1.0mm
– Weight:2.5g
– Precision: 4096, 0.25us per section, servo anti-shake rudder

S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)
드디어 완성하고 첫 비행테스트를 했네요. ^^
https://www.youtube.com/watch?v=UZuJYNoI2VY&t=6s
2배속입니다.
오토미션에서 조종기로 권한을 넘기면 스로틀을 최대로 올려놔도 추락하네요. 뭐가 문제인지 더 공부해야겠어요.

최**

S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)
잘 받았습니다. 처음 도전하는 조립이지만 잘 해보려고 합니다. ^^

최**

S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)
세트들이 사진에 다 안들어 올 만큼 많네요.
구성이 좋고, 깔끔하게 잘 포장 되어 왔습니다.

c********

삭 제

S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)
빠른배송 적절한금액좋아요

k*******

S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)
배송 빠르고 상품 좋아요~!!

k*******

S500 교육/연구용 드론 4S 사양 + 국산 픽스호크 + GPS + T8FB 조종기 포함 풀셋 (최대 900g 페이로드)
빠른 배송 및 친절한 상담 감사합니다...

m*******

KC 인증번호 : R-R-fcS-KOADRONE-FC

국산 비행 컨트롤러의 새로운 대안

합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

고객 센터

BANKING
INFOMATION

장바구니 담기

장바구니에 담았습니다. 지금 확인하시겠습니까?
장바구니 보기 계속 쇼핑하기

이전 달 January February March April May June July August September October November December 다음 달

상품상세설명

믿을 수 있는 팰콘샵, 6가지 안심 약속

KC 인증번호 : R-R-fcS-KOADRONE-FC

국산 비행 컨트롤러의 새로운 대안

합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성

고객 센터

BANKING INFOMATION

January February March April May June July August September October November December

BANKING
INFOMATION
