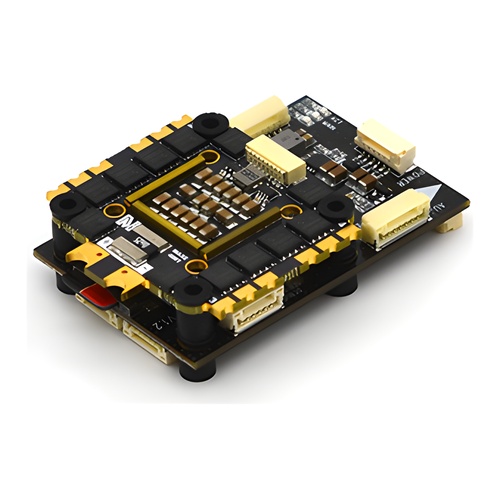

[KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 + 55A AM32 4in1 ESC 콤보

250~300급 소형 드론에 사용하기 위해 4in1 ESC 와 함께 구성된 콤보 셋트입니다.

최신의 AM32 펌웨어를 사용하는 MicoAir 4in1 ESC 가 포함된 구성으로,

FC 와 간편한 연결을 위한 연결 커넥터 및 XT60 전원 잭이 포함되어 있습니다.

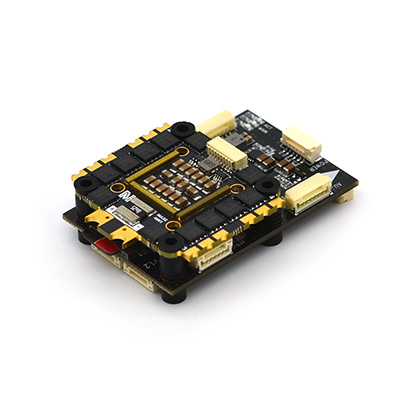

연결 예시 사진

[팰콘샵] KoaFC [KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 + 55A AM32 4in1 ESC 콤보

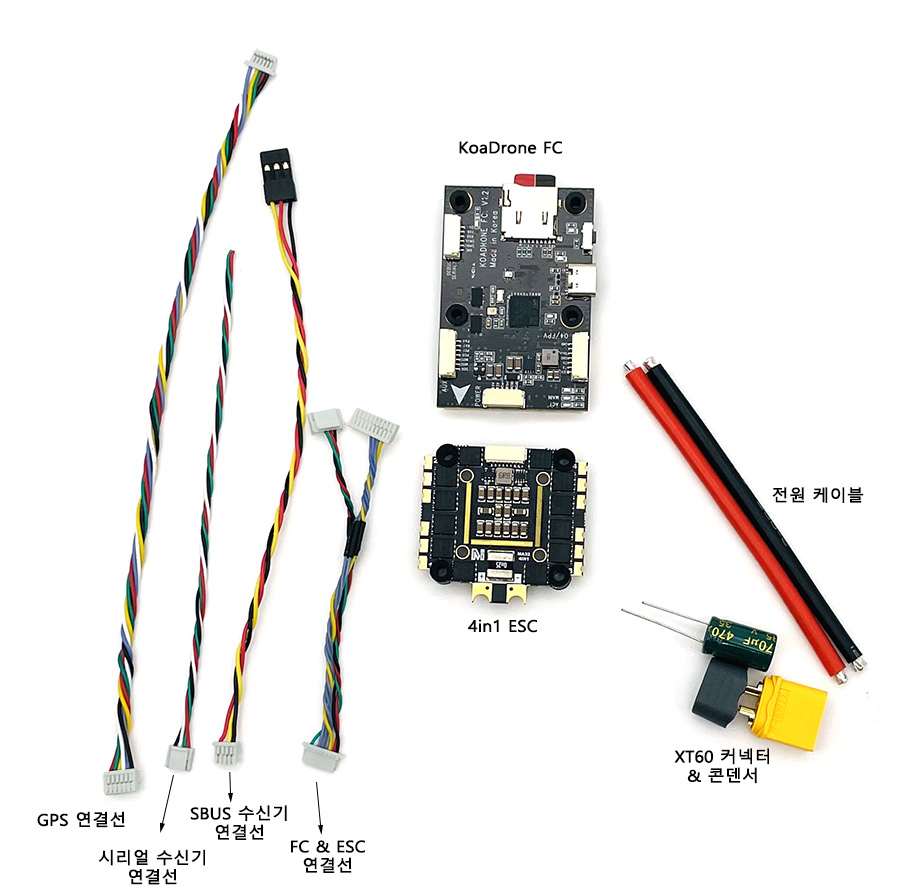

제품 구성

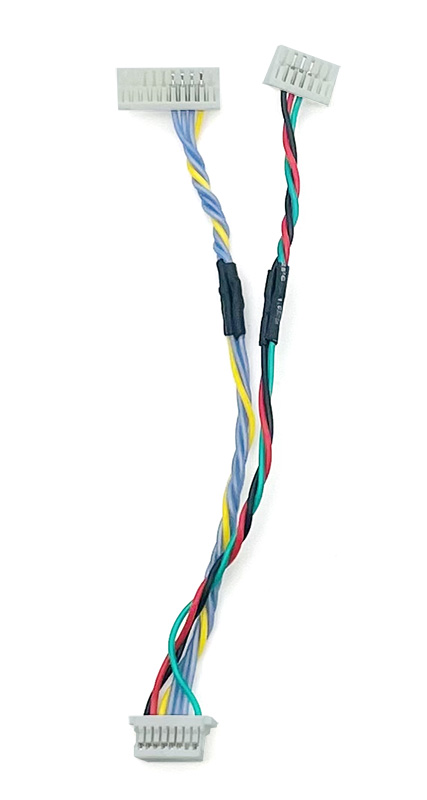

ESC & FC 연결 방법

연결 케이블이 포함되어 있습니다.

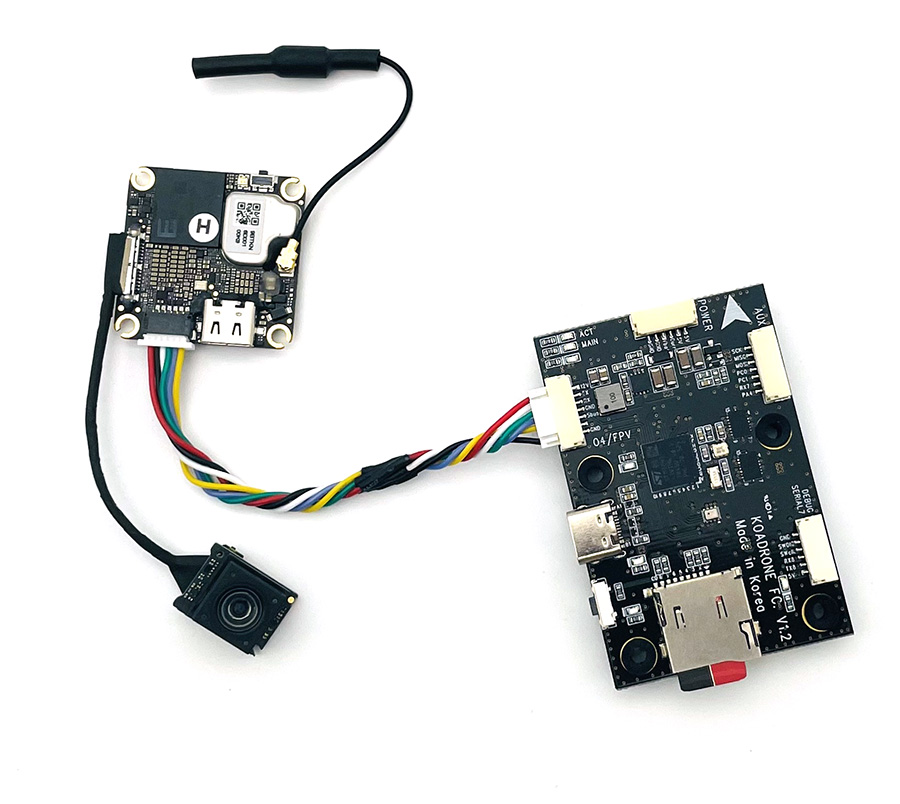

DJI O4 연결 예시

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다.
[KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (PCB Version)	[MicoAir] 미코에어 AM32 4in1 55A ESC 변속기

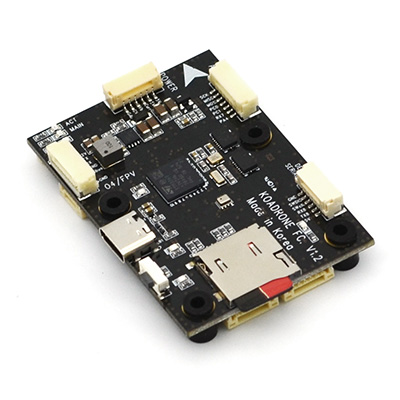

제품 구성품 1 : [KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (PCB Version)

KoA-Drone FC V1.2 신형 H743 국산 범용 픽스호크 비행 컨트롤러

MADE IN KOREA

대한민국에서 설계/생산하는 제품입니다

KOA DRONE FC 는 대한민국에서 설계/생산하는 듀얼 IMU 센서가 내장된 고성능 H743 비행 컨트롤러 입니다. FC 의 하드웨어 및 인터페이스는 Pixhawk Autopilot Bus Standard 표준에 따라 설계되었습니다. PX4 가 사전 설치되어 있으며, 듀얼 부트로더가 설치되어 있어 PX4 및 Ardupilot 을 손쉽게 변경할 수 있으며, Betaflight 와 iNAV 펌웨어도 지원합니다. 250급 소형 드론에서부터 500급 드론까지 범용으로 사용할 수 있는 범용 국산 비행 컨트롤러 입니다.

< 키 포인트 >

* 뛰어난 가성비와 표준 규격 호환성

* 최신 H743 프로세서, 고성능 기압센서

* 초경량, 초박형, 35mm 표준 홀 규격으로 소형 드론에도 사용 가능

* Ardupilot, PX4 뿐만 아니라 Betaflight, iNAV 까지 지원

* 250급 소형 드론 ~ 500급 드론 사용 가능

Bosch Sensortec 의 비용 효율적으로 설계된 고성능, 저잡음 듀얼 IMU 센서가 포함되어 있어 센서 중복성(Redundancy)을 가지고 있으며, 뛰어난 안정성을 지니고 있습니다.

STMicroelectronics 기반 STM32H743 프로세서는 최대 480MHz로 실행되는 Arm Cortex-M7 코어, 2MB 플래시 메모리 및 1MB RAM 이 있습니다.

H7 프로세서의 뛰어난 처리 능력 덕분에 개발 작업을 보다 생산적이고 효율적으로 수행할 수 있으며, 라즈베리파이와 같은 컴패니언 컴퓨터와의 뛰어난 호환성을 가집니다.

KoA-Drone FC 는 모든 드론/로버/비행기/궤도차량/보트 등에 사용 가능한 범용 비행 컨트롤러로 설계되었습니다.

단일 기판에 전압 센서 및 5V BEC 가 내장되어 있어서 외장형 파워 모듈 없이 단독으로 사용이 가능하며,

소형 드론용 30x30mm M3 표준 규격에 맞게 홀 가공이 되어 있으므로 현존하는 대부분의 표준형 소형 드론에 손쉽게 장착할 수 있습니다.

DJI O3/O4, Runcam OpenIPC 등의 디지털 FPV 카메라에 사용할 수 있는 전용 12V BEC 및 연결 포트가 포함되어 있습니다.

Pixhawk Bus 표준에 맞는 GH1.25 커넥터를 사용하고 있어 현재 출시되고 있는 대부분의 표준 픽스호크용 호환 제품들을 사용할 수 있습니다.

최대 8개의 변속기/서보를 연결할 수 있는 외장형 8채널 PWM HUB 가 동봉되어 있으며, 소형 드론에 사용할 경우 4in1 ESC 를 연결하여 사용할 수도 있습니다.

범용성이 뛰어난 Type-C USB 단자를 채용하였으며, 셋팅시 연결된 외부 장치의 전원 공급을 위한 전용 USB 케이블이 포함되어 있습니다.

[ 상세 제원 ]

프로세서 및 센서

- 프로세서 : STM32H743 (32 Bit Arm® Cortex®-M7, 480MHz, 2MB memory, 1MB SRAM)

- 온보드 센서

* Accel/Gyro : BMI088 + BMI088 (듀얼 센서)

* Barometer : SPA06-003 (절대 정확도 ±0.3hPa / 상대 정확도 ±0.03hPa / 최대 해상도 ±0.25m)

* Compass : 없음 (외장 컴퍼스 필요)

- Micro SD 카드 슬롯

- UART(시리얼) x 7

- I2C, SPI, SWD, ADC(VBAT, Current)

- External CAN 옵션

- BEC 5V 2.5A (FC, 수신기, GPS, 옵티컬플로우 등 기타 장치용)

- BEC 12V 2.5A (O4 영상 송신기, 카메라용)

전기 데이터

- 작동 전압 : 5V

- 최대 입력 전압 (VBAT) : 6S (24V)

- USB 전원 입력 :

* 4.75 ~ 5.25V

* 동봉된 전용 USB 케이블을 사용하여 Power/Debug 단자로 외부기기 전원 공급 가능

- 작동 온도 : -15 ~ 50°C

규격

- 크기 : 40 * 60 * 10mm

- 무게 : 14g

RC 입력

- SBUS, CRSF, ELRS, S.Port, F.Port, iBUS, SRXL, SRXL2 지원

VTX 지원

- DJI O3, O4, Runcam OpenIPC 디지털 FPV 시스템을 위한 전용 12V BEC 및 포트 제공

PWM 출력

- 최대 8개 PWM 출력

- 채널1 ~ 채널8 DShot (BDShot) 지원

- 채널8 에서 외장형 부저 지원

TELEM 출력

- TELEM1, TELEM2 텔레메트리(시리얼) 포트

- External CAN Module 사용시 TELEM2 에서 CAN 통신 지원 (CAN 모듈은 옵션)

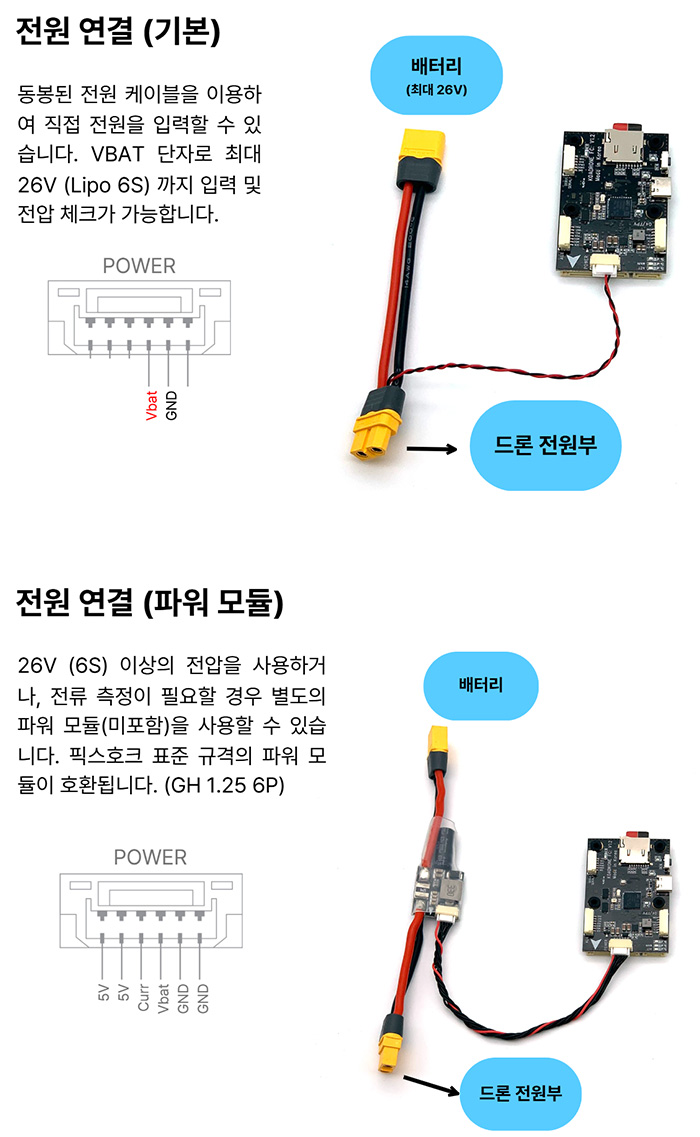

배터리 모니터링

- VBAT 단자에 전압 센서 및 5V BEC 내장 (외장형 파워 모듈 불필요)

- 외장형 4in1 ESC 또는 파워 모듈 연결시 전류 측정 가능

UART Mapping

픽스호크용 펌웨어인 아두파일럿(Ardupilot)과 PX4 뿐만 아니라,

FPV 레이싱드론용 펌웨어인 베타플라이트(BetaFlight)와 아이나브(iNAV) 까지 모두 지원합니다.

사용하는 펌웨어에 맞게 미션 플래너 (Mission Planner), QGC(Qground Control), 베타플라이트/아이나브 컨피규레이터 앱 까지 모두 지원합니다.

30.5 x 30.5mm / M3 의 소형 드론 표준 규격으로 홀 가공이 되어 있습니다.

30x30 표준 FC 규격을 지원하는 250급 소형 레이싱 드론에 손쉽게 탑재할 수 있으며,

소형 드론에 장착시 4in1 ESC 를 연결하여 사용할 수 있습니다 (ESC 에 맞는 연결 케이블 필요)

4in1 ESC 사용시 변속기와 센서 케이블을 연결하여 배터리 전압과 소모 전류 측정이 모두 가능합니다.

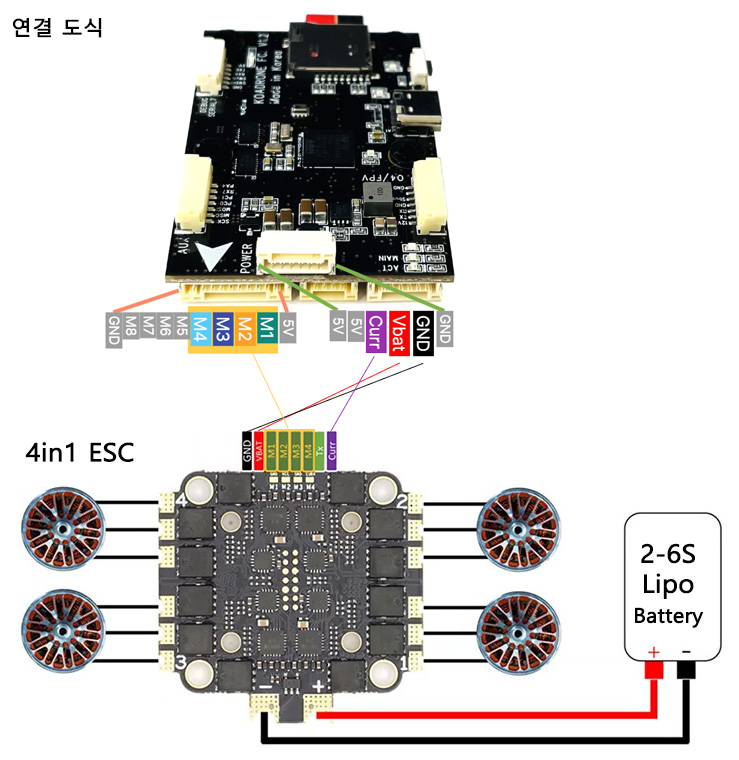

4in1 ESC 연결 예시 : ESC 의 연결 도식은 사용하시는 해당 ESC 의 매뉴얼을 참고하십시오.

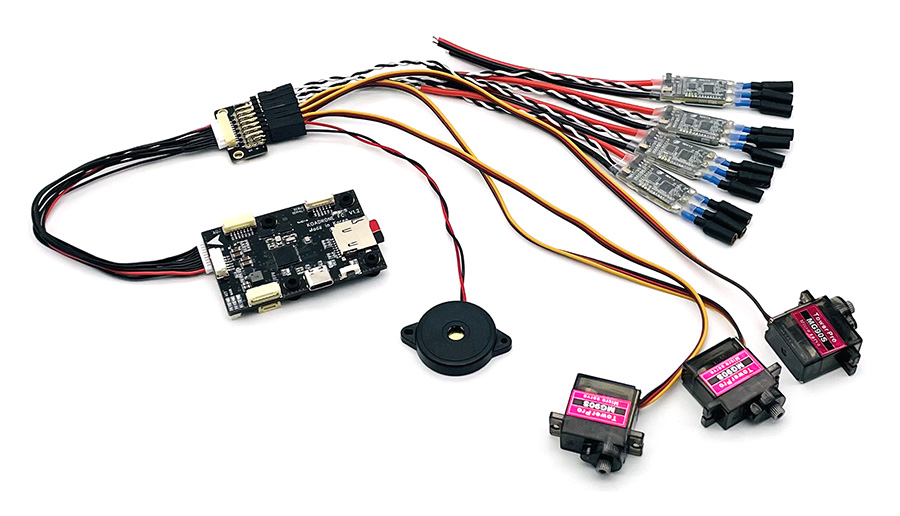

PWM 출력

제품에 포함된 PWM 허브를 이용하여 최대 8개의 PWM 출력을 지원합니다.

모든 PWM 포트에서는 양방향 DShot 을 지원하며, ESC 나 서보를 연결할 수 있습니다.

PWM 허브의 8번 포트는 부저 기능으로도 사용할 수 있습니다.

PWM 포트는 서보도 지원하므로, 일반 드론 뿐만 아니라 고정익 드론 (비행기), 로버, 보트 등 다양한 기기에 사용이 가능합니다.

수신기 연결

RC 포트에 표준 시리얼 프로토콜을 지원합니다. SBUS 수신기 연결을 위한 3Pin 케이블이 동봉되어 있으며, 그 외에도 S.Port, F.Port, iBUS, SRXL, SRXL2, CRSF, ELRS 프로토콜의 수신기를 지원합니다.

I2C 연결

I2C 포트를 통해 표준 I2C 호환 기기를 연결할 수 있습니다. I2C 분배 허브(미포함)를 이용한다면 여러개의 I2C 기기를 동시에 연결할 수 있습니다.

텔레메트리 연결

TELEM1 / TELEM2 포트를 통해 외부 무선 통신을 위한 표준 MAVLINK 텔레메트리 장치(미포함)를 연결할 수 있습니다.

FC 의 외부 제어를 위한 라즈베리파이와 같은 컴패니언 컴퓨터를 연결할 수도 있습니다.

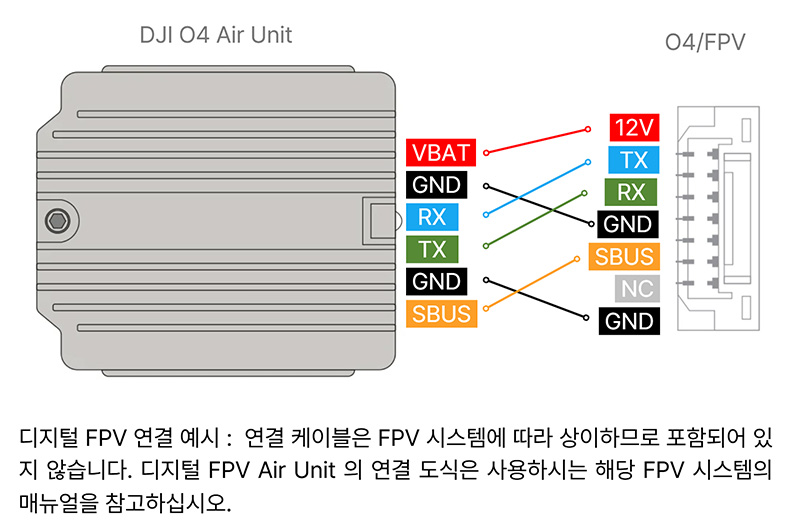

디지털 FPV 연결

DJI O3, O4, Runcam Wifilink 등의 디지털 FPV 를 연결할 수 있는 전용 포트에서는 12V BEC 출력 및 TX, RX 연결이 가능합니다.

다른 5V 장치를 실수로 연결하는 것을 방지하기 위해 GH1.25 7Pin 으로 제작되었습니다.

FC 자체에 12V BEC 가 내장되어 있으므로 디지털 FPV 카메라를 위한 별도의 전원이 필요 없습니다.

( * 디지털 FPV 시스템별로 핀맵이 다르므로 연결 케이블은 별도)

연결 예시 사진

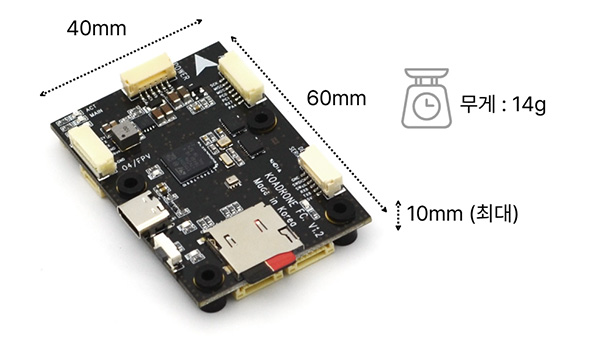

Dimension

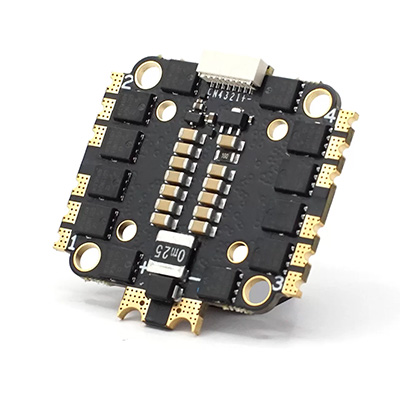

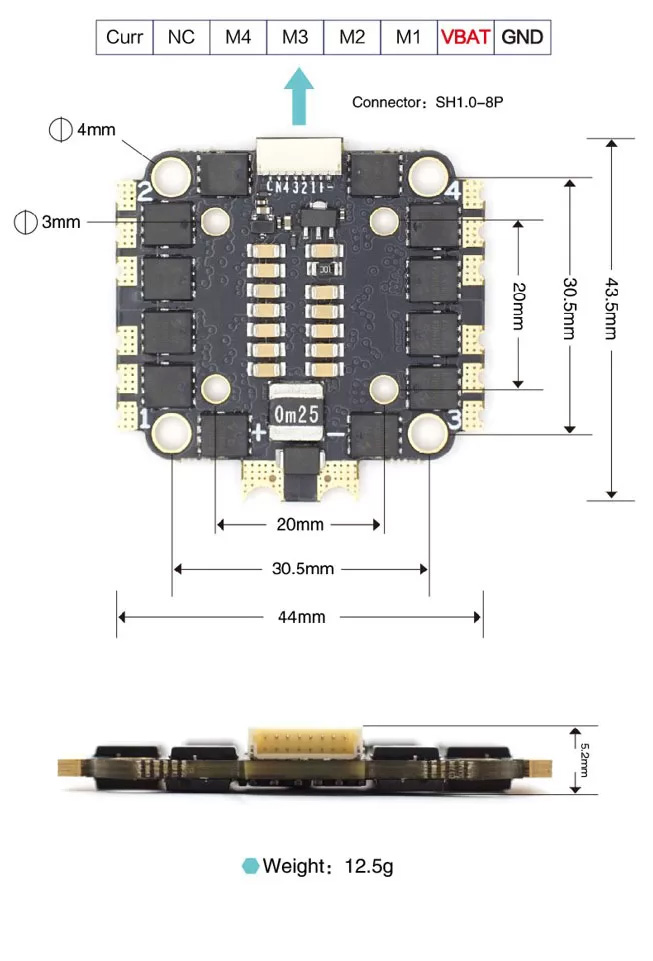

제품 구성품 2 : [MicoAir] 미코에어 AM32 4in1 55A ESC 변속기

MicoAir AM32 55A 4in1 ESC

미코에어 4in1 변속기 입니다.

MicoAir FC 에 사용시 별도의 배선 변경 없이 바로 사용 가능합니다.

상품상세설명

MicoAir AM32 55A 4in1 ESC
