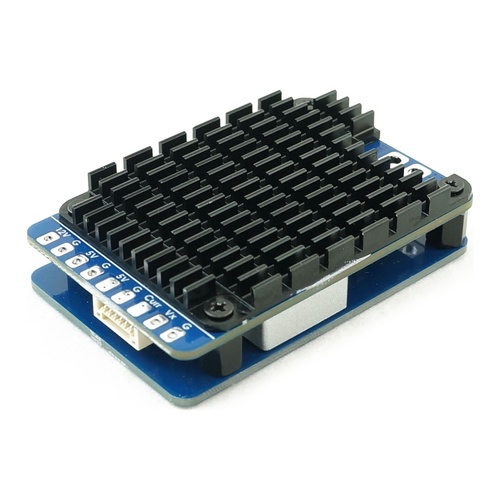

Matek POWER MODULE PM12S-3
- 세 가지 전압이 동시에 출력되는 트리플 BEC입니다. - 하나는 5.2V/6V/8V 중에 선택할 수 있고 연속15A, 최대 25A의 전류를 출력합니다. - 다른 하나는 5V/4A, 또 다른 하나는 12V/4A의 출력을 갖고 있습니다. - 막강한 출력을 보여주는 BEC입니다. - 입력전압은 12셀까지 가능합니다.(55V)
구성 하단 사진 참조
Wide 9V to 55V Operating Input Range with TVS protection 3x independent Step-Down Voltage Regulators BEC Vx, 5.2V / 6V / 8V output options. supports typical continuous output current of up to 15A, Peak current of up to 25A. BEC 5V (Fixed), 4A continuous BEC 12V (Fixed), 4A continuous 1K:20K voltage divider built-in (Volt = 1/21 Input voltage) Current sensor signal passthrough pad Size & Weight: 61x40x15mm, 53g
BEC Vx Output voltage 5.25V / 6V / 8V options. Output voltage tolerance 1.5% Synchronous switching step-down (or buck) regulator with typical efficiencies of 90% to 96% Supports typical continuous output current of up to 15A, Peak current of up to 25A. Output ripple 32mV (VIN=50V, Output 5.25V @ 15A), 43mV (VIN=50V, Output @ 5A) Standby current: 10~20mA Reverse Input voltage protection: No Thermal Shutdown Output Short-circuit tolerant (2 seconds) Overcurrent protection & self-recovery Tip: Input voltage >= 15V is required for continuous output current of 15A
BEC 5V Output voltage 5.2V, tolerance 1.5% Supports continuous output current of up to 4A, Peak current of 6A Output ripple 20mV (VIN=24V, Output @ 5A), 50mV (VIN=50V, Output @ 5A) Reverse Input voltage protection: No Thermal Shutdown Output Short-circuit tolerant (2 seconds) Overcurrent protection & self-recovery
BEC 12V Output voltage 12V, tolerance 1.5% Supports continuous output current of up to 4A, Peak current of 6A Output ripple 18mV (VIN=24V, Output @ 5A), 32mV (VIN=50V, Output @ 5A) Reverse Input voltage protection: No Thermal Shutdown Output Short-circuit tolerant (2 seconds) Overcurrent protection & self-recovery Tip: Input voltage >= 13V is required for stable 12V output
Packing 1x PM12S-3 1x Low ESR capacitor ZLJ 63v 390uf Tips: If the input voltage is noisy, capacitor is required to be soldered to the input pads
마텍 홈페이지에 가시면 세팅에 관한 많은 자료를 찾아보실 수 있습니다. https://www.mateksys.com/
![[팰콘샵] [Matek] 마텍 PM12S-3 파워 모듈 (트리플출력)](https://www.susungrc.com/web/upload/NNEditor/20221212/copy-1670821562-Mateksys_POWER-MODULE-PM12S-3_4.jpg)
Input
Volt | Input
Amp | Vx output
Volt | Vx output
Amp | efficiency
% | Ripple
mV | | 12 | 2.3 | 5.26 | 5 | 95.3 | 13 | | 12 | 4.69 | 10 | 93.4 | 19 | | 24 | 1.16 | 5 | 94.5 | 18 | | 24 | 2.34 | 10 | 93.7 | 20 | | 24 | 3.56 | 15 | 92.3 | 22 | | 50 | 0.57 | 5 | 92.3 | 23 | | 50 | 1.14 | 10 | 92.3 | 24 | | 50 | 1.73 | 15 | 91.2 | 32 | | 12 | 2.62 | 6.02 | 5 | 95.7 | 14 | | 12 | 5.35 | 10 | 93.8 | 15 | | 24 | 1.33 | 5 | 94.3 | 20 | | 24 | 2.67 | 10 | 93.9 | 20 | | 24 | 4.06 | 15 | 92.7 | 24 | | 50 | 0.65 | 5 | 92.6 | 24 | | 50 | 1.3 | 10 | 92.6 | 26 | | 50 | 1.97 | 15 | 91.7 | 33 | | 12 | 3.5 | 8.07 | 5 | 96 | 53 | | 24 | 1.76 | 5 | 95.5 | 30 | | 24 | 3.54 | 10 | 95 | 30 | | 24 | 5.37 | 15 | 93.9 | 30 | | 50 | 0.87 | 5 | 92.8 | 37 | | 50 | 1.72 | 10 | 93.8 | 40 | | 50 | 2.6 | 15 | 93.1 | 43
|
|
