제품 구성품 1 : [EMAX] NH-280 Pro 교육/연구용 소형 FPV DIY 레이싱 드론 콤보 셋트 (ARF)
[EMAX] NH-280 Pro ARF 교육/연구용 소형 DIY 드론 콤보 셋트
본 제품은 프레임 및 모터, 프로펠러, ESC와 FC가 내장된 AIO(All-In-One) 보드, 조립에 필요한 배선이 모두 포함된 콤보 패키지 구성입니다.
별도의 납땜 없이 나사 체결과 커넥터 연결만으로 손쉽게 조립할 수 있어 교육 및 연구용으로 최적화되어 있습니다.
1. 제품 개요 및 비행 준비 안내
본 제품은 사용자가 직접 조립해야 하는 ARF(Almost-Ready-to-Fly) 키트입니다.
비행을 위해 조종기, 수신기, 배터리, 충전기가 별도로 필요합니다.
기본 구성에 카메라 및 영상 송신기 등의 FPV 장비는 포함되어 있지 않으며, 사용자의 필요에 따라 별도 장착이 가능합니다.
2. 하드웨어 주요 사양
EMAX MT2204 2300KV 모터: 레이싱 드론에 최적화된 강력한 출력을 보장합니다
EMAX 12A ESC (SimonK 펌웨어): Oneshot을 지원하며 정밀한 반응 속도를 제공합니다
Skyline 32 비행 컨트롤러(FC): Naze32 Full 버전과 동등한 성능을 가진 FC로, 안정적인 비행 제어가 가능합니다
풀 카본 파이버 프레임: 견고한 카본 소재로 제작되어 비행 중 충격에도 강력한 내구성을 자랑합니다
통합형 PCB 설계: ESC와 FC가 하나의 보드에 통합되어 배선이 깔끔하고 유지보수가 용이합니다
초고휘도 LED 바: 기체 후면의 밝은 LED를 통해 비행 시 뛰어난 시인성을 제공합니다
ESC, FC 가 모두 통합된 올인원(AIO) 보드가 포함되어 있어 일체의 납땜이 필요없이 간편하게 커넥터를 연결하여 사용할 수 있습니다.
고휘도 LED BAR 가 기본 포함되어 있습니다.
3. 소프트웨어 및 비행 퍼포먼스 안내 (필독)
운영 소프트웨어: 본 제품의 FC에는 Cleanflight 가 설치되어 있습니다.
비행 특성: 현재 널리 쓰이는 Betaflight와는 세대가 다른 제품이나, 기본 설정값(Default) 만으로도 매우 훌륭한 비행 성능을 보여줍니다.
추천 대상: 별도의 복잡한 설정 변경 없이, 조립 후 즉시 안정적인 비행을 즐기고자 하는 분들에게 적극 추천합니다.
주의 사항: 최신 소프트웨어(Betaflight 등) 설치 및 복잡한 설정 변경을 원하는 숙련자에게는 적합하지 않을 수 있으니 구매 전 참고 바랍니다.
4. 확장성 및 가성비 안내
압도적인 가격 경쟁력: 본 제품은 기체 프레임을 매우 저렴하게 확보하여, 동급 사양 대비 극가성비의 염가에 판매 중입니다.
최신 시스템 업그레이드 경로: Betaflight, 아두파일럿(Ardupilot), PX4 등 현세대의 최신 프로그램을 구동하고 싶은 분들을 위해 'KoaFC' 비행 컨트롤러를 추가 장착할 수 있습니다.
별도 패키지 안내: 옵션에서 KoaFC + GPS 셋트를 함께 구입할 수 있으니, 최신 비행 제어 환경이 필요하신 분은 해당 옵션을 참고해 주시기 바랍니다.
옵션 : KOAFC + GPS 추가시 위와 같이 기본 AIO Board 위에 최신 국산 H743 FC 를 추가로 장착할 수 있으며, 최신 픽스호크(Ardupilot/PX4), 베타플라이트, iNAV 의 모든 기능을 사용할 수 있습니다. (GPS 자동 호버링 및 미션 비행, 텔레메트리 장착하여 미션플래너/QGC 그라운드스테이션 운용 등)
5. 제품 구성 상세
포함 내역: EMAX Pro 카본 프레임, EMAX MT2204 모터 4개, 통합형 PCB(FC+ESC), 프로펠러, 초고휘도 LED 바 및 조립용 배선 일체.
라디오마스터 포켓은 작고 가벼운 조종기이지만 강력한 성능을 자랑합니다. ExpressLRS버전으로 EdgeTX 펌웨어가 사전 설치되어 있습니다. 또한 포켓에는 탈착식 스틱 끝과 접이식 안테나가 장착되어 있어 휴대와 보관이 간편합니다. 18650 배터리와 호환되어 긴 배터리 수명으로 몇 시간 동안 즐길 수 있습니다.
라디오마스터 포켓은 강력한 기능을 모두 갖춘 작고 가벼운 조종기를 찾는 사람에게 최고의 선택입니다.
라디오마스터 포켓의 특징
- ExpressLRS 버전에서 사용 가능 - EdgeTX 펌웨어 및 ExpressLRS ISM FW가 사전 설치되어 있습니다.(최대 전력은 하드웨어에 따라 다름)] - 18650 배터리, 몇 시간 동안 즐기는 데 필요한 모든 전력 [배터리 미포함] - 탈착식 스틱 끝과 접이식 안테나를 갖춘 휴대가 간편한 경량 디자인 - 부드러운 센터링과 정확한 반응을 위한 홀 이펙트 짐벌 기본 제공 - 스위치 위치를 시각화하는 데 도움이 되는 내장 LED 조명 [SA 및 SD] - 크기와 기능의 완벽한 균형을 제공하는 백라이트 LCD 스크린 - 손쉬운 채널 트리밍을 위한 트림 버튼 - 라디오마스터 나노 사이즈 모듈 및 TBS 나노 크로스파이어/나노 트레이서와 호환되는 외부 모듈 베이
휴대성과 경량성
어디서나 휴대하기 편리하도록
홀 효과 짐벌
부드러운 센터링 및 정밀한 반응
트림 버튼
간편한 채널 트리밍
더욱 강력하고 더 오래
18650 배터리로 더 오랫동안 즐길 수 있는 외부 모듈을 위한 충분한 전원 *배터리 별도구매
빌트인 LED 조명
외장 나노 모듈 베이
라디오마스터 나노 사이즈 모듈, TBS 나노 크로스파이어/나노 트레이서와 호환 가능
짐벌 조정
A L-R M1/M2를 전환합니다. 시계 방향으로 돌리면 자동 센터링(스로틀)이 비활성화됩니다. 시계 반대 방향으로 돌리면 자동 센터링(엘리베이터)이 활성화됩니다. B T 스로틀 스틱 장력을 조정합니다. 시계 방향으로 돌리면 스틱 장력이 증가합니다. 시계 반대 방향으로 돌리면 스틱 장력이 감소합니다. C 상-하 시계 방향으로 돌리면 수직 스틱 장력이 증가합니다. 시계 반대 방향으로 돌리면 스틱 장력이 감소합니다. D 왼쪽-오른쪽 시계 방향으로 돌리면 수평 스틱 장력이 증가합니다. 시계 반대 방향으로 돌리면 스틱 장력이 감소합니다.
세부 사이즈
버튼 명칭
구성품
Pocket Radio *배터리, 수신기 미포함
커스텀 이동용 파우치
USB-C 케이블
화면 보호기
스티커
낮은 텐션 스프링 *4
매뉴얼
SPEC
사이즈
156.6*65.1*125.3mm(안테나 접은 상태) 156.6*73.1*154.8mm(안테나 편 상태)
무게
288g
작동 주파수
2.400GHz ~ 2.480GHz
내부 RF
ELRS 2.4GHz
지원 프로토콜
모듈에 따라 다름
작동 전압
6.6-8.4V DC
운영 체제
Edge TX
제어 채널
최대 16 (수신기 종속)
디스플레이
128*64 흑백 LCD
배터리
2*18650 (별도 구매)
충전
USB-C 충전 내장
펌웨어 업그레이드 방법
Via USB 또는 SD card
짐벌
홀 효과
모듈 베이
나노 크기 (TBS 나노크로스파이어/나노 트레이서/RM RANGER 나노/RM4in1 모듈과 호환 가능)
필독
자사에서 판매하고 있는 라디오마스터 포켓 조종기는 한국형 펌웨어가 업데이트 되어 있습니다. 따라서 조종기와 수신기가 한국형 펌웨어로 일치해야 정상적으로 바인딩이 가능합니다. 만약 수신기의 펌웨어가 다르다면 한국형 펌웨어로 업데이트 후 사용해주셔야 합니다.

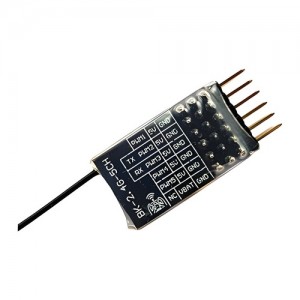

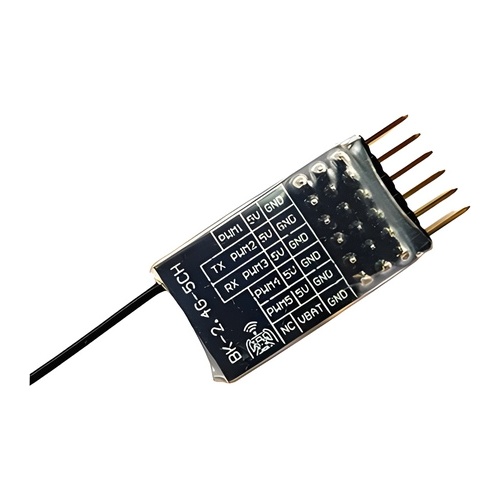

제품 구성품 3 : [BAYCK] ELRS 2.4GHz 5채널 비행기용 PWM 수신기
BAYCK-ELRS 2.4G 5CH PWM 수신기
- BAYCK ELRS 수신기입니다. - 비행기에 사용할 수 있게 PWM 서보 단자가 있습니다.
본 제품은 ELRS 전용 수신기 입니다.
4in1모듈이나 CC2500모듈에 사용하실 수 없습니다.
구성
수신기 1개
안테나 1개
* 글로벌 펌웨어로 배송됩니다. KC 조종기에 사용하실 경우 KC 펌웨어로 업데이트가 필요합니다.
제품 구성품 4 : 18650 리튬 이온 배터리 3.7V 2000mAh 보호회로적용 (65mm 표준사이즈)
Li-Ion 18650 2000mAh (65mm)
보호회로 적용 65mm 표준사이즈 18650 리튬이온전지입니다.
대부분 보호회로 적용된 18650 배터리는 길이가 약 5mm정도 길게 제작되어있어서
배터리 트레이에 장착이 불편합니다.
본 제품은 표준사이즈 65mm로 특별히 제작된 제품으로 모든 18650 표준 배터리 케이스에
깔끔하게 장착이 됩니다.
수량 : 1pcs
- 보호회로 적용된 배터리임에도 불구하고 길이가 65mm입니다.
- 비보호 배터리와 사이즈가 동일합니다.
- 이제 사이즈/안전 걱정없이 편하게 사용하세요.
구성
배터리 1개(벌크 비닐포장)
제품 구성품 5 : PT-B2200N-SP35 (11.1V, 2200mAh, 3S1P, 35C /JST-XT) 리튬 폴리머 배터리 - 한정 이벤트!
Poly-Tronics 7th Generation 2,200mAh (11.1V, 3S1P, 35C+/JST-XT) - Slim Line
7세대 리튬 폴리머 전지 Poly-Tronics UFW Series!
Polytronics Brand 런칭 10주년 기념 세번 째 이벤트!
파격 특가에 2,000Pack 한정으로 발매 됩니다.
새롭게 진화한 Poly-Tronics Evolution-7 Series는 독자적인 Hybrid RS Construction TechnologyTM를 이용, 고품질 Substrate 및 엄격한 ISO9001 QC를 통해 엄선된 Cell들 중 IR(Internal Resistance)값이 동일한 Cell 만을 선별, Matched Pack 사양으로 제조가 됩니다.
기존 Prolite 시리즈와 마찬가지로 Cycling 특성이 매우 우수하며(Normal Environment에서 200Cycle 이상), 현존하는 고출력 리튬 폴리머 전지 중 가장 높은 에너지 밀도를 가진 배터리로서 최상의 품질과 뛰어난 방전율( 30C, 35C, 45C, 65C Full Line Up)을 자랑하는 최고급 배터리입니다.
Call Balancer Connector는 유럽 표준규격 JST-XTTM 커넥터로 출고, 현존 충전기의 표준으로 각광 받는 SJ/Graupner 충전기와 100% 호환성을 유지 합니다.
신형 JST-XT 컨넥터는 커넥터 터미널을 보호하기 위해 전용 Connector Protection Case와 함께 공급됩니다.
XT60 컨넥터가 기본 사양으로 출고 됩니다.
Neo Slim Line!
동급 배터리 중 가장 슬림한 두께를 가지고 있습니다.
새롭게 출시되는 PolyTronics LiPo Line-Up은 JST-XT Balance Connector로 출시되며 전용 Protection Housing과 함께 공급됩니다.(3S~6S)
전용 JST-XT Protection Housing은 Balancer Board에 연결시 매우 편리하게 연결 할 수 있도록 구성되어 있으며, 기존 제품과는 달리 핀 헤더를 충격 등에서 보호 할 수 있도록 PE 소재로 되어 있습니다.
현존 최고의 충전기 - SJ/Graupner Recharger 시리즈와도 100% 호환 됩니다.
PT-B2200N-SP35 (11.1V, 3S1P, 35C+)
No
Item
Spec'
비고
1
크기(W*H*D)
33*107*24.5
mm
2
무게(g)
176g
SiliconWire, MPT Conn' 포함
3
전압(Volt)
11.1V
기준전압
4
만충전압(Volt)
4.2±0.03V
개별 Cell 전압
5
Cut-Off 전압
2.8V
6
용량(mAh)
2,200mAh
7
충전 전류
Max 5C
Coulomb
8
방전율(C)
연속 : 35C
Coulomb
제품 구성품 6 : [YS POWER] e4S 멀티 케미스트리 파워 서플라이 내장 충전기 (60W 5A)
KC인증번호:R-R-yon-e4S
안전인증번호:HU071390-21015A
YS POWER e4S AC Charger 60W 5A 4S LiPo/LiFe/LiIon/LiHV
(아래사진은 실물과 조금 상이할수도있습니다)
e4S는 상징적인 e450을 기반으로 내외부 모두 완전히 새롭게 진화했습니다.
60W의 출력과 최대 5A의 충전 전류를 제공하는 이 충전기는 간편한 버튼 조작과 정교한 알고리즘을 결합하여 정확하고 손쉬운 충전을 가능하게 합니다.
2~4S LiPo 및 6~8S NiMH 배터리용으로 설계된 e4S는 e455의 명성을 더욱 강력하게 계승합니다.
e4S 충전기는 다양한 배터리 종류를 정밀하고 간편하게 관리할 수 있도록 전문적으로 설계되었습니다.
LiPo(리튬 폴리머): 고성능 에너지로 까다로운 작업에 적합, LiHV(고전압 리튬 폴리머): 고전압 효율로 확장된 용량 제공, LiFe(리튬 인산철): 뛰어난 내구성과 탁월한 안전성, NiMH(니켈 금속 수소화물): 최고의 안전성과 긴 수명 보장
e4S 충전기는 100V~240V 범위에서 원활하게 작동하며 전 세계 전력 표준에 맞춰 사용할 수 있습니다.
어디를 가든 충전할 준비가 되어 있어 언제 어디서든 편리하게 사용할 수 있습니다.
e4S 충전기의 컬러 LED 표시등은 충전 진행 상황을 명확하고 직관적으로 확인할 수 있도록 해줍니다.
간편하고 매끄러운 모니터링으로 충전 상태를 손쉽게 확인할 수 있습니다.
사양:
크기 및 무게 케이스 재질: 플라스틱 케이스 크기: 110x70x38mm 무게: 약 169g 전원 입력: AC 100V-240V 50/60Hz 충전 전력: 60W 배터리 배터리 종류/셀: LiPo/LiHV/LiFe: 2-4S NiMH: 6-8S 충전 충전 전류: 1A/2A/3A/5A 밸런싱 전류: 최대 500mA 차단 전압 LiPo: 4.20V LiFe: 3.65V LiHV: 4.35V 작동 및 보관 작동 온도: 0℃-40℃ 작동 습도: 0%-75% RH (비응축) 보관 온도: -10℃-70℃ 보관 습도: 0%-75% RH (비응축)
경고 및 안전 참고 사항
►본제품은 사용방법을 정확히 숙지하고 사용해야하는 제품으로 사용상 부주의로 인해 화재등 위험한 상황이 발생할수있습니다.특히 어린이가 본제품을 사용하지않도록 주의바랍니다.
► 함께준비된 전원코드가 손상된 경우 위험을 방지하기 위해 제조업체, 해당 서비스 요원 또는 이와 유사한 자격을 갖춘 사람이 공급 코드를 교체해야 합니다.
► 본제품은 LiPo/LiFe/LiHV/NiMH 배터리를 충전하는데 적합합니다. 충전할수없는 배터리를 재충전하 려고 하지 마십시오. 다른 유형의 배터리를 충전하면 화재 또는 폭발의 원인이 될수있습니다.
►충전기가 전원 공급 장치에 연결되어 있을 때는 절대 사람이 확인할수없는곳에 방치해두지 마시고 충전상황을 항상 주시해야합니다.
►허용 AC 입력 전압은 100-240V AC입니다. 절대 다른 전압에 연결하지 마십시오.
►충전기를 먼지, 먼지 및 습기로부터 보호하십시오.(내부 쇼트의 원인이 될수있습니다.)
►충전기와 충전기에 연결된 배터리는 어떠한 형태의 가연성 표면에도 두지 마십시오. 가연성 물질 또는 가스 주변에서 충전기를 작동하지마십시오.
►충전중에 배터리는 환기가 잘되는 곳에 보관해야 합니다. 충전기를 카펫이나 유사한 표면에 놓지마십시오.
►배터리 극성을 올바르게 유지하고 쇼트 회로를 피하도록 세심한 주의를 기울이십시오. 배터리 제조업체의 지침을 읽고 엄격히 준수하십시오.
►충전기는 접지된 콘센트에만 연결해야 합니다.
► 공급 주전원 연결은 캐러밴 및 유사 차량에 장착하기 위한 배터리 충전기의 경우 국가 배선 규칙에 따라야 합니다.
