[팰콘샵] HOLY-15011 [HOLYBRO] 픽스호크 6X 디지털 파워 모듈 PM02D (12S HV) - 하이 볼트 고전압용 디지털 센서
[HOLYBRO] 픽스호크 6X 디지털 파워 모듈 PM02D (12S HV) - 하이 볼트 고전압용 디지털 센서 (상품번호 :QA79780)
Pixhawk Digital Power Module (PM02 D)
판매가격 : 55,500원 (회원 가입시 추가 할인)
적립금 :550원
상품번호 :QA79780 ← 상품 문의시 이 번호를 알려주세요
제조사 :Holybro
구매수량 :
개
고객선호도 :★★★★★ 5.0 (3개)
창고위치 :
E
실시간 재고 : 물류창고 ∞ 개
총 금액 :
* 50,000 원 이상 구매고객은 무료 배송입니다
  (50,000원 미만은 배송비 3,500원이 부과됩니다)
  (묶음배송을 원하시면 장바구니에 담아주세요 ^^)
* 총알배송 상품은 평일 오후6시 주문까지 발송이 가능합니다.
* 물류창고 B~E 상품은 오후 3:30에 당일 주문이 마감됩니다.
* 제품문의는 051-868-7187 로 연락주세요
* 간편결제 서비스인 네이버페이를 지원합니다.
* 학교/공공기관에 대해 후불 결제를 지원합니다.
* 현재 롯데, 삼성, 비씨, 현대, KB국민, 신한, 하나, NH농협, 우리, 전북카드 2~12개월 무이자 할부 서비스 진행중입니다. (10/1 ~ 10/31까지) 자세한 내용은 여기를 참조하세요.
바로구매
장바구니
이용후기
상품문의




실시간 카톡 문의
평일 오전10시~오후6시
Send Us Email
Contact Us

관련상품
이 상품을 구매하신 분들이
함께 구매한 상품입니다

RELATED
PRODUCT
14,200원
14,200원
32,000원
4,800원
8,900원
장바구니 담기
장바구니에 담았습니다.
장바구니 보기   계속 쇼핑하기
상품분류 상품명 구매수량


옵션선택 판매가격
기본상품 가격: 55,500원 기타 필요한 옵션상품 총합계: 0원

기본상품 가격 + 옵션상품을 포함한 총 합계금액 : 55,500원

옵션 상품을 포함하여 장바구니 담기 >



믿을 수 있는 팰콘샵, 6가지 안심 약속

① 99.9% 실재고 관리매일 밤 자동 갱신, 유령 재고 NO! 보이는 수량이 진짜입니다.
② 22년 전문가 직답국내 최고 전문가가 막힘없이 즉시 해결해 드립니다.
③ 확실한 기술 지원국내 최고 수준의 노하우로 막힘없는 솔루션을 제공합니다.
④ 출고 전 전수 촬영출고 전 제품 사진 기록으로 오배송 및 누락을 원천 차단합니다.
⑤ 실시간 배송 일정주문 확인 즉시 발송 예정일을 카톡으로 먼저 알려드립니다.
⑥ Since 2004 신뢰22년을 한결같이 지켜온 믿음. 걱정 없이 이용하세요.

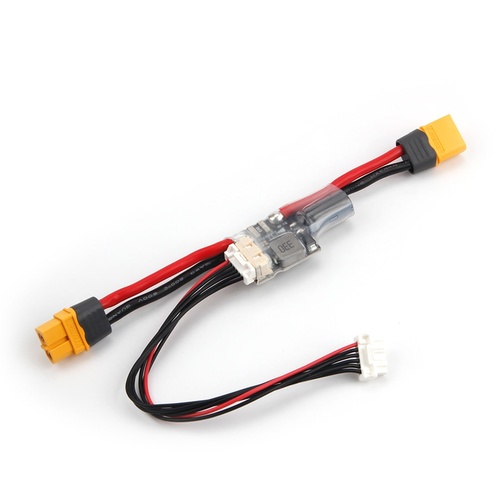

[Holybro] PM02D Power Module (12S HV Type)




[팰콘샵] HOLY-15011 [HOLYBRO] 픽스호크 6X 디지털 파워 모듈 PM02D (12S HV) - 하이 볼트 고전압용 디지털 센서
Note
- PM02D HV version is supported by PX4. For Ardupilot, it is supported in Ardupilot latest/master FW, or version 4.4 and later.
- This PM uses I2C digital signal data output and is not compatible with flight controller that uses analog PM such as the Pixhawk 6C & Mini, Pixhawk4 & Mini, pix32 v5, or Durandal flight controllers.


PM02D provides regulated power supply for your Pixhawk? 5X & 6X from the battery,  as well as current consumption and battery voltage measurements, all through a 6pin cable. The on-board switching regulator outputs 5.2V and a maximum of 3A from LiPo batteries up to 6S (LV) or 12S (HV). The Power Module comes completely assembled with XT60 connectors, wrapped in shrink tubing for physical damage protection.

It is not designed to power servos, please use your aircraft's ESC/BEC for that. The Molex 2.00mm pitch CLIK-Mate Wire-to-Board connector is rated for 3.0A current per contact.

Specification

  • Input voltage
    • HV: 2S-12S
  • PCB Cont. Current Rating: 60A
  • PCB Burst Current Rating: 100A (<60 Sec)
  • Max current sensing:
    • HV: 327A
  • Voltage and current monitor with I2C compatible interface
  • Outputs 5.2V and 3A max
  • Weight: 20g

[팰콘샵] HOLY-15011 [HOLYBRO] 픽스호크 6X 디지털 파워 모듈 PM02D (12S HV) - 하이 볼트 고전압용 디지털 센서

Current Rating:

The PM02D comes with XT60 plugs with 14 AWG silicone wires rated for 30A continuous current and 60A burst current (<1 minute). If a higher current is needed, the plug type and wire size should be changed accordingly. You can refer to this chart as reference.

PIN MAP:

[팰콘샵] HOLY-15011 [HOLYBRO] 픽스호크 6X 디지털 파워 모듈 PM02D (12S HV) - 하이 볼트 고전압용 디지털 센서

PX4 Parameter Setup:

If you are using the PM02D HV version, you must set SENS_EN_INA228 to enable.

Package Includes：

1x  PM02D Power Module
1x  6pin 2.00mm pitch cable


[팰콘샵] HOLY-15011 [HOLYBRO] 픽스호크 6X 디지털 파워 모듈 PM02D (12S HV) - 하이 볼트 고전압용 디지털 센서
