[팰콘샵] ASPD-DLVR [Matek] 마텍 디지털 에어스피드 센서 ASPD-DLVR (Purple board / CAN 통신 지원)
[Matek] 마텍 디지털 에어스피드 센서 ASPD-DLVR (Purple board / CAN 통신 지원) (상품번호 :QA74468)
Airspeed Sensor
판매가격 : 182,000원 (회원 가입시 추가 할인)
적립금 :1,820원
상품번호 :QA74468 ← 상품 문의시 이 번호를 알려주세요
제조사 :Matek
구매수량 :
개
고객선호도 :★★★★★ 5.0 (1개)
창고위치 :
A
B
실시간 재고 : 총알배송 1개 + 물류창고 추가 재고 1개
품절
임박
현재 잔여 수량이 2개 밖에 없습니다!
총 금액 :
* 50,000 원 이상 구매고객은 무료 배송입니다
  (50,000원 미만은 배송비 3,500원이 부과됩니다)
  (묶음배송을 원하시면 장바구니에 담아주세요 ^^)
* 총알배송 상품은 평일 오후6시 주문까지 발송이 가능합니다.
* 물류창고 B~E 상품은 오후 3:30에 당일 주문이 마감됩니다.
* 제품문의는 051-868-7187 로 연락주세요
* 간편결제 서비스인 네이버페이를 지원합니다.
* 학교/공공기관에 대해 후불 결제를 지원합니다.
* 현재 롯데, 삼성, 비씨, 현대, KB국민, 신한, 하나, NH농협, 우리, 전북카드 2~12개월 무이자 할부 서비스 진행중입니다. (10/1 ~ 10/31까지) 자세한 내용은 여기를 참조하세요.
바로구매
장바구니
이용후기
상품문의




실시간 카톡 문의
평일 오전10시~오후6시
Send Us Email
Contact Us

관련상품
이 상품을 구매하신 분들이
함께 구매한 상품입니다

RELATED
PRODUCT
14,200원
14,200원
4,800원
32,000원
24,000원
장바구니 담기
장바구니에 담았습니다.
장바구니 보기   계속 쇼핑하기
상품분류 상품명 구매수량


옵션선택 판매가격
기본상품 가격: 182,000원 기타 필요한 옵션상품 총합계: 0원

기본상품 가격 + 옵션상품을 포함한 총 합계금액 : 182,000원

옵션 상품을 포함하여 장바구니 담기 >



믿을 수 있는 팰콘샵, 6가지 안심 약속

① 99.9% 실재고 관리매일 밤 자동 갱신, 유령 재고 NO! 보이는 수량이 진짜입니다.
② 22년 전문가 직답국내 최고 전문가가 막힘없이 즉시 해결해 드립니다.
③ 확실한 기술 지원국내 최고 수준의 노하우로 막힘없는 솔루션을 제공합니다.
④ 출고 전 전수 촬영출고 전 제품 사진 기록으로 오배송 및 누락을 원천 차단합니다.
⑤ 실시간 배송 일정주문 확인 즉시 발송 예정일을 카톡으로 먼저 알려드립니다.
⑥ Since 2004 신뢰22년을 한결같이 지켜온 믿음. 걱정 없이 이용하세요.

Matek AP_Periph CAN Digital Airspeed Sensor (ASPD-DLVR)


- 디지털 에어스피드 센서입니다.
- ArudPilot AP_Periph 펌웨어를 기반으로 하는 어댑터 노드에 연결됩니다.
- CAN 및 I2C로 사용가능합니다.
- 고정익, 쿼드콥터, VTOL 등에 사용가능 합니다.


사용하시는 FC와 호환여부를 확인하시고 구매하세요.


구성

하단 사진 참조[팰콘샵] ASPD-DLVR [Matek] 마텍 디지털 에어스피드 센서 ASPD-DLVR (Purple board / CAN 통신 지원)

[팰콘샵] ASPD-DLVR [Matek] 마텍 디지털 에어스피드 센서 ASPD-DLVR (Purple board / CAN 통신 지원)

Specifications & Features

ArduPilot AP_Periph L431/F405/F303 CAN node

All sensors DLVR-L10D,  Industrial temperature range

CAN  & I2C Interface

Typical Platforms: Fixed-Wing, QuadPlane, VTOL


CAN JST-GH connector,  DroneCAN Protocol

I2C JST-GH connector,  DLVR-L10D I2C mode (I2C address 0x28)


F303 ver. (Black PCB)

UART1, Firmware update

UART2, Spare for external GPS


F405 ver. (Blue PCB)

UART1, Firmware update

UART4, Spare for external GPS


L431 ver. (Purple PCB)

UART2, Firmware update

UART3, Spare for external GPS


CAN bootloader LED, Blue

Fast blinking,  AP_Periph bootloader

Slow blinking, CAN Node ready


3.3V Power LED, Red


Input voltage range: 4.5~5.5V

Power consumption: 60mA

Operating Temperatures: -20°C to 85°C

Pressure Range:  2500Pa (± 10 inH2O)

Burst Pressure: 75kPa

Speed Range: 227 km/h


22mm*22mm*12.5mm(F303 ver.)

23mm*23mm*12.5mm(F405 ver.)

4g

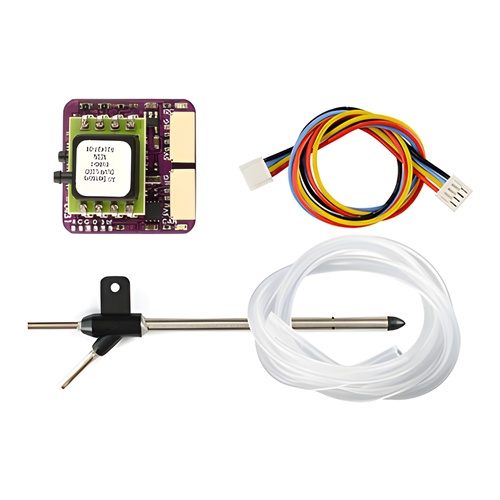

Includes

1x ASPD-DLVR

2x JST-GH-4P to JST-GH-4P 20cm silicon wire

Pitot Tube

Clear silicon tubing  40cm


AP_Periph & DroneCAN protocol

Firmware AP_Periph https://github.com/ArduPilot/ardupilot/blob/master/Tools/AP_Periph/README.md

DroneCAN protocol  https://dronecan.github.io/


Tips

ArduPilot has removed DLVR I2C support by default on flight controller with 1MB flash MCU(such as F405, F745 series).


Wiring and AP Parameters

CANorI2C
ASPD-DLVRFlight Controller
ASPD-DLVRFlight Controller
5V5V
5V5V
C-HCAN High
SCLSCL
C-LCAN Low
SDASDA
GGND
GGND





CAN_D1_PROTOCOL1


CAN_P1_DRIVER1
ARSPD_PIN65
ARSPD_TYPE8 (UAVCAN)
ARSPD_TYPE9 (I2C-DLVR-10in)
ARSPD_USE1
ARSPD_USE1
Mission Planner->
Initial Setup->
Optional Hardware->
UAVCAN->
MAVlink CANx ->
Parameters -> ARSPD_TYPE		9  (DLVR-10in)

Write and reboot




Pinout & Pads


GH-4P PinSignalWires color
GH-4P PinSignalWires color
5V4~6V inputRed
5V4.5~5.5V inputRed
C-HCAN highYellow
SCLI2C-SCLYellow
C-LCAN lowBlue
SDAI2C-SDABlue
GGNDBlack
GGNDBlack
T1UART1-TX
Tx1UART1-TX
btBoot pin
R1UART1-RX
Rx1UART1-RX
3 / 3v3onboard LDO output
Tx2UART2-TX
Tx4UART4-TX
DSWDIO
Rx2UART2-RX
Rx4UART4-RX
GGND
Tx3UART3-TX
Tx5UART5-TX
CSWCLK
Rx3UART3-RX
Rx5UART5-RX
RSTNRST
[팰콘샵] ASPD-DLVR [Matek] 마텍 디지털 에어스피드 센서 ASPD-DLVR (Purple board / CAN 통신 지원)

Firmware: https://firmware.ardupilot.org/AP_Periph/stable/

F303 CAN node, Black PCB,  ArduPilot hwdef  “f303-MatekGPS”

F405 CAN node, Blue PCB,  ArduPilot hwdef  “f405-MatekAirspeed” or “f405-MatekGPS”

L431 CAN node, Purple PCB,  ArduPilot hwdef  “MatekL431-Airspeed” or “MatekL431-Periph”


1. Update firmware in Mission Planner with “AP_Periph.bin”

[팰콘샵] ASPD-DLVR [Matek] 마텍 디지털 에어스피드 센서 ASPD-DLVR (Purple board / CAN 통신 지원)
2. Update firmware in STM32CubeProgrammer with  “AP_Periph_with_bl.hex”

Tool  https://www.st.com/en/development-tools/stm32cubeprog.html

You may download Windows version from our server  en.stm32cubeprog_v2-3-0.zip

[팰콘샵] ASPD-DLVR [Matek] 마텍 디지털 에어스피드 센서 ASPD-DLVR (Purple board / CAN 통신 지원)
