Raspberry Pi 및 Nvidia Jetson Nano와 같은 컴패니언 컴퓨터용 마운트
Intel RealSense 및 Structure Core용 Depth camera 마운트 (옵션)
※ 본 제품에 포함되어 있지 않은 라즈베리파이, Jetson, RealSense 등의 사용방법에 대한 기술지원은 하지 않습니다.
* 유럽연합(EU) 의 포장재 규제안(PPWR)에 따라 2024년 06월 이후 수입된 제품은 제품 패키지가 위와 같은 박스로 변경되었습니다.
제품 설명:

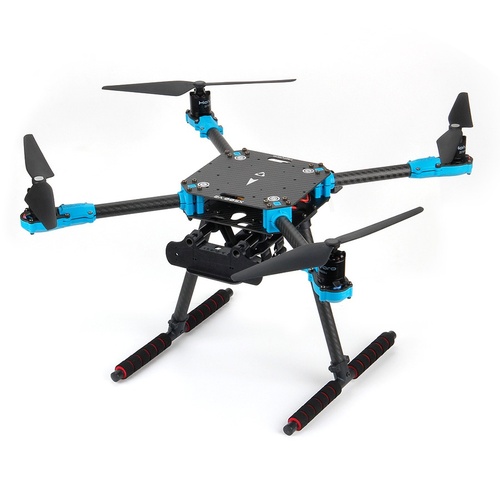

X500 V2 ARF 키트는 저렴하고 가볍고 견고한 카본 화이버 (탄소 섬유) 전문 드론 키트로 15분 이내에 간편하게 조립할 수 있습니다. X500 V2 프레임 키트와 모터, ESC, 전원 분배보드(PDB) 및 프로펠러가 사전 설치된 상태로 제공됩니다. Holybro Pixhawk 시리즈, Durandal, Pix32 V5 등 다양한 비행 컨트롤러와 완벽하게 호환됩니다. 이전 모델(V1)에 비해 많은 개선 사항이 있습니다.
X500 V2 프레임 키트는 전체 카본 화이버(탄소 섬유 능직물)로 만들어졌으며 모터와 본체 측면 모두에 편리한 노치가 있는 새로 설계된 섬유 강화 나일론 커넥터로 지지되는 카본 튜브 암으로 훨씬 쉽고 간단하게 설치할 수 있습니다. 랜딩 기어는 16mm 및 10mm 직경의 카본 튜브로 구성되며 커넥터가 두껍고 강화되었습니다.
상단 및 하단 카본 플레이트 사이의 간격이 증가하여 더 쉽게 조립할 수 있습니다. 플랫폼 보드에는 이제 Raspberry Pi 4 및 Jetson Nano와 같은 인기 있는 컴패니언 컴퓨터 및 GPS용 장착 구멍이 있습니다. 조정 가능한 배터리 장착 보드는 더 긴 비행 시간 동안 더 큰 배터리를 지원하도록 확대되었습니다. 레일 마운팅 시스템은 다양한 애플리케이션을 위한 전체 호스트의 카메라 마운트 및 짐벌을 사용할 준비가 되어 있습니다. Intel RealSense 시리즈 및 구조 코어 깊이 카메라(별도 구매)와 같은 다양한 깊이 카메라를 위한 옵션 마운트가 있습니다. 설치를 위한 모든 수공구가 함께 제공됩니다.
키트 구성
X500 V2 ARF 키트(SKU30125):
X500 V2 프레임 키트
본체 – 전체 탄소 섬유 상단 및 하단 플레이트(144 x 144mm, 두께 2mm)
암 – 새로 설계된 섬유 강화 나일론 커넥터가 있는 고강도 및 초경량 16mm 탄소 섬유 튜브
랜딩 기어 – 강화 및 개선된 플라스틱 티 커넥터가 있는 16mm 및 10mm 직경의 탄소 섬유 튜브.
플랫폼 보드 – Raspberry Pi 4 및 Jetson Nano와 같은 인기 있는 컴패니언 컴퓨터 및 GPS용 장착 구멍 포함
이중 10mm Ø 로드 x 250mm 롱 레일 마운팅 시스템
2개의 배터리 스트랩이 있는 배터리 마운트
설치용 수공구
사전 설치된 항목 포함:
모터 – Holybro 2216 KV920 모터(4개)
ESC – BLHeli S ESC 20A(4개)
1045 프로펠러(6개)
배전반 – 배터리용 XT60 플러그 및 ESC 및 주변기기용 XT30 플러그
추천 조합 (포함되지 않음):
비행 컨트롤러 – Pixhawk 5x , Pixhawk 4 , Pixhawk 4 Mini , Durandal , Pix32 v5
전원 모듈 – PM02D , PM02 V3
GPS – Holybro M8N/M9N GPS , H-RTK M8P/F9P 로버 라이트 및 헬리컬
제품 구성품 2 : [KoA] 코아 FC 신형 H743 국산 범용 픽스호크 드론 비행 컨트롤러 (KC 인증) + M10 GPS 셋트 / 예약판매
국산 비행컨트롤러인 KoA FC 와 GPS 의 셋트 상품입니다.
GPS 마운트와 각종 악세사리가 포함되어 있습니다.
PX4 사용시 CAL_MAG0_ROT = 12 (Pitch 180) 로 설정한 뒤 재부팅 → 나침반 재보정을 해 주세요.
※ PX4 v1.16 기준. 버전이 올라가면 바뀔 수 있습니다.
MADE IN KOREA
대한민국에서 설계/생산하는 제품입니다
KC 인증번호 : R-R-fcS-KOADRONE-FC
국산 비행 컨트롤러의 새로운 대안
드론의 핵심 부품인 비행 컨트롤러는 국산 제품을 구매하기 어렵습니다. 많은 국내 드론 업체들이 자체 개발한 컨트롤러를 사용하지만, 대부분 자사 드론에 최적화되어 있어 범용성이 부족하고 별도로 판매되지도 않습니다. 물론 일부 고가 제품이 있지만, 높은 가격 때문에 접근성이 낮습니다.
이러한 상황 때문에 10년이 넘은 구형 프로세서를 사용하는 중국산 비행 컨트롤러가 여전히 대학 교육이나 기업 연구용으로 널리 쓰이고 있습니다.
KOA DRONE FC는 이러한 아쉬운 점을 해결하기 위해 탄생했습니다. 고가의 최고급 컨트롤러를 대체하기보다는, 합리적인 가격으로 구형 중국산 픽스호크를 대체하는 것이 우리의 목표입니다. 누구나 부담 없이 사용할 수 있는 국산 비행 컨트롤러를 제공하여 드론 산업 발전에 기여하고자 합니다.
합리적인 가격, 뛰어난 범용성, 그리고 편리한 확장성
KOA DRONE FC는 저렴한 가격과 뛰어난 범용성을 핵심 목표로 설계되었습니다.
특히, 사용자가 원하는 드론 소프트웨어를 자유롭게 선택할 수 있도록 ArduPilot, PX4, Betaflight, iNAV를 모두 지원합니다. 이를 통해 연구, 교육, 취미 등 다양한 분야에서 활용될 수 있는 최적의 솔루션을 제공합니다.
더 나아가, 레이싱 드론용으로 널리 사용되는 30.5mm 규격의 장착 구멍까지 적용하여 사용 편의성과 확장성을 높였습니다. 이로써 드론 종류에 구애받지 않고 누구나 손쉽게 사용할 수 있습니다.
라디오마스터는 전 세계적으로 신뢰받는 TX16S 시리즈의 유산을 바탕으로, 오픈소스 RC 혁신을 계속해서 선도하고 있습니다. TX16S MK3는 성능, 정밀도, 그리고 인체공학적 설계를 한 단계 더 끌어올렸습니다.
더욱 고급스러운 모델을 찾고 계신가요? 업계 최고 수준의 AG02 CNC 풀 알루미늄 홀 이펙트 짐벌과 알루미늄 CNC 버튼·노브, 카본 룩 케이스를 갖춘 TX16S MK3 MAX를 만나보세요.
TX16S MK3 — 전설의 진화
특징
- 고성능 MCU: STM32 H7 칩을 탑재하여 최대의 처리 성능을 제공합니다. - 터치스크린 디스플레이: 선명한 색상과 또렷한 디테일의 5인치 800x480 IPS 터치스크린을 탑재했습니다. - 정밀 짐벌: V6 쿼드 베어링 홀 센서 짐벌 탑재 (AG02 호환) - RGB 프로그래머블 짐벌 라이트 링: LUA로 제어 가능한 맞춤형 LED 짐벌 조명입니다. - 내장 RF 모듈: 듀얼밴드 Gemini 2.4GHz 및 Sub-G 900MHz - 스마트 밸런스 배터리 회로: 배터리 효율과 수명을 극대화하여 더 오래 사용할 수 있습니다. - 강력한 냉각 시스템: 저소음 고출력 팬과 알루미늄 방열판으로 무더운 날씨에도 조종기를 시원하게 유지합니다. - 디지털 오디오: 더 뛰어난 음질과 줄어든 간섭을 제공합니다. - 듀얼 폴더블 안테나: 신호 강도의 손실 없이 콤팩트하게 접어서 보관할 수 있습니다. - 내장 마이크: 향후 기능 확장을 위해 탑재되었습니다. - 자동 백라이트 조절: 실내외 어디서나 화면을 더 쉽게 볼 수 있습니다. - 내장 모션 센서: 조종기를 기울이는 동작만으로 스위치, 팬/틸트 카메라, 텔레메트리 알림 등을 작동시킬 수 있습니다. - 저장공간: 내장 플래시 메모리와 외장 SD카드를 지원합니다. - 탈착식 숄더 스위치 패널: 모듈형 스위치 패널로 나만의 설정을 구성할 수 있습니다.
제품 사양
- 품목: TX16S MK3 조종기 - 색상: 블랙 - 전압 범위: DC 6.6~8.4V - 동작 전류: 1.10A (최대 RF 출력 시) - 조종기 펌웨어: EdgeTX (3.0.0 이상 필요) - 내장 RF 모듈: ExpressLRS 2 x LR1121 - 주파수: ISM 2.4GHz 및 Sub-G 900MHz - 채널 수: 최대 16채널 - 짐벌: V6 홀 센서 짐벌 (기본) - MicroSD 카드 슬롯: 지원 (카드 미포함) - 내장 플래시: 지원 - 디스플레이: 5인치 IPS 터치스크린 (800x480 해상도) - 배터리: 3.7V 18650 리튬이온 셀 2개 / 21700 리튬이온 5000mAh 배터리 / 2S 7.4V 6200mAh 리포 배터리 중 선택 (배터리 미포함) - 업그레이드 방법: USB / EdgeTX Companion PC 소프트웨어 - 모듈 베이: 추가 모듈 장착이 가능한 JR 호환 모듈 베이 - 크기: 200*178*88mm - 무게: 813g (배터리 미포함)
고성능 STM32H7 프로세서를 탑재하여 매우 빠른 처리 속도와 부드러운 동작, 즉각적인 반응성을 제공합니다. 밝은 5인치 480×800 IPS 터치스크린은 야외에서도 선명하게 보이는 화면으로 편리한 탐색과 설정을 지원합니다.
듀얼 LR1121 송수신 칩을 탑재한 Gemini-X 듀얼밴드 ExpressLRS 시스템을 통해 TX16S MK3는 2.4GHz와 900MHz 대역 모두에서 초저지연·고신뢰성 제어를 구현하며, 뛰어난 신호 안정성과 링크 품질을 제공합니다.
TX16S MK3 스탠다드 모델에는 AG02에 사용된 것과 동일한 고성능 칩셋을 적용한 신형 V6 쿼드 베어링 홀 이펙트 짐벌이 탑재되어, 향상된 정밀도와 안정성을 제공합니다. 짐벌 스틱의 트래블, 센터링, 텐션을 외부에서 직접 조절할 수 있어 원하는 조작감으로 세밀하게 맞출 수 있습니다. 프로그래머블 LED 짐벌 라이트 링을 통해 모드, 경고, 상태 표시 등을 시각적으로 알려주는 커스터마이징이 가능하며, 조종기에 개성 있는 룩을 더해줍니다.
전 세계 파일럿들에게 신뢰받아온 클래식하고 검증된 TX16S 레이아웃을 기반으로 한 풀사이즈 파워하우스입니다. 모든 스위치, 슬라이더, 포텐셔미터가 완벽한 위치에 배치되어 타협 없는 완전한 컨트롤을 제공합니다. 모듈형 스위치 패널로 어떤 비행 스타일에도 맞춘 개인화된 구성이 가능합니다.
TX16S MK3의 모든 요소는 세심한 진화를 보여줍니다 — 강력하고 인체공학적이며, 최고를 추구하는 파일럿을 위해 만들어졌습니다.
패키지 구성
- 조종기 1개 - 전용 캐리 케이스 1개 - 18650 배터리 트레이 1개 - 교체용 숄더 패널 2개 - Type-C 케이블 1개 - 액정 보호필름 1개 - 1.5mm 육각렌치 1개 - 저텐션 짐벌 스프링 4개 - 짐벌 스틱 고정 나사 2개 - 나일론 넥스트랩 1개 - 라디오마스터 스티커 세트 1개 - TX16S MK3 매뉴얼 1개 - 인벤토리 카드 1개
<모드 변경 방법>
TX16S MK3에는 ExpressLRS가 기본으로 탑재되어 있습니다.
ExpressLRS는 첨단 LoRa 기술을 기반으로 뛰어난 거리와 저지연 통신을 제공하는 오픈소스 고성능 무선 조종 링크입니다. 커스터마이징 자유도가 높아 신뢰성과 효율성을 중시하는 RC 애호가에게 최적의 선택입니다.
ExpressLRS를 라디오마스터의 최상급 송신기·수신기와 함께 사용해보세요. 라디오마스터 제품은 ExpressLRS의 장점을 최대한 활용할 수 있도록 설계되어, RC 활동에 최첨단 성능을 제공합니다. ExpressLRS와 라디오마스터의 강력한 조합으로 RC 경험을 한 단계 업그레이드하세요 — 최고의 성능을 위해 설계되었습니다.
mLRS 프로젝트는 LoRa 기술을 기반으로 한 오픈소스 고성능 무선 시스템으로, 2.4GHz, 915/868MHz, 433MHz/70cm 대역에서 동작하며 어떤 환경에서도 안전하고 신뢰성 높은 견고한 링크를 제공하도록 설계되었습니다. mLRS는 MAVLink 및 MSP 최적화를 고려하여 설계되었으며, 투명 시리얼 링크도 지원하여 다양한 용도로 활용할 수 있습니다. 비교적 높은 데이터 전송률을 유지하면서도 최상의 신호 무결성을 확보하도록 설계되어, 성능과 신뢰성의 균형을 타협 없이 제공합니다.
BETAFPV Nano receiver is based on the ExpressLRS project, an open-source RC link for RC applications.
ExpressLRS aims to achieve the best possible link performance in both speeds, latency, and range.
This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.
Specification Weight : 0.7g (receiver only) Size : 12mm*19mm Telemetry power : 20dbm (100mW, 2.4G Version) Frequency bands (Nano receiver 2.4G version) : 2.4GHz ISM Frequency bands (Nano receiver 915MHz/868MHz version) : 915MHz FCC/868MHz EU Input voltage : 5V Antenna connector : IPEX MHF
BETAFPV ExpressLRS Receivers Choosing a suitable receiver to fly quadcopter or other RC models is very important. BETAFPV ExpressLRS Receivers including ELRS Lite, Nano, Micro, and the newest SuperD, greatly fulfill pilots' requirements for FPV flying.
Diagram Nano receiver 2.4G version diagram as shown below. Nano receiver 868MHz/915MHz version diagram as shown below.Note : Now the firmware version of the Nano receiver and module manufactured by our company is ELRS 3.3.0.; ELRS Innovative team has officially released version 1.0.0, based on the version, we have some updates:
2.4G Nano TX Module supports 500Hz refresh rate；
Short press the button on the Nano module 3 times to get into the binding status.
We suggest our customers upgrade their modules and receivers' ELRS version to 3.3.0. Significantly, the module and receiver have to be in the same ELRS version, otherwise, the frequency cannot match successfully.
Know More About ExpressLRS ExpressLRS is an open-source RC link for RC applications. Everyone could find this project on Github or join the discussion in Facebook Group.
ExpressLRS is based on Semtech Lora SX127x or SX1280 hardware for RX and TX respectively. it aims to achieve the best possible link performance in both speeds, latency, and range. At 900 MHz a maximum of 200 Hz packet rate is supported. At 2.4 GHz a blistering 500Hz is currently supported with a custom OpenTX build. This makes ExpressLRS one of the fastest RC links available while still offering long-range performance.
More and more vendors start to support the ExpressLRS radio protocol in different parts, like radio transmitter with ELRS in stock, drone with built-in ELRS receiver, ELRS TX module for JR bay, or Nano bay. BETAFPV team take part in this project and provide a series of ExpressLRS components.
Configuration & Bind ExpressLRS uses the Crossfire serial protocol (AKA CRSF protocol) to communicate between the receiver and the flight controller board. So make sure your flight controller board supports the CRSF serial protocol. Next, we use the flight controller with Betaflight firmware to show how to set up the CRSF protocol.
The connection between the ELRS Nano receiver and the FC board is shown below. Enable the corresponding UART (e.g. UART3 below) as a Serial Rx on Betaflight Configurator "Ports" tab.
On the "Configuration" tab, select "Serial-based receiver" on the "Receiver" panel, and select "CRSF" as the protocol. Telemetry is optional here and will reduce your stick update rate due to those transmit slots being used for telemetry. Nano receiver could enter binding status by power on/off three times.
Plugin and unplug nano receiver three times;
Make sure the LED is doing a quick double blink, which indicates the receiver is in bind mode;
Make sure the RF TX module or radio transmitter enter binding status, which sends out a binding pulse;
If the receiver has a solid light, it's bound.
Note: Binding once and the receiver will store the binding information. Re-power and the connect successfully auto.
