[GT Drone] 35A BL BLHeli_S ESC (for K380)
![[팰콘샵] GTD-35A-K380 [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone](https://www.falconshop.co.kr/shop/data/editor/1790840279.jpg)
최신 EFM8BB21F16G 칩셋을 장착한 초소형 드론용 변속기로서 BLHeli_S 펌웨어가 기본 설치되어 있습니다.
6-레이어, 3온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.
입력전압은 최대 5S (18.5V)까지 가능합니다.
최신 BLHeli_S 펌웨어가 설치되어 있어 PWM, Oneshot, DShot 프로토콜을 모두 지원하며,
BLHeli Suite 프로그램을 이용하여 LED 제어, 모터 회전 방향 변경, 양방향 회전 기능, 비프음 강도 등 여러가지 설정을 변경할 수 있습니다.
(LED 설정의 기본값은 OFF 입니다)

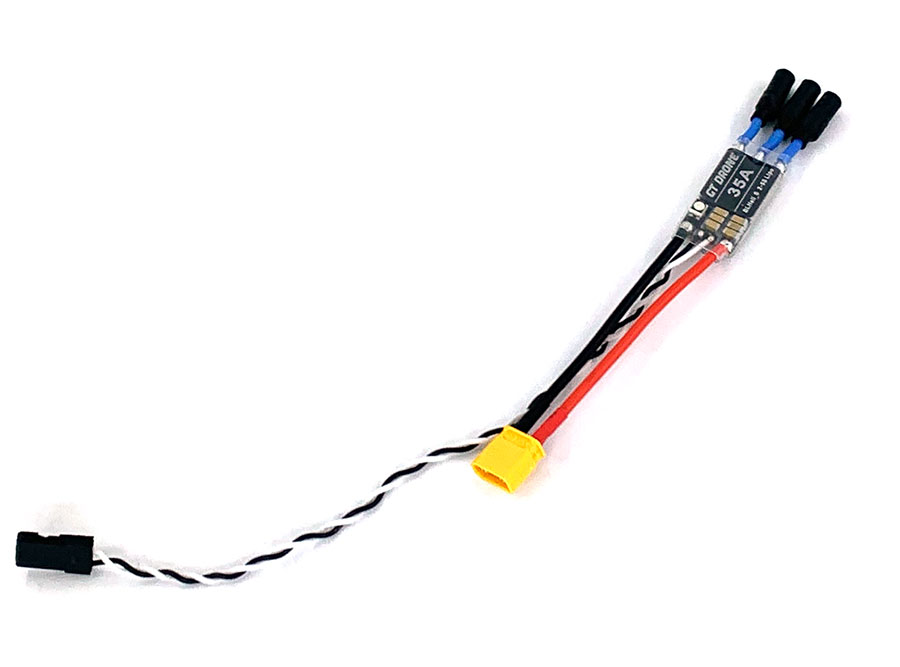

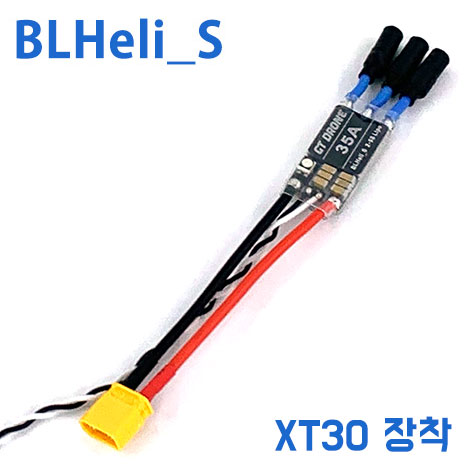

K380 드론에 쉽게 연결할 수 있게끔 3.5mm 골드잭이 미리 장착되어 있으며,
XT30 전원 입력단자가 장착되어 있어 납땜이 필요하지 않습니다.
![[팰콘샵] GTD-35A-K380 [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone](/shop/lib/meditor/../../data/editor/1769659734.jpg)
픽스호크(아두파일럿)에 사용시 SERVO_BLH_AUTO = 1 로 설정하여 ESC Path-through 기능을 활성화 할 수 있습니다.
그렇게 하고 나서 픽스호크에 USB 케이블을 연결하고 아래의 ESC 설정 프로그램 사이트에 접속해서,
픽스호크를 통해 ESC 설정에 접속할 수 있습니다.
자세한 방법은 아래의 상세 설명을 참고하시기 바랍니다.
ESC 설정 프로그램 : https://esc-configurator.com
< 상세 제원 >
- Utilizes high-performance EFM8BB2 50MHz MCU
- Capacity : 30A
- Input Voltage: 2S~5S(7.4V~18.5V)
- Continuous Current : 35A
- Burst Current(10s) : 45A
- BEC : NO(Opto)
- Programming : YES
- PCB+ power cord length: 12cm
- PCB+ signal line length: 16cm
- Dimension : 13x25x5.4mm
- Weight: 5.4g(incl' Wire and Harness)
The latest EFM8BB21F16G high speed control chip.
A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability.
The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.
Integrated RGB multi-color bright LED night light, night flight is even more dazzling.
![[팰콘샵] GTD-35A-K380 [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone](/shop/lib/meditor/../../data/editor/17024464800.jpg)
![[팰콘샵] GTD-35A-K380 [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone](/shop/lib/meditor/../../data/editor/17024464801.jpg)
< 픽스호크(아두파일럿)에 사용시 변속기 설정 방법 >
* 참고 : 이 설정 하지 않고 그냥 일반 변속기처럼 MAIN OUT 단자에 연결해서 쓰셔도 무방합니다.
이 설정을 하는 이유는 LED 를 켜거나, DSHOT 기능을 사용하기 위함입니다.
BRD_SAFETY_DEFLT = 0 (안전 스위치 기능 OFF)
MOT_PWM_TYPE = 6 (DSHOT 600)
SERVO_BLH_AUTO = 1 (BLHeli 패스쓰루 기능 활성화)
SERVO1_FUNCTION = 0 (MAIN OUT 단자의 출력을 끔)
SERVO2_FUNCTION = 0
SERVO3_FUNCTION = 0
SERVO4_FUNCTION = 0
SERVO9_FUNCTION = 33 (AUX OUT 단자의 출력을 켬)
SERVO10_FUNCTION = 34
SERVO11_FUNCTION = 35
SERVO12_FUNCTION = 36
위와 같이 설정하고, 변속기를 MAIN OUT 이 아닌 AUX OUT 에 연결한 후,
픽스호크 재부팅 후 아래의 ESC 설정 프로그램에 접속해서 변속기 설정이 가능합니다.
ESC 설정 프로그램 : https://esc-configurator.com
BLHeli_S 펌웨어 설정에 대한 자세한 내용은 아래 동영상을 참고하세요.
<제품 이미지>
![[팰콘샵] GTD-35A-K380 [GT-Drone] 35A BLHeli_S OPTO ESC (2S~5S) for Drone](/shop/lib/meditor/../../data/editor/17005588021.jpg)
