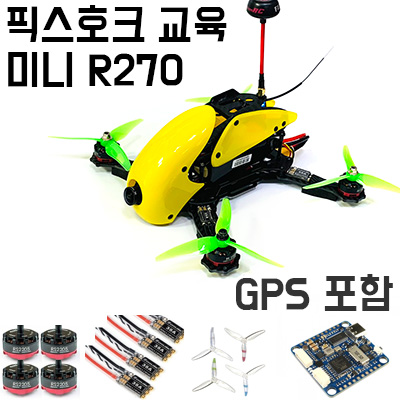

[팰콘샵] [교육/연구용 미니 드론] R270 픽스호크 GPS 교육/연구용 소형 드론 콤보 셋트

[교육/연구용 미니 드론] R270 픽스호크 GPS 교육/연구용 소형 드론 콤보 셋트

모터, 변속기, 프로펠라, Pixhawk, GPS 포함

00. 산업/연구/교육용 드론> R270 소형 픽스호크 교육/연구 드론

일반가격 : 369,000 (회원 가입시 추가 할인)
적립금 : 3,690원

물류창고 :

재고 :물류창고 재고 ∞개

상품번호 : QA71918 (※전화문의시 상품번호를 알려주세요)

품절

재입고 알림 신청하기

이미지	상품명	선택

기타 필요한 옵션상품 총합계: 0원

기타 필요한 옵션상품 총합계:
0원

옵션 상품을 포함하여 장바구니 담기 >

[교육/연구용 미니 드론] R270 픽스호크 GPS 교육/연구용 소형 드론 패키지

본 제품은 프레임 및 모터, 변속기, 프로펠러 및 조립에 필요한 배선 및

교육/연구용 비행 컨트롤러(FC)인 Matek H743-SLIM (픽스호크 아두파일럿 펌웨어) + GPS 가 포함된 패키지 구성입니다.

모터, 변속기, 프로펠라가 포함되어 있으며,

비행을 위해 조종기와 수신기, 배터리, 충전기가 별도로 필요합니다.

* 본 제품은 조립이 되어 있지 않습니다.

* 프레임이 270mm → 280mm 로 변경되었습니다.

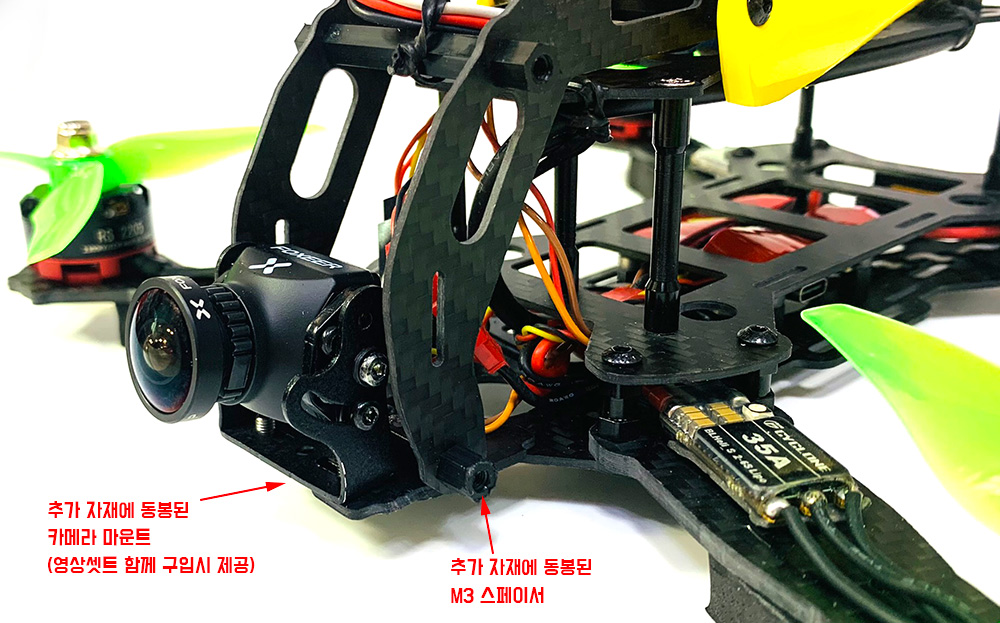

기본 구성에 카메라는 포함되어 있지 않습니다.

실시간 영상 전송을 위해서는 아래의 영상 패키지가 필요합니다.

[팰콘샵] [교육/연구용 미니 드론] R270 픽스호크 GPS 교육/연구용 소형 드론 콤보 셋트

교육/연구용 드론을 위한 실시간 영상 전송 패키지
카메라 + 영상송신기 + 안테나
89,000

교육/연구용 드론을 위한 실시간 영상 전송 패키지 (USB 로 PC 에 연결 - 인공지능/딥러닝 영상 분석용)
카메라, 영상 송수신 모듈, 배터리, USB 변환장치 포함
235,000

제품 구성 아래 이미지를 누르면 각 구성품의 상세 설명으로 이동합니다
[TR] Robocat 280 Quad Copter 레이싱 드론 키트 (픽스호크용)	[Matek] 마텍 H743-SLIM V3 플라이트 컨트롤러	[PX4] 픽스호크용 UBlox M8N GPS + 콤파스 모듈
[Nobrand] 2204 2300KV 브러쉬리스 모터 CW	[Nobrand] 2204 2300KV 브러쉬리스 모터 CCW	[CY] Cyclone-35A BLHeli_S ESC (2S~5S) for Racing Drone
[Azure Power] 4.8x3.8 프리스타일 프롭펠라 (1대분)	[Matek] 마텍 H743-SLIM V3 플라이트 컨트롤러	[PX4] 픽스호크용 UBlox M8N GPS + 콤파스 모듈
[RTS] RS2205-2300KV 레이싱드론용 정방향 모터	[RTS] RS2205-2300KV 레이싱드론용 역방향 모터	[CY] Cyclone-35A BLHeli_S ESC (2S~5S) for Racing Drone
[Azure Power] 4.8x3.8 프리스타일 프롭펠라 (1대분)

제품 구성품 1 : [TR] Robocat 280 Quad Copter 레이싱 드론 키트 (픽스호크용)

타로 Robocat 280 쿼드 콥터 - KIT

타로 사의 Robocat 280 QUAD 헬리콥터 키트

최근 FPV 레이서의 대세인 공기 역학적 한 캐노피가 탑재 된 모델로서 RoboCAT과 동일하게 캐노피 틸트 방식으로 개폐, 기자재 정비 및 수납이 원활하도록 설계, 아울러 넉넉한 수납 공간을 확보, 각종 기자재들을 여유있게 장착이 가능합니다.

본 기체는 휠베이스 280mm 사양으로서 12A 이상 변속기 및 타로 사의 MT2204 + 6 인치 프롭을 사용하시면됩니다.

전체 패브릭 능직 카본 (일본 도레이 카본) 사양입니다.

주의 : 캐노피 색상은 랜덤으로 출고 됩니다.

<사양>

- 프레임 직경 : 278mm
- 재질 : 탄소 Ffiber / 알루미늄
- 프레임 무게 : 190g
- 모터 마운트 볼트 구멍 간격 : 16, 19mm

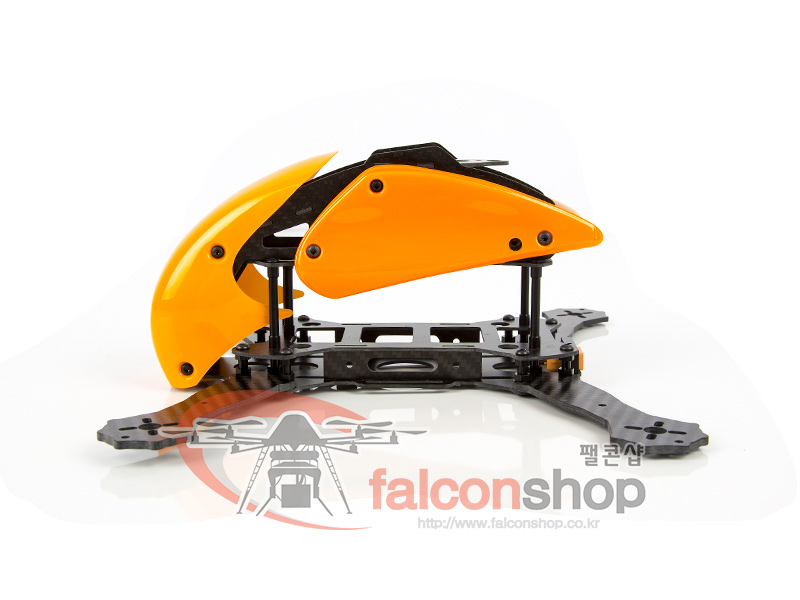

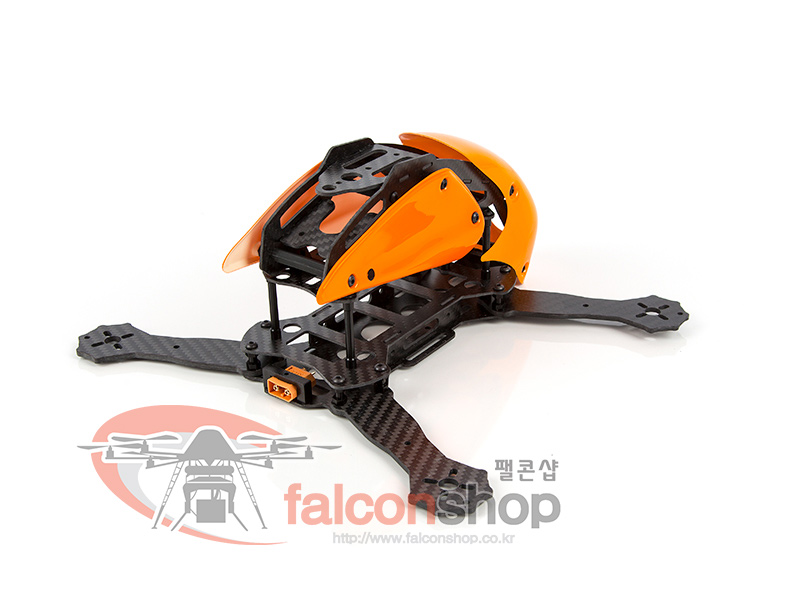

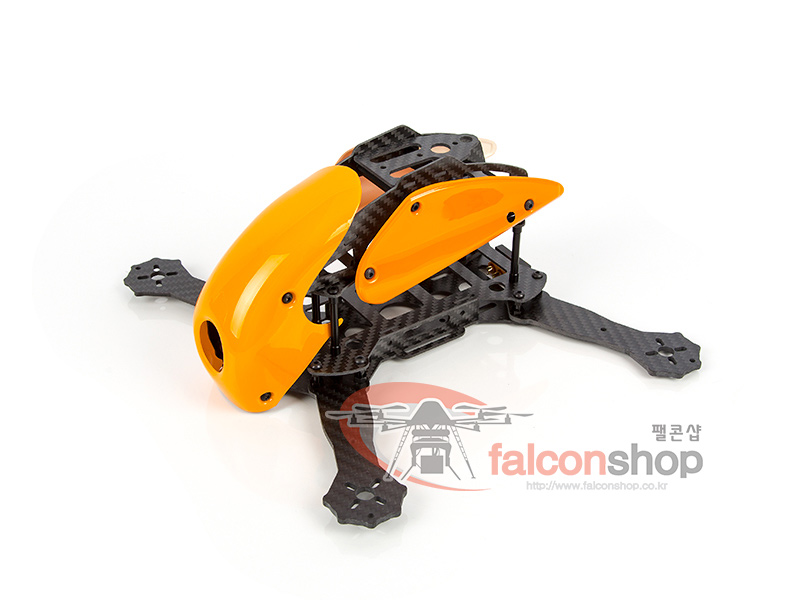

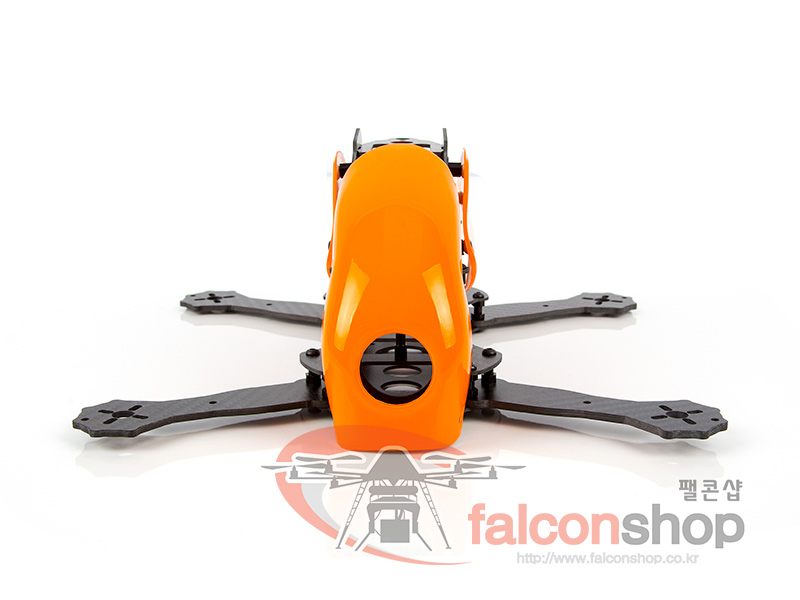

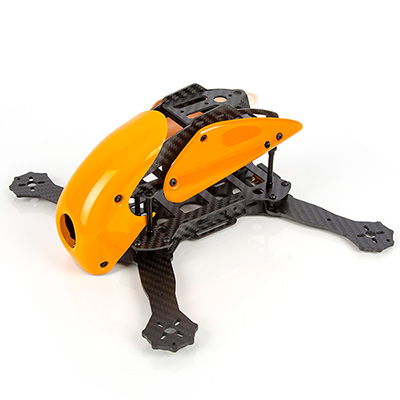

<제품 이미지>

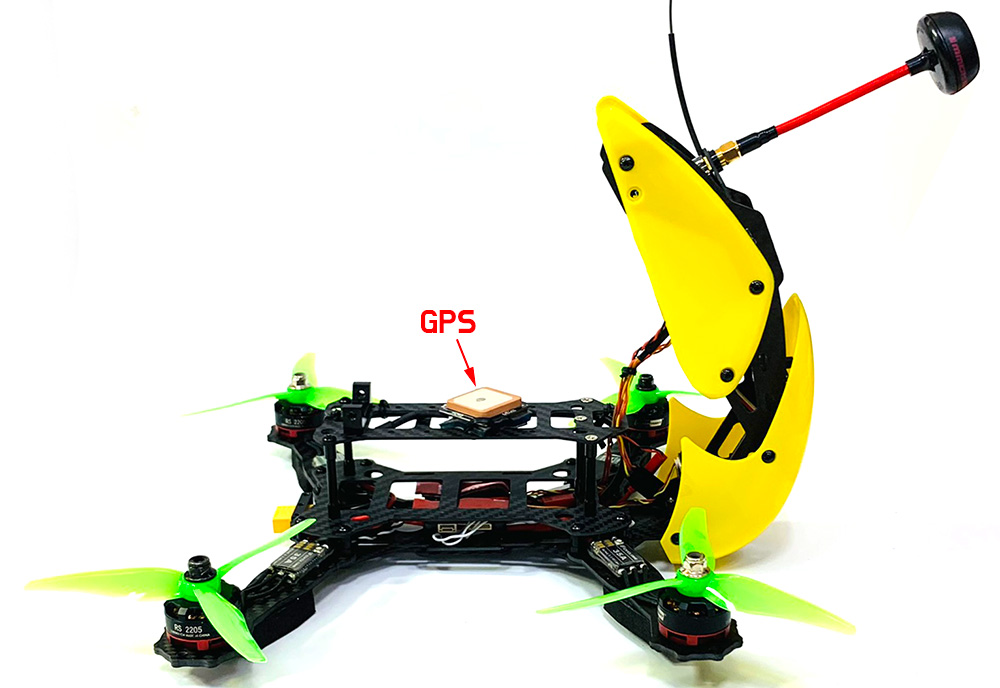

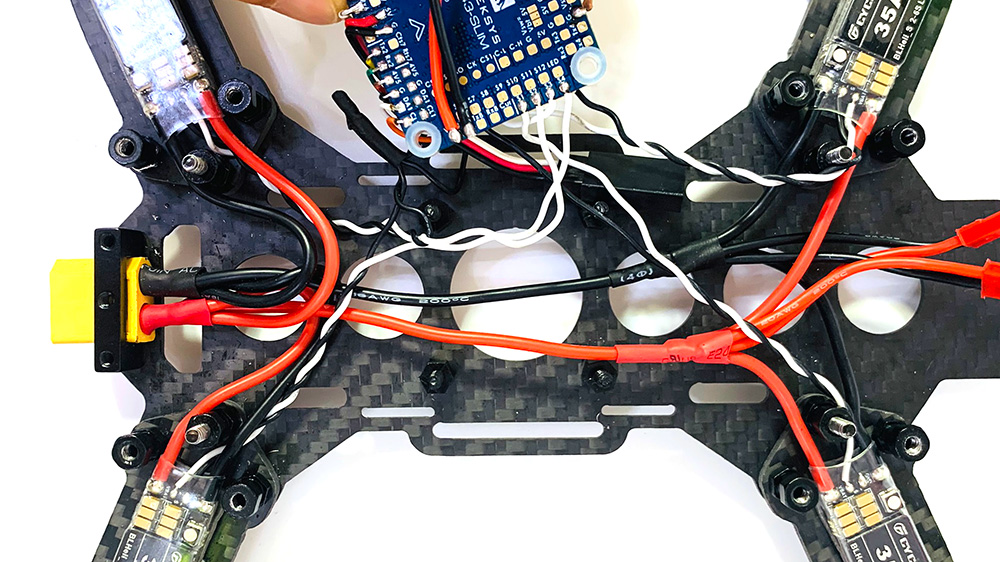

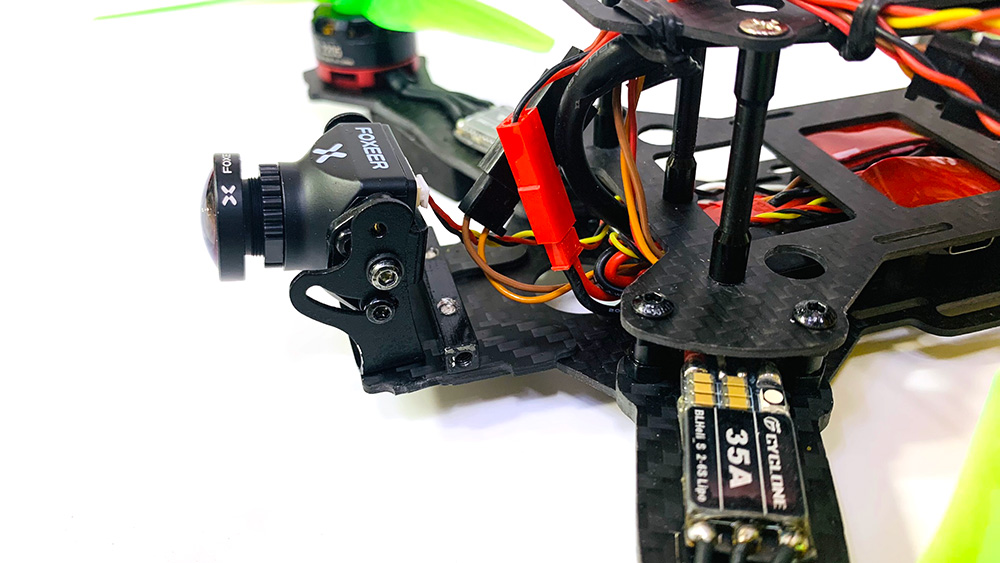

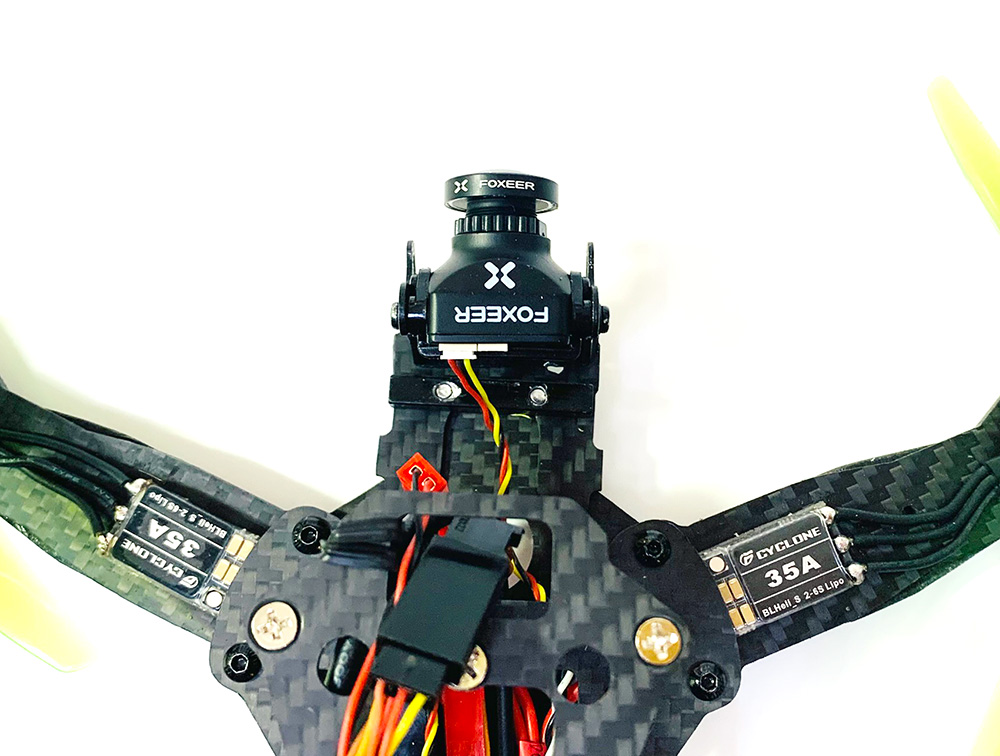

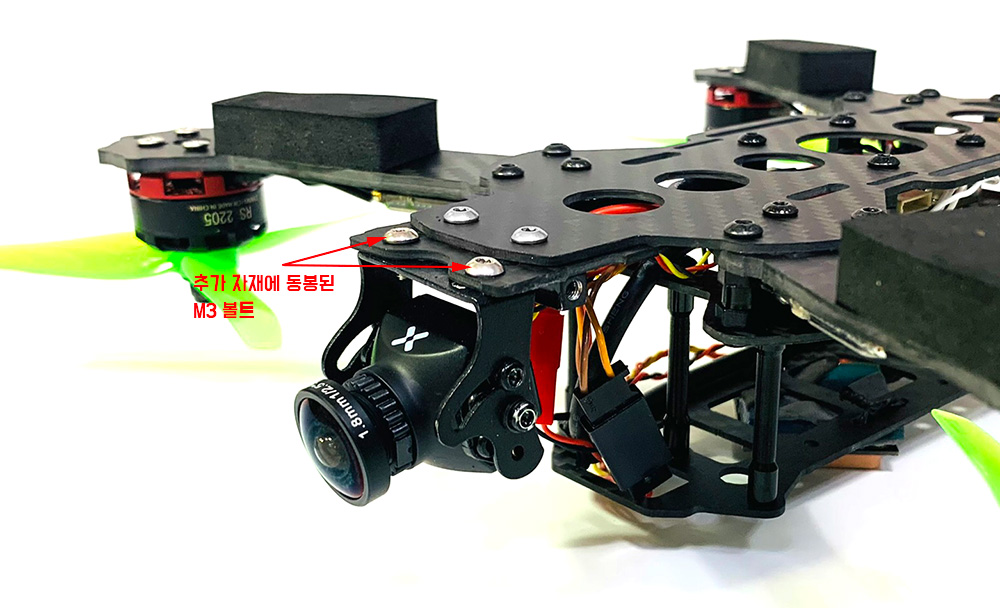

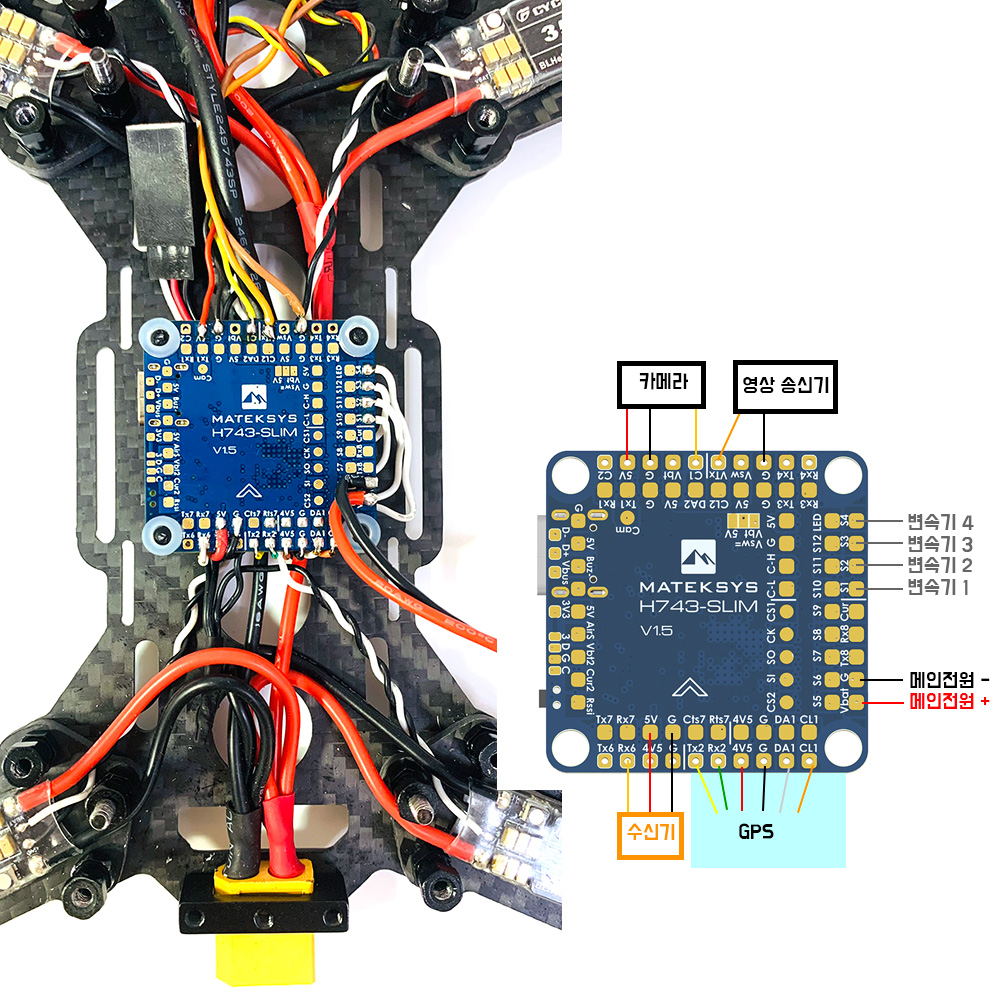

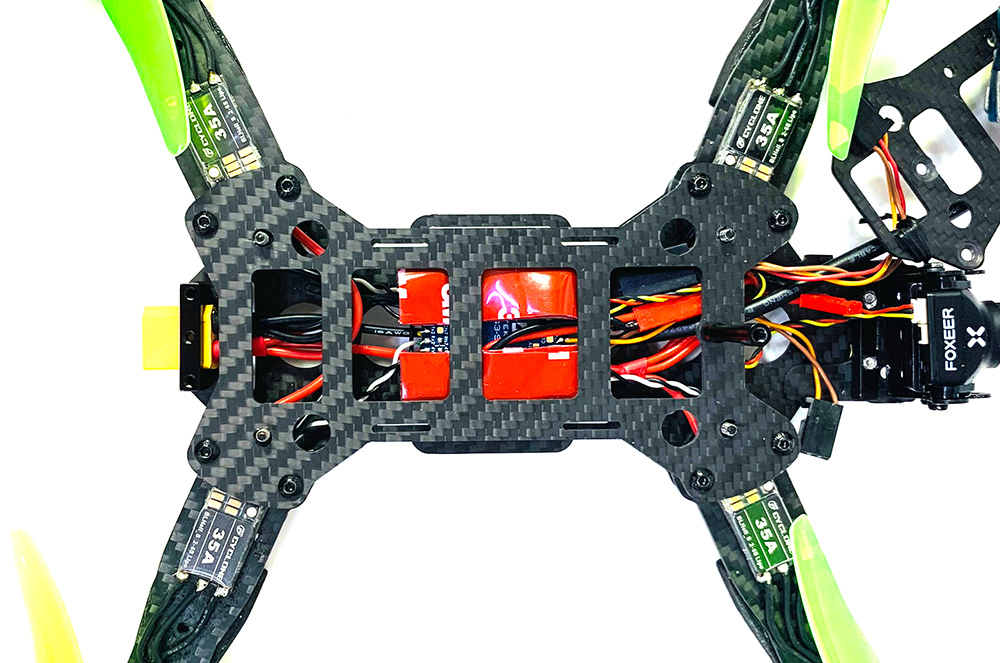

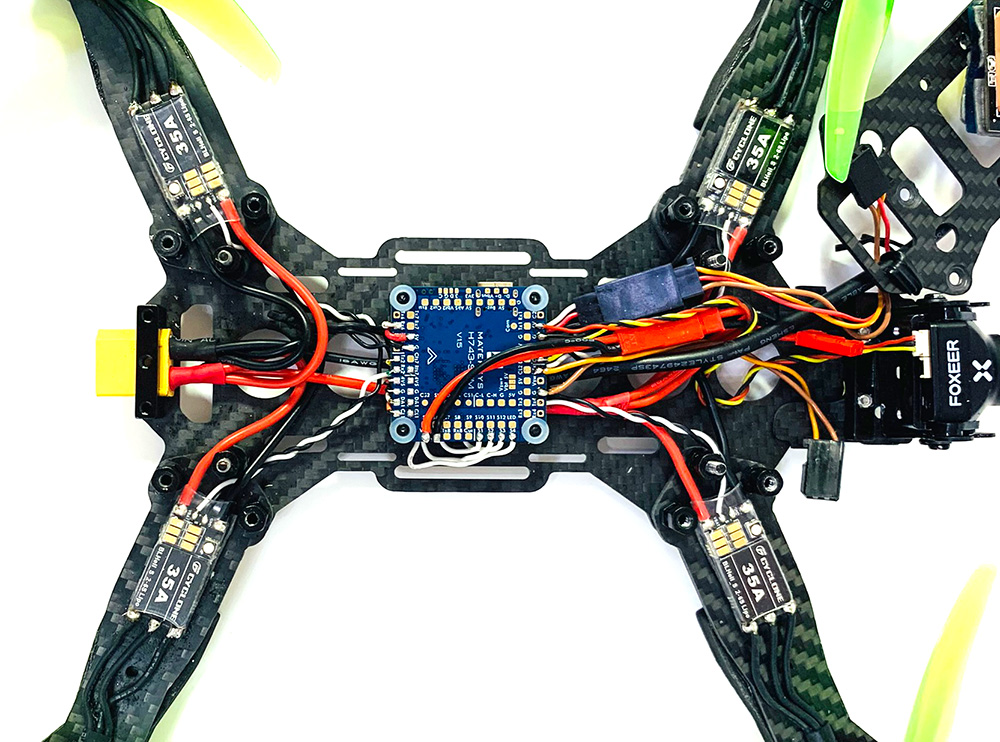

《 조립시 참고용 사진-조립완료후 기자재 장착도 》

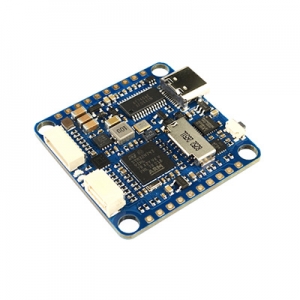

제품 구성품 2 : [Matek] 마텍 H743-SLIM V3 플라이트 컨트롤러

Matek Systems H743-SLIM V3 FLIGHT CONTROLLER

- 마텍사의 신형 항공용 플라이트 컨트롤러입니다.
- 보편적인 30x30mm홀간격을 갖고 있습니다.
- 자이로센서가 ICM42688P과 ICM42605 두 가지 모두 내장되어 있습니다.
- 정밀 고도계(DPS310)가 내장되어 있습니다.
- OSD가 내장되어 여러가지 정보를 화면으로 보실 수 있습니다.
- 8셀까지 직결이 가능하며, 5V 2A(피크3A) BEC가 내장되어 있습니다.
- 듀얼 카메라를 지원하며, 조종기 토글키로 간단하게 스위칭 할 수 있습니다.
- GPS를 완벽하게 지원합니다.
- 4in1 변속기를 커넥터로 간단하게 연결 할 수 있습니다.
- 롱레인지 레이싱드론에 강력 추천드립니다.

베타플라이트와 아두파일럿을 지원합니다. (INAV는 추후 지원)
아두파일럿 펌웨어를 올리시면 픽스호크와 동일하게 사용하실 수 있습니다.
동사의 GPS를 함께 쓰시길 추천드립니다.

구성
하단 사진 참조

FC Specifications
MCU: STM32H743VIH6, 480MHz , 1MB RAM, 2MB Flash
Board V1.0 IMU: MPU6000 (SPI1) & ICM20602 (SPI4)
Board V1.5 IMU: MPU6000 (SPI1) & ICM42605 (SPI4)
Board V3.0 IMU: ICM42688P (SPI1) & ICM42605 (SPI4)
Baro: Infineon DPS310 (I2C2)
OSD: AT7456E (SPI2)
Blackbox: MicroSD card socket (SDIO)
7x Uarts (1,2,3,4,6,7,8) with built-in inversion.
13x PWM outputs(including “LED” pad)
2x I2C
1x CAN
6x ADC (VBAT, Current, RSSI, Analog AirSpeed, Vbat2, Cur2)
3x LEDs for FC STATUS (Blue, Red) and 3.3V indicator(Red)
1x SPI3 breakout
USB Type-C(USB2.0)
1x JST-SH1.0_8pin connector (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
1x JST-GH1.25_4pin connector (5V/CAN-H/CAN-L/G)
Dual Camera Inputs switch
5V/Vbat filtered power ON/OFF switch
DJI FPV OSD is supported by any spare UART

Power
Vbat Input: 6~36V (2~8S LiPo)
BEC: 5V 2A cont. (Max.3A)
LDO 3.3V: Max.200mA
No Current Sensor built-in
ADC Vbat2 pad supports Max. 69V (voltage divider: 1K:20K)
Static power: 200mA@5V with Betaflight, 150mA@5V with ArduPilot

FC Firmware
ArduPilot(ChiBiOS): MATEKH743
BetaFlight: MATEKH743
INAV: MATEKH743 (To be supported soon)

Physical
Mounting: 30.5 x 30.5mm, Φ4mm with Grommets Φ3mm
Dimensions: 36 x 36 x 5 mm
Weight: 7g

Including
1x H743-SLIM
6x Silicon grommets M4 to M3
1x JST-SH1.0_8pin cable, 5cm
2x JST-SH1.0_8pin connectors
1x JST-GH-4P to JST-GH-4P cable for CAN port, 20cm

마텍 홈페이지에 가시면 세팅에 관한 많은 자료를 찾아보실 수 있습니다.
https://www.mateksys.com/

아두파일럿 설치시 참고 :
- 펌웨어 다운로드 : https://www.mateksys.com/?p=5159#tab-id-11
- 펌웨어 다운로드2 (아두파일럿 공식, 드론용) : https://firmware.ardupilot.org/Copter/stable/MatekH743/
- 설치방법 동영상 : https://www.youtube.com/watch?v=utdvxuuekSE
- 설치방법 공식 블로그 : https://www.mateksys.com/?p=6905
- 펌웨어 설치용 프로그램 (STM32CubeProgrammer) : https://www.st.com/en/development-tools/stm32cubeprog.html
※ 펌웨어 설치시 펌웨어 파일 경로에 한글이 있으면 오류가 발생합니다 (안되서 한참 씨름했네요 ^^;)

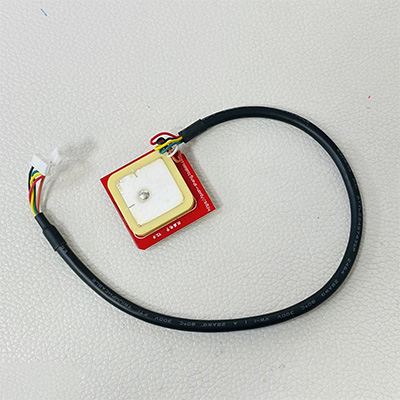

제품 구성품 3 : [PX4] 픽스호크용 UBlox M8N GPS + 콤파스 모듈

픽스호크 전용의 M8N GPS 콤파스 모듈입니다.

제품 구성품 4 : [Nobrand] 2204 2300KV 브러쉬리스 모터 CW

e-Turbine 에사용가능한데 모터사이즈는 순정하구 틀립니다.

2204 KV2300 Brushless Motor CW 1pcs

모터회전방향은 반시계 방향입니다

출고 시기에 따라 제품에 각인된 로고가 변경될 수 있습니다.

Description:
- KV: 2300
- Configuration: 12N14P
- Stator diameter: 22mm
- Stator length: 4mm
- Shaft diameter: 3mm
- Motor dimension: 27.5*28.2mm
- Weight: 27.4g
- Idle current: 0.35A
- No.of cells: 3-4S
- Max continuous power 180S: 270
- Internal resistance: 190m ohm
- Max current: 16A
- Max efficiency current: 3-6A>81%

Package includes:
- CW 2204 motor x 1

제품 구성품 5 : [Nobrand] 2204 2300KV 브러쉬리스 모터 CCW

e-Turbine 에 사용가능 단, 기본 모터와 사이즈는 다릅니다

2204 KV2300 Brushless Motor CCW 1pcs

모터회전방향은 시계방향입니다

출고 시기에 따라 제품에 각인된 로고가 변경될 수 있습니다.

제품 구성품 6 : [CY] Cyclone-35A BLHeli_S ESC (2S~5S) for Racing Drone

[Cyclone] Cyclone-35A BL Heli-S ESC (DShot150/300/600/One Shot)

초 소형! 초 경량!

최신 EFM8BB21F16G 칩셋을 장착한 소형 드론용 변속기로서 BL Heli-S 및 Shot 150/300/600 디지털 쓰로틀 방식을 지원합니다.

6-레이어, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 30A

- Burst Current(10s) : 40A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

The latest EFM8BB21F16G high speed control chip.
A 6-layer, 3-ounce copper-thick and high-quality PCB is adopted, and the layered layout of large current and small control signal is adopted to enhance the anti-jamming ability. The gold plating process on PCB surface can effectively improve the current resistance and heat dissipation ability of electric regulation.
Integrated RGB multi-color bright LED night light, night flight is even more dazzling.
It supports BLHeli-S and DShot 150/300/600 digital throttle. It has strong anti-jamming ability and quick response.
By default, the hardware PWM is turned on and the Damped Light hardware PWM drives the motor. The noise is low and the throttle response is smoother.
Damped Light mode, regenerative braking function, make motor deceleration more sensitive and effective, control more precise; Active continuous current technology, so that the battery recovery power, prolong the duration.

- Voltage: Support 2-5S power supply
- Working current: 35A / Continuous current 35A, peak 45A/10s
- Support protocols: dshot 125/300/600, oneshot 125
- Weight: 6g
- Size: 13*28.5
- Power cord length: 18AWG 90mm
- Signal line length: 150 mm

<제품 이미지>

제품 구성품 7 : [Azure Power] 4.8x3.8 프리스타일 프롭펠라 (1대분)

1대분 (4개입) 입니다.

색상은 그레이, 오렌지, Teal 3종류이며, 임의로 발송됩니다.

원하시는 색상이 있으시면 주문시 메모 남겨주시면 재고에 맞춰서 최대한 맞춰드립니다.

Azure Power 3 Blades Johnny Freestyle, POPO Compatible

Re-designed the airfoil of the blades to have the smoothest possible lift curve to ensure the Johnny freestyle prop have the best freestyle performance.

With balance control in the highest standard in the industry, to ensure the drone images are as crisp and jitter free as can possibly be. Making your video juicier!

Amazing durability
POPO Compatible

Available Color: Orange/Bright Green/Teal/Iron Grey

With this brand new design, the JohnnyFPV Freestyle props will give you the best in smoothness, acceleration, and like all Azure Power props, amazing durability

Material & Style

PC HG.(High-grade) Polycarbonate 3.9g

What's in the package?

1 Set
2x CCW Propellers, 2x CW Propellers

제품 구성품 8 : [Matek] 마텍 H743-SLIM V3 플라이트 컨트롤러

Matek Systems H743-SLIM V3 FLIGHT CONTROLLER

- 마텍사의 신형 항공용 플라이트 컨트롤러입니다.
- 보편적인 30x30mm홀간격을 갖고 있습니다.
- 자이로센서가 ICM42688P과 ICM42605 두 가지 모두 내장되어 있습니다.
- 정밀 고도계(DPS310)가 내장되어 있습니다.
- OSD가 내장되어 여러가지 정보를 화면으로 보실 수 있습니다.
- 8셀까지 직결이 가능하며, 5V 2A(피크3A) BEC가 내장되어 있습니다.
- 듀얼 카메라를 지원하며, 조종기 토글키로 간단하게 스위칭 할 수 있습니다.
- GPS를 완벽하게 지원합니다.
- 4in1 변속기를 커넥터로 간단하게 연결 할 수 있습니다.
- 롱레인지 레이싱드론에 강력 추천드립니다.

베타플라이트와 아두파일럿을 지원합니다. (INAV는 추후 지원)
아두파일럿 펌웨어를 올리시면 픽스호크와 동일하게 사용하실 수 있습니다.
동사의 GPS를 함께 쓰시길 추천드립니다.

구성
하단 사진 참조

FC Specifications
MCU: STM32H743VIH6, 480MHz , 1MB RAM, 2MB Flash
Board V1.0 IMU: MPU6000 (SPI1) & ICM20602 (SPI4)
Board V1.5 IMU: MPU6000 (SPI1) & ICM42605 (SPI4)
Board V3.0 IMU: ICM42688P (SPI1) & ICM42605 (SPI4)
Baro: Infineon DPS310 (I2C2)
OSD: AT7456E (SPI2)
Blackbox: MicroSD card socket (SDIO)
7x Uarts (1,2,3,4,6,7,8) with built-in inversion.
13x PWM outputs(including “LED” pad)
2x I2C
1x CAN
6x ADC (VBAT, Current, RSSI, Analog AirSpeed, Vbat2, Cur2)
3x LEDs for FC STATUS (Blue, Red) and 3.3V indicator(Red)
1x SPI3 breakout
USB Type-C(USB2.0)
1x JST-SH1.0_8pin connector (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
1x JST-GH1.25_4pin connector (5V/CAN-H/CAN-L/G)
Dual Camera Inputs switch
5V/Vbat filtered power ON/OFF switch
DJI FPV OSD is supported by any spare UART

Power
Vbat Input: 6~36V (2~8S LiPo)
BEC: 5V 2A cont. (Max.3A)
LDO 3.3V: Max.200mA
No Current Sensor built-in
ADC Vbat2 pad supports Max. 69V (voltage divider: 1K:20K)
Static power: 200mA@5V with Betaflight, 150mA@5V with ArduPilot

FC Firmware
ArduPilot(ChiBiOS): MATEKH743
BetaFlight: MATEKH743
INAV: MATEKH743 (To be supported soon)

Physical
Mounting: 30.5 x 30.5mm, Φ4mm with Grommets Φ3mm
Dimensions: 36 x 36 x 5 mm
Weight: 7g

Including
1x H743-SLIM
6x Silicon grommets M4 to M3
1x JST-SH1.0_8pin cable, 5cm
2x JST-SH1.0_8pin connectors
1x JST-GH-4P to JST-GH-4P cable for CAN port, 20cm

마텍 홈페이지에 가시면 세팅에 관한 많은 자료를 찾아보실 수 있습니다.
https://www.mateksys.com/

아두파일럿 설치시 참고 :
- 펌웨어 다운로드 : https://www.mateksys.com/?p=5159#tab-id-11
- 펌웨어 다운로드2 (아두파일럿 공식, 드론용) : https://firmware.ardupilot.org/Copter/stable/MatekH743/
- 설치방법 동영상 : https://www.youtube.com/watch?v=utdvxuuekSE
- 설치방법 공식 블로그 : https://www.mateksys.com/?p=6905
- 펌웨어 설치용 프로그램 (STM32CubeProgrammer) : https://www.st.com/en/development-tools/stm32cubeprog.html
※ 펌웨어 설치시 펌웨어 파일 경로에 한글이 있으면 오류가 발생합니다 (안되서 한참 씨름했네요 ^^;)

제품 구성품 9 : [PX4] 픽스호크용 UBlox M8N GPS + 콤파스 모듈

픽스호크 전용의 M8N GPS 콤파스 모듈입니다.

제품 구성품 10 : [RTS] RS2205-2300KV 레이싱드론용 정방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

일반적인 저가형 P-Type 네오디움이 아닌 N-Type(N52) 네오디움 자석을 채용, 아울러 일본산 MineBee(NMB) 베어링이 기본사양으로 탑재, 또한 하드한 추락에도 휘지 않고 버틸 수 있도록 고주파 열처리된 Hollow(중공) 방식의 탄소강 샤프트를 채용!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

정피치 모터(CW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CCW 로 표기되어 있으나, 실제로 프롭 어댑터가 은색인 정방향(CW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 정방향(CW)으로 표기하고 있습니다.

RTS RS2205 Race Spec Motors ;

Introducing the Emax Race Spec family of high performance brushless motors for multirotor FPV racing. Redesigned and engineered to perform better than most in it’s class, every motor is precision crafted within tight tolerances. Paired with performance driven props from any leading manufacturer will result in unreal thrust.

Cooling:
The unique fins machined into the bell draw up cool air from the motor base and through the coils as the motor spools up. The faster it spins, the more air it ventilates. Cooling fins significantly reduce heat soak by at least 30%. This “cool” feature allows the RS2205 to not only have a longer lasting motor, but also harness the power of N52 magnets.

N52 Magnets:
Uses the highest grade magnets. Better acceleration, stopping power, and sustained RPMs during high kv.

Bearings:
Genuine Japanese NMB Bearings provide long lasting, smooth performance.

Thrust:
Produces over +1,000g of thrust using 4S and GF5045BN.

Key Features:
- 1K+ Thrust with 4s battery and recommend propeller combo
- Cooling Series Bell Design reduces motor temperature by at least 30%
- Highest Grade N52 Neodymium magnets
- Genuine Japanese NMB Bearings
- Each Motor is Dynamically Balanced in the factory.
- 15mm Extended Prop Shaft allows virtually any prop with 5mm hole.

Windings made from copper of high purity

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 11 : [RTS] RS2205-2300KV 레이싱드론용 역방향 모터

[RTS] RS2205-2300 Race Spec' Motor(2300KV/CCW)

현존 최고의 출력 특성을 자랑하는 RTS사의 레이싱 드론용 RS2205 컴피티션 파워 시스템!

BM5045 프롭과 조합시 최대 모터당 1.1Kg이라는 극악 파워(?)를 뿜어내는 괴물 모터입니다.

역피치 모터(CCW) 모터 1개 구성입니다.

※ 주의 : 모터에는 CW 로 표기되어 있으나, 실제로 프롭 어댑터가 검정색인 역방향(CCW) 제품입니다.

혼동을 방지하기 위해 팰콘샵에서는 역방향(CCW)으로 표기하고 있습니다.

- Model: RS2205

- KV: 2300kv

- Weight: Approx. 30g with wires

- Wire AWG: 20AWG

- Stator Diameter: 22mm

- Stator Height: 5mm

- Shaft Diameter: 3mm

- Configuration: 12N14P

- Motor Diameter: 27.9mm

- Motor Height: 31.7mm

- Prop Adapter Shaft Thread: M5

- Input voltage: 3S-4S (12.6 - 16.8v)

- KV2300 With HQ5045 BN Max.thrust:1024g

제품 구성품 12 : [CY] Cyclone-35A BLHeli_S ESC (2S~5S) for Racing Drone

[Cyclone] Cyclone-35A BL Heli-S ESC (DShot150/300/600/One Shot)

초 소형! 초 경량!

최신 EFM8BB21F16G 칩셋을 장착한 소형 드론용 변속기로서 BL Heli-S 및 Shot 150/300/600 디지털 쓰로틀 방식을 지원합니다.

6-레이어, 6온스 도핑된 PCB를 사용, 대전류에도 충분히 버틸 수 있도록 설계, 아울러 RGB 컬러 LED 칩이 장착되어 있습니다.

입력전압은 최대 5S (18.5V)까지 가능합니다.

- Utilizes high-performance EFM8BB2 50MHz MCU

- Capacity : 30A

- Input Voltage: 2S~5S(7.4V~18.5V)

- Continuous Current : 30A

- Burst Current(10s) : 40A

- BEC : NO(Opto)

- Programming : YES

- PCB+ power cord length: 12cm

- PCB+ signal line length: 16cm

- Dimension : 13x25x5.4mm

- Weight: 5.4g(incl' Wire and Harness)

<제품 이미지>

제품 구성품 13 : [Azure Power] 4.8x3.8 프리스타일 프롭펠라 (1대분)

1대분 (4개입) 입니다.

색상은 그레이, 오렌지, Teal 3종류이며, 임의로 발송됩니다.

원하시는 색상이 있으시면 주문시 메모 남겨주시면 재고에 맞춰서 최대한 맞춰드립니다.

Azure Power 3 Blades Johnny Freestyle, POPO Compatible

Re-designed the airfoil of the blades to have the smoothest possible lift curve to ensure the Johnny freestyle prop have the best freestyle performance.

With balance control in the highest standard in the industry, to ensure the drone images are as crisp and jitter free as can possibly be. Making your video juicier!

Amazing durability
POPO Compatible

Available Color: Orange/Bright Green/Teal/Iron Grey

With this brand new design, the JohnnyFPV Freestyle props will give you the best in smoothness, acceleration, and like all Azure Power props, amazing durability
