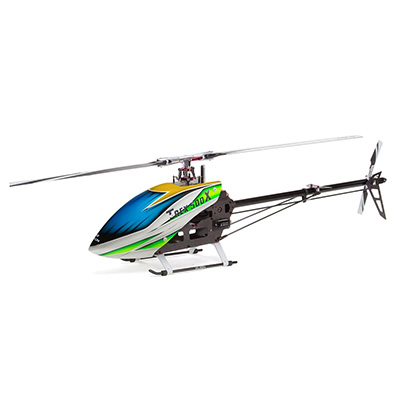

제품 구성품 1 : [ALIGN] T-Rex500X Kit

수많은 혁신을 경험한 T-REX 500X는 이제 새로운 준비를 끝마쳤습니다. 더 매력적이고 창의적인 디자인과 아이디어가 모두 여기에 집약되어 있습니다.

새로운 탄생, T-REX 500X는 새로워진 FL 로터 헤드 시스템을 사용하여 매우 낮은 CG 디자인으로 설계되어 있으며, 3D 조종시 저항을 줄이고 비행 대응력과 정밀성을 높입니다. 프로그레시브 디자인은 700 클래스 헬리콥터를 기반으로 Align社의 품질 개발을 계속하는 광택 실버 및 레드 아노다이징 외관을 추가합니다. T-REX 500X 메인 프레임은 배터리 장착을 위한 사이드 레일 추가 및 상단 모터 마운트 디자인을 포함하여 탄소 사이드 프레임 플레이트에 복합 재료 통합 기술을 사용합니다. 혁신적인 조정 가능한 벨트 가이드 풀리를 사용하면 나사를 풀거나 조여 벨트 장력을 편리하게 조절할 수 있습니다. 나사는 시간이 지남에 따라 최적의 벨트 장력을 유지하는 데 사용됩니다. 또한 T-REX 500X 랜딩 스키드는 충격을 완화하기 위해 앞으로 5도 기울어졌습니다.

T-REX 500X는 470mm 메인 블레이드와 520MX (1600KV / 3527) 모터를 사용하여 기존의 1600KV / 3225 모터보다 20 % 향상된 파워 업을 제공합니다. 최신 RCE-BL80X Brushless ESC는 6V~8.4V의 듀얼 BEC 출력을 지원하여 효율적이고 우수한 출력을 제공합니다. 새로운 DS530M / DS535M 디지털 서보는 극도의 토크 및 속도 응답을 통해 더 빠르고 정확하며 정확한 비행 성능을 지원합니다.

모든 최상위 전자 장치를 갖춘 T-REX 500X는 대형 헬리콥터처럼 안정적이며 강력합니다.

※ 사진의 메탈 서보암은 옵션 사양입니다 (D6FF)

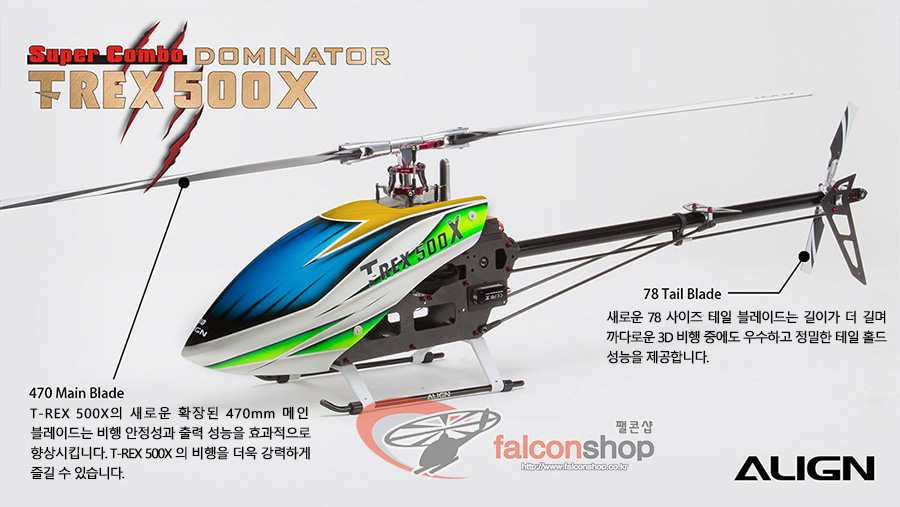

T-REX 500X의 새로운 확장된 470mm 메인 블레이드는 비행 안정성과 출력 성능을 효과적으로 향상시킵니다. T-REX 500X 의 비행을 더욱 강력하게 즐길 수 있습니다.

새로운 78 사이즈 테일 블레이드는 길이가 더 길며 까다로운 3D 비행 중에도 우수하고 정밀한 테일 홀드 성능을 제공합니다.

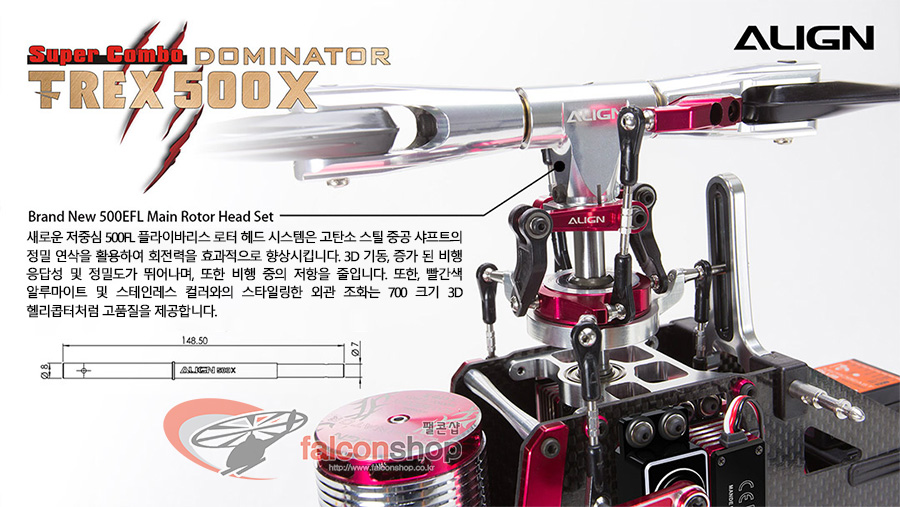

새로운 저중심 500FL 플라이바리스 로터 헤드 시스템은 고탄소 스틸 중공 샤프트의 정밀 연삭을 활용하여 회전력을 효과적으로 향상시킵니다. 3D 기동, 증가 된 비행 응답성 및 정밀도가 뛰어나며, 또한 비행 중의 저항을 줄입니다. 또한, 빨간색 알루마이트 및 스테인레스 컬러와의 스타일링한 외관 조화는 700 크기 3D 헬리콥터처럼 고품질을 제공합니다.

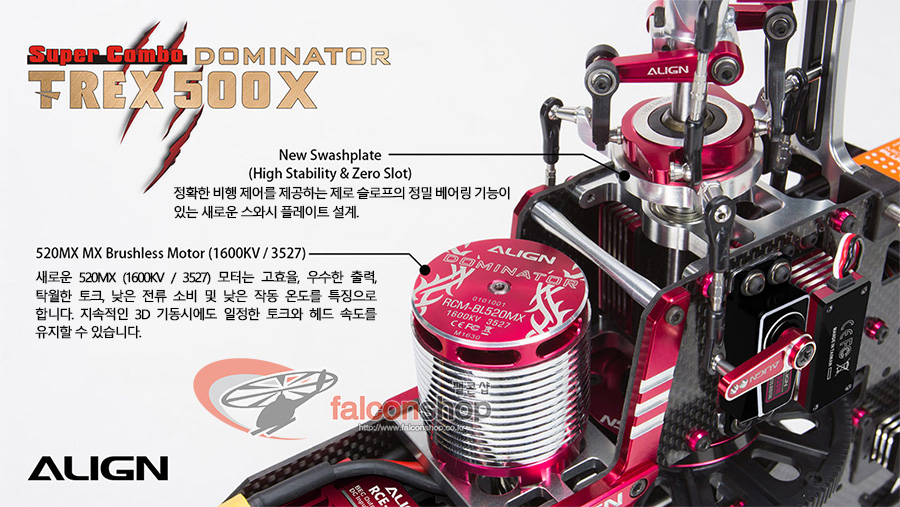

정확한 비행 제어를 제공하는 제로 슬로프의 정밀 베어링 기능이 있는 새로운 스와시 플레이트 설계.

새로운 520MX (1600KV / 3527) 모터는 고효율, 우수한 출력, 탁월한 토크, 낮은 전류 소비 및 낮은 작동 온도를 특징으로 합니다. 지속적인 3D 기동시에도 일정한 토크와 헤드 속도를 유지할 수 있습니다.

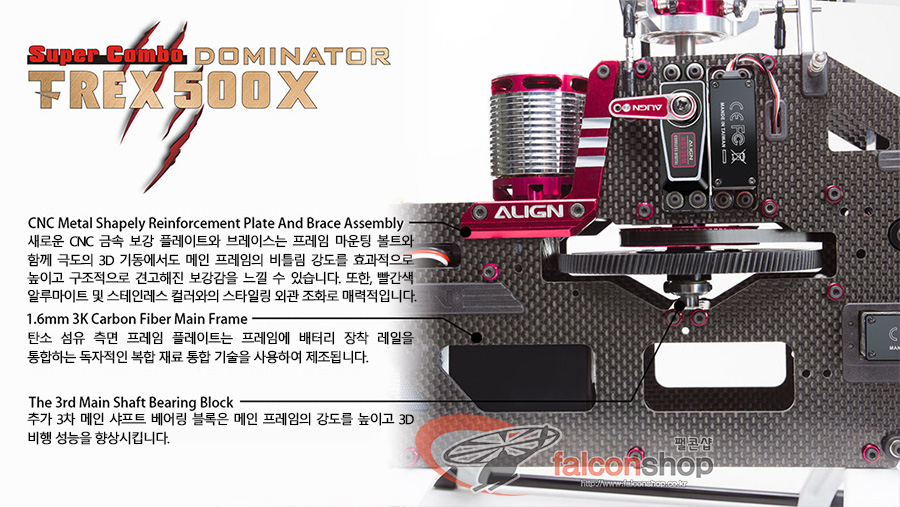

새로운 CNC 금속 보강 플레이트와 브레이스는 프레임 마운팅 볼트와 함께 극도의 3D 기동에서도 메인 프레임의 비틀림 강도를 효과적으로 높이고 구조적으로 견고해진 보강감을 느낄 수 있습니다. 또한, 빨간색 알루마이트 및 스테인레스 컬러와의 스타일링 외관 조화로 매력적입니다.

탄소 섬유 측면 프레임 플레이트는 프레임에 배터리 장착 레일을 통합하는 독자적인 복합 재료 통합 기술을 사용하여 제조됩니다.

※ 사진의 메탈 서보암은 옵션 사양입니다 (D6FF)

추가 3차 메인 샤프트 베어링 블록은 메인 프레임의 강도를 높이고 3D 비행 성능을 향상시킵니다.

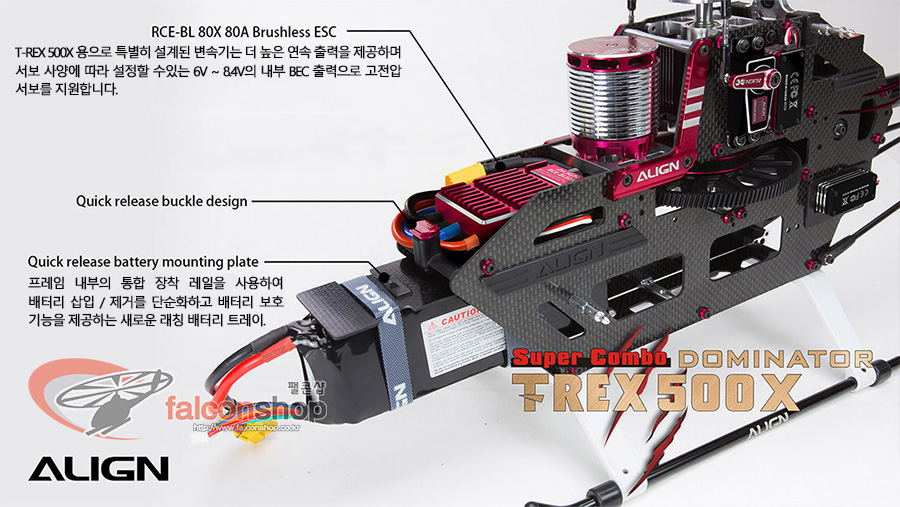

T-REX 500X 용으로 특별히 설계된 변속기는 더 높은 연속 출력을 제공하며 서보 사양에 따라 설정할 수있는 6V ~ 8.4V의 내부 BEC 출력으로 고전압 서보를 지원합니다.

프레임 내부의 통합 장착 레일을 사용하여 배터리 삽입 / 제거를 단순화하고 배터리 보호 기능을 제공하는 새로운 래칭 배터리 트레이.

DS530M HV 스와시 및 DS535M HV 러더 서보는 최고 8.4V의 전압을 지원하여 뛰어난 응답성, 뛰어난 토크 및 향상된 성능을 제공합니다.
※ 사진의 메탈 서보암은 옵션 사양입니다 (D6FF)

혁신적인 조정 가능한 벨트 가이드 풀리를 사용하면 나사를 풀거나 조여 벨트 장력을 편리하게 조절할 수 있습니다. 나사는 시간이 지남에 따라 최적의 벨트 장력을 유지하는 데 사용됩니다.

새로운 벨트 드라이브 어셈블리 디자인은 저소음 작동 및 보수의 용이성을 보장합니다.

더 큰 베어링을 사용할 때 주요 기어 케이스 피쳐의 강화는 보다 높은 하중 전달력을 가지므로 운동량 손실을 줄이고 메인 로터의 효율, 속도 및 평활성을 향상시킵니다. 새로운 메인 기어 케이스와 올 메탈 (all-metal) 중앙 풀리 트랜스미션 시스템은 최고의 성능을 제공하는 효율적인 디자인입니다.

랜딩 스키드는 충돌을 개선하기 위해 앞으로 5도 기울어 졌습니다.

비틀림 강도를 향상시키는 19mm 와이드 테일 붐.

카본 파이버 테일 컨트롤 로드는 실용적이며 헬리콥터 테일 컨트롤을 향상시킵니다.

새롭게 디자인 된 듀얼 포인트 테일 컨트롤 어셈블리는 러퍼 분해능과 정밀도를 높이면서 미끌림 없는 성능을 제공합니다.

새로운 테일 로터 홀더 설계에는 내구성을 높이는 스러스트 베어링이 포함되어 있으며 전용 78mm 테일 블레이드를 사용할 때 테일 성능의 정확성과 효율성을 크게 향상시킵니다.

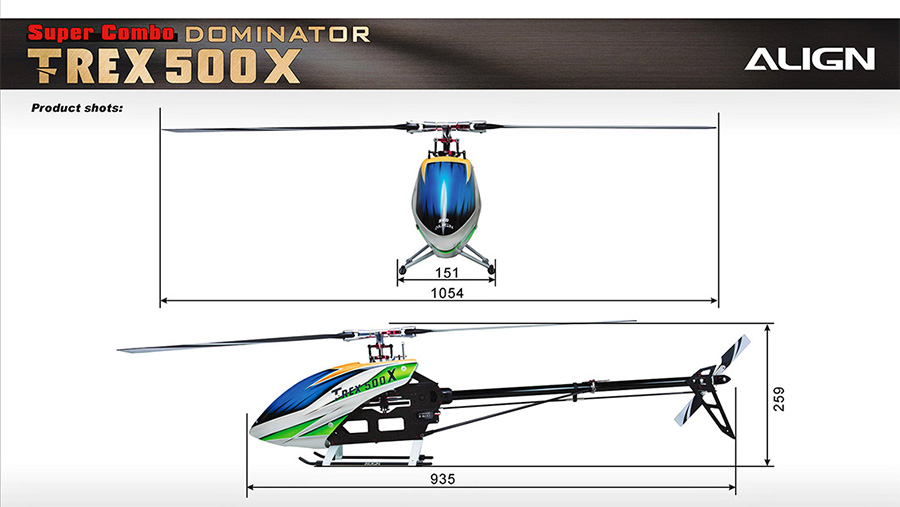

사양

● 길이 : 935mm

● 높이 : 259mm

● 폭 : 151mm

● 메인 블레이드 길이 : 470mm

● 메인 로터 지름 : 1054mm

● 테일 로터 지름 : 219mm

● 모터 피니언 기어 : 12T

● 메인 드라이브 기어 : 134T

● 메인 드라이브 풀리 : 80T

● 테일 드라이브 기어 : 21T

● 드라이브 기어비 : 11.17:1:3.81

● 무게 (배터리 제외) : 약 1450g

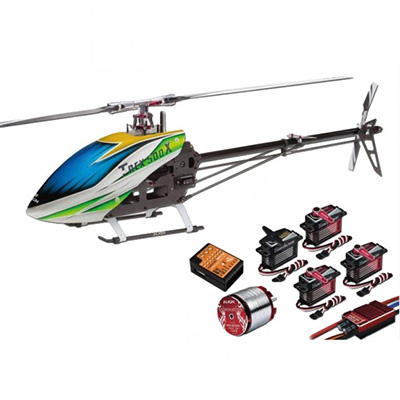

제품 구성

● T-REX 500X KIT Set x 1

● 마이크로비스트 플러스 플라이바리스 시스템

● 470 카본 화이버 블레이드 x 1

● 78 테일 로터 블레이드 x 1

● 520MX 브러쉬리스 모터 (1600KV/3527) x 1

● DS530M 디지털 스와시 서보 x 3

● DS535M 디지털 러더 서보 x 1

● RCE-BL80X 브러쉬리스 ESC x 1

추천 배터리

● 6S Li-Po 3300mAh 리튬폴리머 배터리

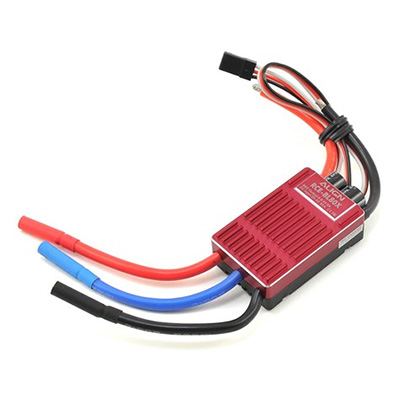

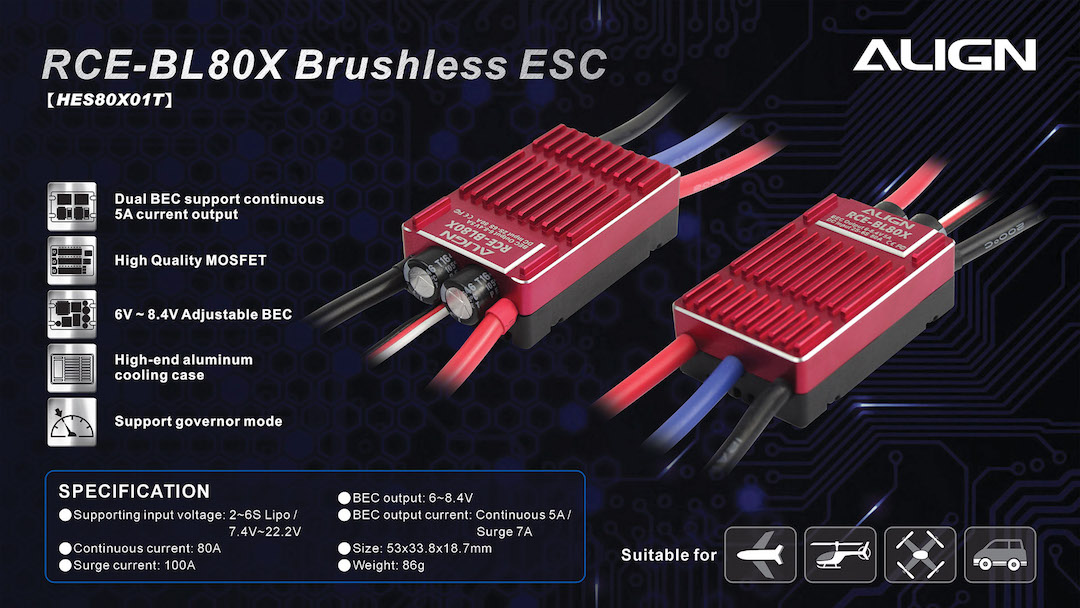

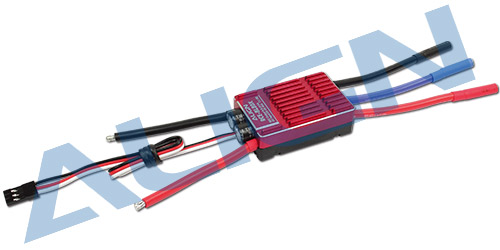

제품 구성품 2 : [Align] RCE-BL80X 브러쉬리스 변속기

Align RC Brushless ESC RCE-BL80X

Align사의 T-Rex500용 80A 브러시리스 변속기 입니다.(헬기용 거버너 지원)

제품 특징:

이 새로운 ESC 컨트롤러는 BEC 전압 설정 기능이 내장되어 있으며 10A 이상의 연속 전류를 허용하고 최대 25A의 서지 전류 지원을 강력하고 정밀하게 지원합니다.

또한, 고품질 32 비트 M4 ARM 프로세서와 우수한 거버너 성능을 활용하여 모든 난이도의 모든 조종사에게 최고의 비행 성능을 지원합니다.

1. 고품질 MOSFET

2. 6V-8.4V 가변 전압 및 5A BEC (최대 7A)

3. 우수한 거버너 기능

4. ESC 온도가 높지 않게 유지되어 신뢰성이 높음

5. ASBOX 다기능 프로그래머 설정 지원

6. T-REX 500X / 500L / 500PRO DFC에 적합


<제품 사양>

● 연속 전류 : 80A

● 최대 전류 : 100A

● 입력 전압 지원 : 3S ~ 6S LiPo / 11.1V ~ 22.2V

● 지원 배터리 유형 : Li-Poly 3 ~ 6 셀

● BEC 출력 : 6-8.4V, 연속 5A / 순간 7A

● 사이즈 : 53x33.8x18.7mm

● 무게 : 약. 86g

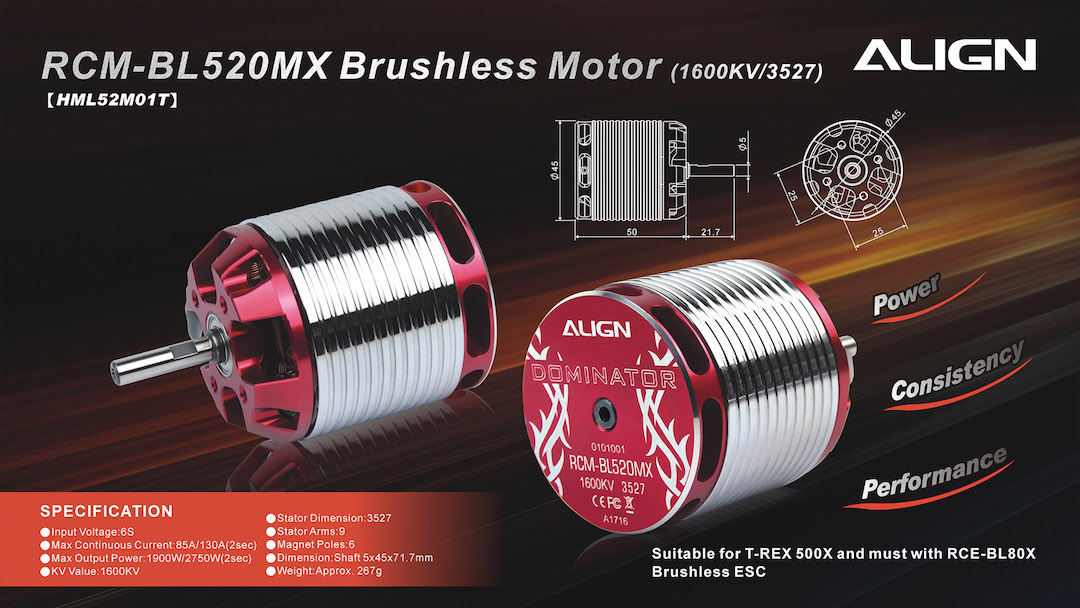

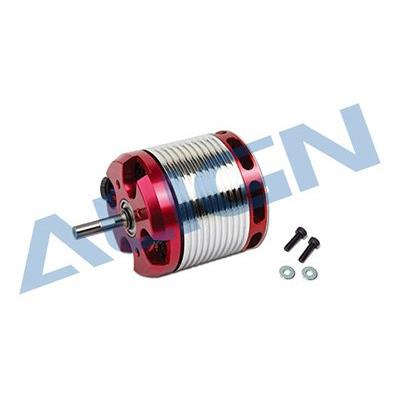

제품 구성품 3 : [Align] 520MX Brushless Motor(1600KV/3527)

AlignRC 520MX BL Motor(1,600KV) RCM-BL520MX

ALIGN "MX" 시리즈의 일곱 번째 모터 ALIGN BL 520MX Super Torque Motor.

1. The 520MX 모터는 엔드벨에 방사형 팬을 통합하여 열을 분산시키는 강력한 공기 흐름을 생성합니다.

모터 설계의 미세 조정 및 무게 감소는 극적인 전력 증가에 기여할뿐만 아니라 고효율 냉각 시스템은 이전 세대의 모터와 비교할 때 비행 중 및 비행 후 더 낮은 작동 온도를 가능하게합니다.

2. The 520MX 모터는 다른 소형 모터가 가지고 있는 진동 문제를 개선하기 위해 밸런스 작업이 완료되어 있습니다.

3. 높은 토크, 고효율, 안정적이고 조용한 작동

4. 고속 회전용 볼 베어링, 강력한 마그네틱 아웃 러너 로터.

5. Trex 500X / 500L에 적합합니다.

추천 모터 피니언 기어 : 일반 비행의 경우 12T, 3D 비행의 경우 13T

<제품사양>

●입력 전압 :6S
●최대 연속 전류 :85A/130A(2sec)
●최대 출력 :1900W/2750W(2sec)
●회전 속도 :1600KV
●스테이터 규격 :3527
●스테이터 암 :9
●마그넷 폴 :6
●크기 : 샤프트 Φ5xΦ45x71.7mm
●무게 : 약 267g

●소켓 나사  x 4 (M3x10)
●M3 와샤 x 4 (Φ3xΦ8x1)

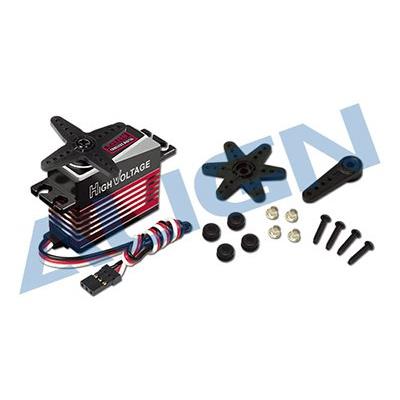

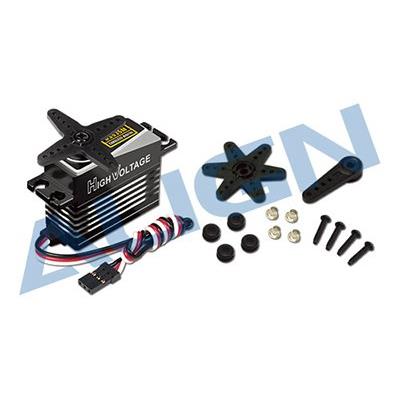

제품 구성품 4 : [Align] DS530M HV Digital Servo (셋트용)

ALIGN RC DS530M HV Digital Servo

ALIGN사의 T-Rex500 전동헬기용 디지털 서보 시스템(메탈 기어 사양)

8.4V High Voltage 지원 서보입니다.

Upper Case는 CNC Metal Casing 사양입니다.

● 고 강성, 내충격 메탈 기어.
● 고속, 고효율 및 저전력 소모를위한 코어리스 모터 설계.
● 부드러운 움직임을위한 높은 신호 분해능.
● 9.0kg / cm의 높은 토크로 빠른 속도. 내구성이 뛰어난 구조 특성을 지닌 고강도 복합 소재 기어.
● 순간적인 열 방출을위한 알루미늄 합금 중형 케이스 구조로 서보의 고효율을 유지합니다.
● 8.4V의 고전압을 지원합니다.
● T-Rex 500 CCPM 스와시 사용에 적합한 강력하고 정밀한 서보.


<제품 사양>


● 실속 토크 : 6.5kg.cm (6.0V)
9.0kg.cm (8.4V)
● 동작 속도 : 0.085 초 / 60 ° (6.0V)
                        0.065 초 / 60 ° (8.4V)
● 정격 전압 : DC 6.0-8.4V
● 온도 범위 : -20 ° C ~ + 60 ° C
● 치수 : 35.1 x 15.1 x 29mm
● 무게 : 36g

<제품 구성>

● DS530M 디지털 서보 x 1
● 서보 암 × 1
● DS515 / 525 서보 암 세트 x 1
● 소켓 버튼 헤드 셀프 태핑 스크루 x 4 (T2.6x12mm)

제품 구성품 5 : [Align] DS535M HV Digital Servo

ALIGN RC DS535M HV Digital Servo

ALIGN사의 T-Rex500 전동헬기용 디지털 서보 시스템(메탈 기어 사양)

8.4V High Voltage 지원 서보입니다.

Upper Case는 CNC Metal Casing 사양입니다.

● 고속, 고효율 및 저전력 소모를위한 코어리스 모터 설계.
● 부드러운 움직임을위한 높은 신호 분해능.
● 응답 시간 0.035s / 60 °. 높은 정밀도와 내구성있는 구조 특성을 갖춘 고 강성 메탈 기어.
● 순간적인 열 방출을위한 알루미늄 합금 중형 케이스 구조로 서보의 고효율을 유지합니다.
● 8.4V의 고전압을 지원합니다.
● T-Rex 500 CCPM 스와시 및 방향타 서보 사용에 적합한 강력하고 정밀한 서보.


<제품 사양>


● 스톨 토크 : 5.0kg.cm (6.0V)
6.5kg.cm (8.4V)
● 동작 속도 : 0.05 초 / 60 ° (6.0V)
                        0.035 초 / 60 ° (8.4V)
● 정격 전압 : DC 6.0-8.4V
● 온도 범위 : -20 ° C ~ + 60 ° C
● 치수 : 35.1 x 15.1 x 29mm
● 무게 : 36g

<제품 구성>

● DS535M 디지털 서보 x 1
● 서보 암 × 1
● DS515 / 525 서보 암 세트 x 1
● 소켓 버튼 헤드 셀프 태핑 스크루 x 4 (T2.6x12mm)
